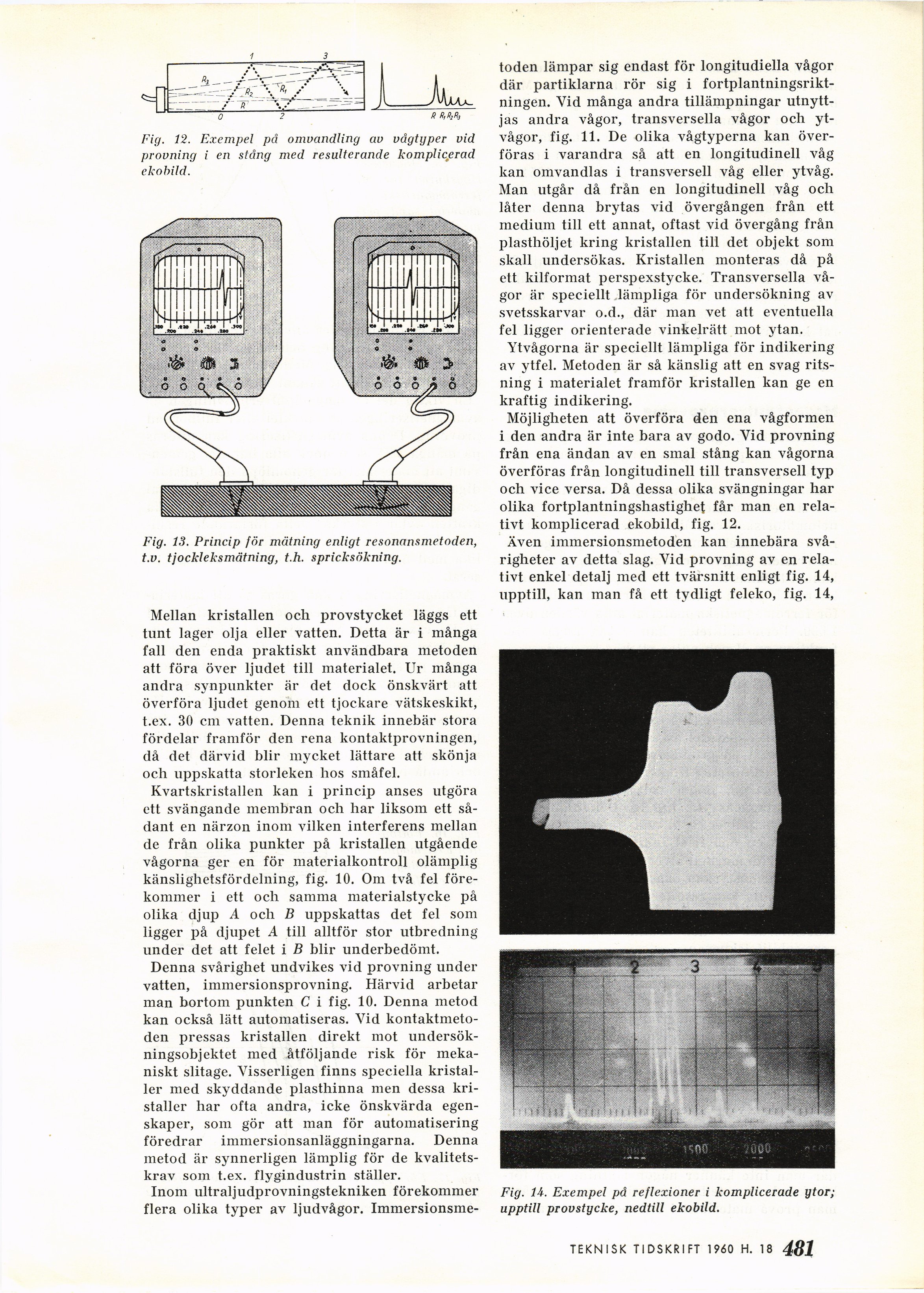

Fig. 13. Princip för mätning enligt resonansmetoden,
t.v. tjockleksmätning, t.h. spricksökning.
Mellan kristallen och provstycket läggs ett
tunt lager olja eller vatten. Detta är i många
fall den enda praktiskt användbara metoden
att föra över ljudet till materialet. Ur många
andra synpunkter är det dock önskvärt att
överföra ljudet genom ett tjockare vätskeskikt,
t.ex. 30 cm vatten. Denna teknik innebär stora
fördelar framför den rena kontaktprovningen,
då det därvid blir mycket lättare att skönja
och uppskatta storleken hos småfel.
Kvartskristallen kan i princip anses utgöra
ett svängande membran och har liksom ett
sådant en närzon inom vilken interferens mellan
de från olika punkter på kristallen utgående
vågorna ger en för materialkontroll olämplig
känslighetsfördelning, fig. 10. Om två fel
förekommer i ett och samma materialstycke på
olika djup A och B uppskattas det fel som
ligger på djupet A till alltför stor utbredning
under det att felet i B blir underbedömt.
Denna svårighet undvikes vid provning under
vatten, immersionsprovning. Härvid arbetar
man bortom punkten C i fig. 10. Denna metod
kan också lätt automatiseras. Vid
kontaktmetoden pressas kristallen direkt mot
undersökningsobjektet med åtföljande risk för
mekaniskt slitage. Visserligen finns speciella
kristaller med skyddande plasthinna men dessa
kristaller har ofta andra, icke önskvärda
egenskaper, som gör att man för automatisering
föredrar immersionsanläggningarna. Denna
metod är synnerligen lämplig för de
kvalitetskrav som t.ex. flygindustrin ställer.
Inom ultraljudprovningstekniken förekommer
flera olika typer av ljudvågor. Immersionsme-
toden lämpar sig endast för longitudiella vågor
där partiklarna rör sig i
fortplantningsriktningen. Vid många andra tillämpningar
utnyttjas andra vågor, transversella vågor och
yt-vågor, fig. 11. De olika vågtyperna kan
överföras i varandra så att en longitudinell våg
kan omvandlas i transversell våg eller ytvåg.
Man utgår då från en longitudinell våg och
låter denna brytas vid övergången från ett
medium till ett annat, oftast vid övergång från
plasthöljet kring kristallen till det objekt som
skall undersökas. Kristallen monteras då på
ett kilformat perspexstycke. Transversella
vågor är speciellt lämpliga för undersökning av
svetsskarvar o.d., där man vet att eventuella
fel ligger orienterade vinkelrätt mot ytan.
Ytvågorna är speciellt lämpliga för indikering
av ytfel. Metoden är så känslig att en svag
rits-ning i materialet framför kristallen kan ge en
kraftig indikering.
Möjligheten att överföra den ena vågformen
i den andra är inte bara av godo. Vid provning
från ena ändan av en smal stång kan vågorna
överföras från longitudinell till transversell typ
och vice versa. Då dessa olika svängningar har
olika fortplantningshastighet får man en
relativt komplicerad ekobild, fig. 12.
Även immersionsmetoden kan innebära
svårigheter av detta slag. Vid provning av en
relativt enkel detalj med ett tvärsnitt enligt fig. 14,
upptill, kan man få ett tydligt feleko, fig. 14,
Fig. 14. Exempel på reflexioner i komplicerade ytor;
upptill provstycke, nedtill ekobild.
n 11,11,11,
Fig. 12. Exempel pä omvandling av vågtyper vid
provning i en stång med resulterande komplicerad
ekobild.
TEKNISK TIDSKRIFT 1 960 H. 17 481
