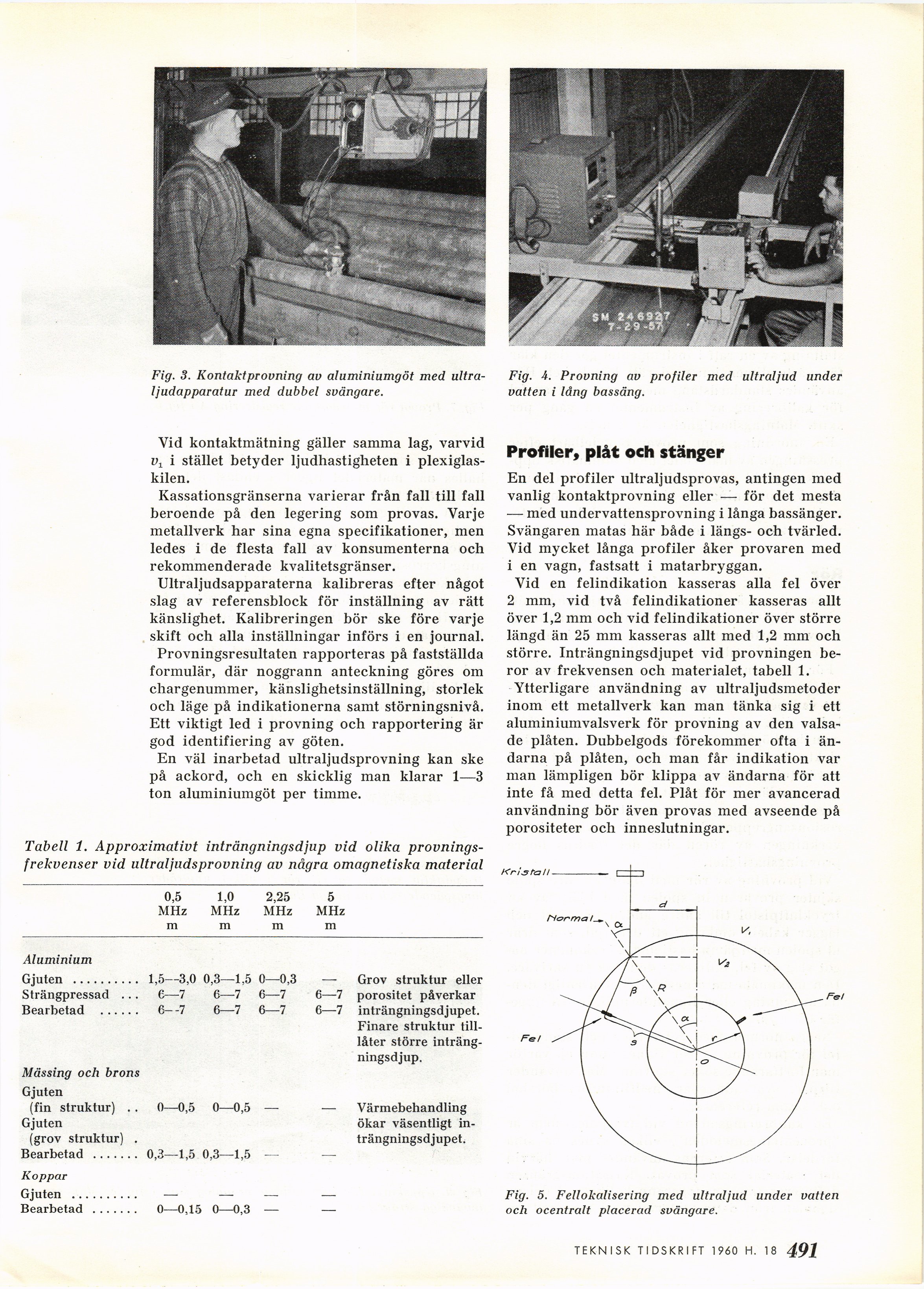

Fig. 3. Kontaktprovning av aluminiumgöt med
ultraljudapparatur med dubbel svängare.
Vid kontaktmätning gäller samma lag, varvid
i»! i stället betyder ljudhastigheten i
plexiglas-kilen.
Kassationsgränserna varierar från fall till fall
beroende på den legering som provas. Varje
metallverk har sina egna specifikationer, men
ledes i de flesta fall av konsumenterna och
rekommenderade kvalitetsgränser.
Ultraljudsapparaterna kalibreras efter något
slag av referensblock för inställning av rätt
känslighet. Kalibreringen bör ske före varje
skift och alla inställningar införs i en journal.
Provningsresultaten rapporteras på fastställda
formulär, där noggrann anteckning göres om
chargenummer, känslighetsinställning, storlek
och läge på indikationerna samt störningsnivå.
Ett viktigt led i provning och rapportering är
god identifiering av göten.
En väl inarbetad ultraljudsprovning kan ske
på ackord, och en skicklig man klarar 1—3
ton aluminiumgöt per timme.
Tabell 1. Approximativt inträngningsdjup vid olika
provningsfrekvenser vid ultraljudsprovning av några omagnetiska material
0,5 1,0 2,25 5
MHz MHz MHz MHz
m m m m
Aluminium
Gjuten .......... 1,5—3,0 0,3—1,5 0—0,3 — Grov struktur eller
Strängpressad . . . 6—7 6—7 6—7 6—7 porositet påverkar
Bearbetad ...... 6—-7 6—7 6—7 6—7 inträngningsdjupet.
Finare struktur
till-låter större
inträngningsdjup.
Mässing och brons
Gjuten
(fin struktur) . . 0—0,5 0—0,5 —■ — Värmebehandling
Gjuten ökar väsentligt in-
(grov struktur) . trängningsdjupet.
Bearbetad ..............0,3—1,5 0,3—1,5 — —
Koppar
Gjuten ....................— — — —
Bearbetad ..............0—0,15 0—0,3 — —
Fig. 4. Provning av profiler med ultraljud under
vatten i Idng bassäng.
Profiler, plåt och stänger
En del profiler ultraljudsprovas, antingen med
vanlig kontaktprovning eller — för det mesta
— med undervattensprovning i långa bassänger.
Svängaren matas här både i längs- och tvärled.
Vid mycket långa profiler åker provaren med
1 en vagn, fastsatt i matarbryggan.
Vid en felindikation kasseras alla fel över
2 mm, vid två felindikationer kasseras allt
över 1,2 mm och vid felindikationer över större
längd än 25 mm kasseras allt med 1,2 mm och
större. Inträngningsdjupet vid provningen
beror av frekvensen och materialet, tabell 1.
Ytterligare användning av ultraljudsmetoder
inom ett metallverk kan man tänka sig i ett
aluminiumvalsverk för provning av den
valsade plåten. Dubbelgods förekommer ofta i
ändarna på plåten, och man får indikation var
man lämpligen bör klippa av ändarna för att
inte få med detta fel. Plåt för mer avancerad
användning bör även provas med avseende på
porositeter och inneslutningar.
Fig. 5. Fellokalisering med ultraljud under vatten
och ocentralt placerad svängare.
TEKNISK TIDSKRIFT 1 960 H. 17 491
