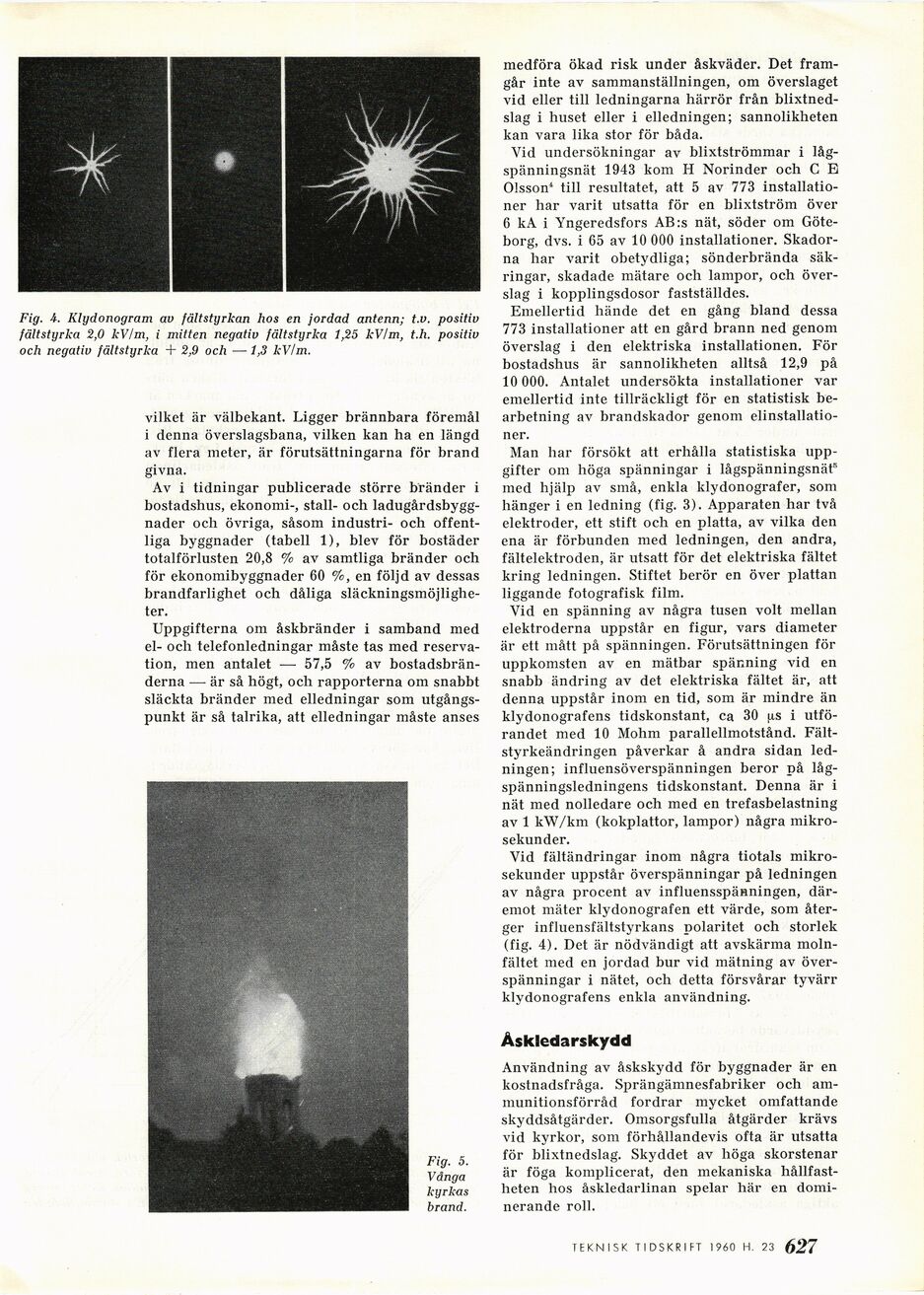

Fig. i. Klydonogram av fältstyrkan hos en jordad antenn; t.v. positiv
fältstyrka 2,0 kV/m, i mitten negativ fältstyrka 1,25 kV/m, t.h. positiv
och negativ fältstyrka + 2,9 och — 1,3 kV/m.
vilket är välbekant. Ligger brännbara föremål
i denna överslagsbana, vilken kan ha en längd
av flera meter, är förutsättningarna för brand
givna.
Av i tidningar publicerade större bränder i
bostadshus, ekonomi-, stall- och
ladugårdsbyggnader och övriga, såsom industri- och
offentliga byggnader (tabell 1), blev för bostäder
totalförlusten 20,8 % av samtliga bränder och
för ekonomibyggnader 60 %, en följd av dessas
brandfarlighet och dåliga
släckningsmöjligheter.
Uppgifterna om åskbränder i samband med
el- och telefonledningar måste tas med
reservation, men antalet •— 57,5 % av
bostadsbränderna — är så högt, och rapporterna om snabbt
släckta bränder med elledningar som
utgångspunkt är så talrika, att elledningar måste anses
Fig. 5.
Vånga
kyrkas
brand.
medföra ökad risk under åskväder. Det
framgår inte av sammanställningen, om överslaget
vid eller till ledningarna härrör från
blixtnedslag i huset eller i elledningen; sannolikheten
kan vara lika stor för båda.
Vid undersökningar av blixtströmmar i
låg-spänningsnät 1943 kom H Norinder och C B
Olssön4 till resultatet, att 5 av 773
installationer har varit utsatta för en blixtström över
6 kA i Yngeredsfors AB:s nät, söder om
Göteborg, dvs. i 65 av 10 000 installationer.
Skadorna har varit obetydliga; sönderbrända
säkringar, skadade mätare och lampor, och
överslag i kopplingsdosor fastställdes.
Emellertid hände det en gång bland dessa
773 installationer att en gård brann ned genom
överslag i den elektriska installationen. För
bostadshus är sannolikheten alltså 12,9 på
10 000. Antalet undersökta installationer var
emellertid inte tillräckligt för en statistisk
bearbetning av brandskador genom
elinstallatio-ner.
Man har försökt att erhålla statistiska
uppgifter om höga spänningar i lågspänningsnäf
med hjälp av små, enkla klydonografer, som
hänger i en ledning (fig. 3). Apparaten har två
elektroder, ett stift och en platta, av vilka den
ena är förbunden med ledningen, den andra,
fältelektroden, är utsatt för det elektriska fältet
kring ledningen. Stiftet berör en över plattan
liggande fotografisk film.
Vid en spänning av några tusen voit mellan
elektroderna uppstår en figur, vars diameter
är ett mått på spänningen. Förutsättningen för
uppkomsten av en mätbar spänning vid en
snabb ändring av det elektriska fältet är, att
denna uppstår inom en tid, som är mindre än
klydonografens tidskonstant, ca 30 |xs i
utförandet med 10 Mohm parallellmotstånd.
Fältstyrkeändringen påverkar å andra sidan
ledningen; influensöverspänningen beror på
låg-spänningsledningens tidskonstant. Denna är i
nät med nolledare och med en trefasbelastning
av 1 kW/km (kokplattor, lampor) några
mikrosekunder.
Vid fältändringar inom några tiotals
mikrosekunder uppstår överspänningar på ledningen
av några procent av influensspäRningen,
däremot mäter klydonografen ett värde, som
återger influensfältstyrkans polaritet och storlek
(fig. 4). Det är nödvändigt att avskärma
molnfältet med en jordad bur vid mätning av
överspänningar i nätet, och detta försvårar tyvärr
klydonografens enkla användning.
Åskledarskydd
Användning av åskskydd för byggnader är en
kostnadsfråga. Sprängämnesfabriker och
ammunitionsförråd fordrar mycket omfattande
skyddsåtgärder. Omsorgsfulla åtgärder krävs
vid kyrkor, som förhållandevis ofta är utsatta
för blixtnedslag. Skyddet av höga skorstenar
är föga komplicerat, den mekaniska
hållfastheten hos åskledarlinan spelar här en
dominerande roll.
TEKNISK TIDSKRIFT 1 960 H. 20 627
