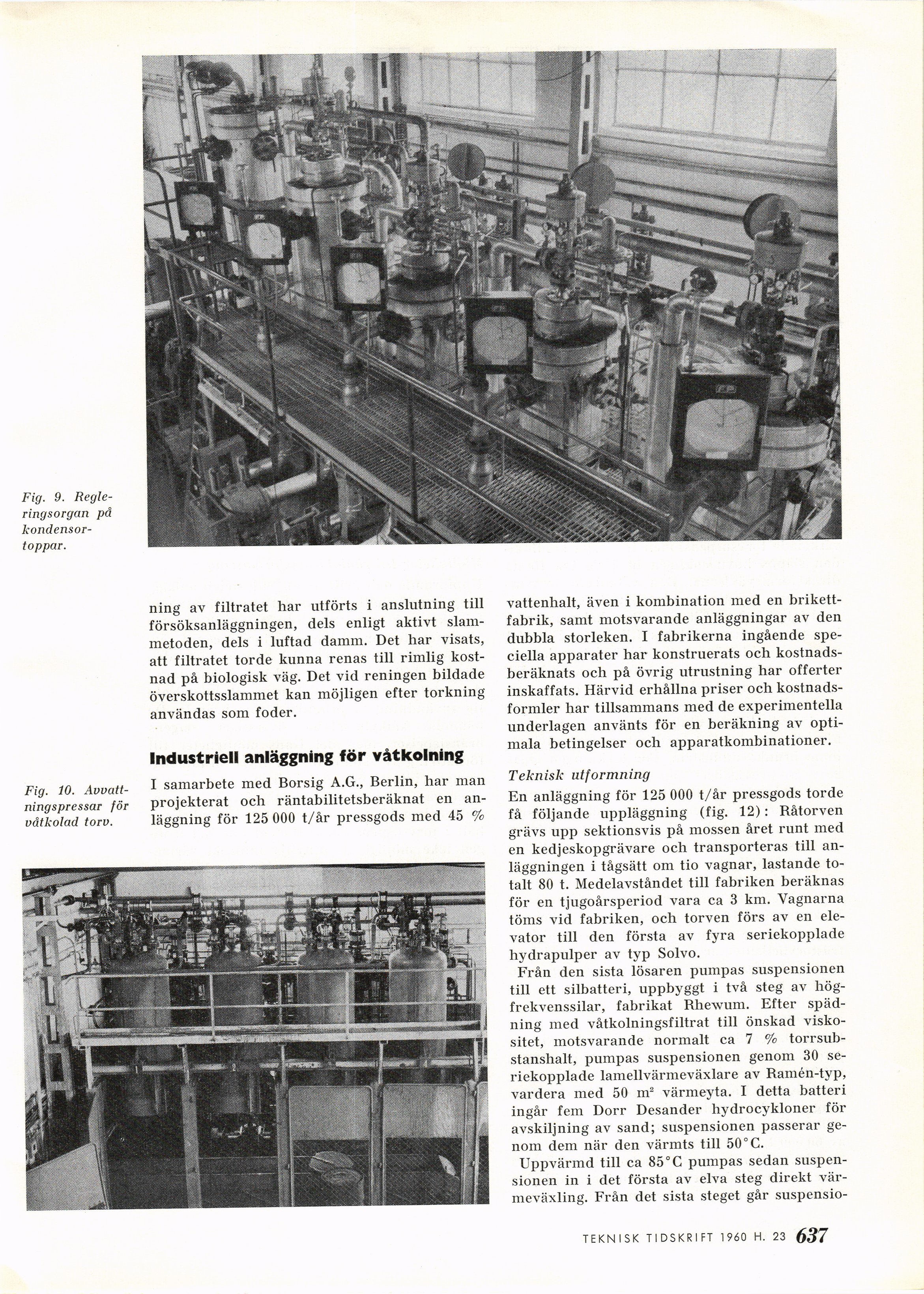

Fig. 9.
Regleringsorgan på [-kondensor-toppar.-]
{+kondensor-
toppar.+}
Fig. 10.
Åvvatt-ningspressar för
våtkolad torv.
ning av filtratet har utförts i anslutning till
försöksanläggningen, dels enligt aktivt
slam-metoden, dels i luftad damm. Det har visats,
att filtratet torde kunna renas till rimlig
kostnad på biologisk väg. Det vid reningen bildade
överskottsslammet kan möjligen efter torkning
användas som foder.
Industriell anläggning för våtkolning
I samarbete med Borsig A.G., Berlin, har man
projekterat och räntabilitetsberäknat en
anläggning för 125 000 t/år pressgods med 45 %
vattenhalt, även i kombination med en
brikettfabrik, samt motsvarande anläggningar av den
dubbla storleken. I fabrikerna ingående
speciella apparater har konstruerats och
kostnadsberäknats och på övrig utrustning har offerter
inskaffats. Härvid erhållna priser och
kostnadsformler har tillsammans med de experimentella
underlagen använts för en beräkning av
optimala betingelser och apparatkombinationer.
Teknisk utformning
En anläggning för 125 000 t/år pressgods torde
få följande uppläggning (fig. 12): Råtorven
grävs upp sektionsvis på mossen året runt med
en kedjeskopgrävare och transporteras till
anläggningen i tågsätt om tio vagnar, lastande
totalt 80 t. Medelavståndet till fabriken beräknas
för en tjugoårsperiod vara ca 3 km. Vagnarna
töms vid fabriken, ocli torven förs av en
elevator till den första av fyra seriekopplade
hydrapulper av typ Solvo.
Från den sista lösaren pumpas suspensionen
till ett silbatteri, uppbyggt i två steg av
hög-frekvenssilar, fabrikat Rhewum. Efter
späd-ning med våtkolningsfiltrat till önskad
viskositet, motsvarande normalt ca 7 %
torrsub-stanshalt, pumpas suspensionen genom 30
seriekopplade lamellvärmeväxlare av Ramén-typ,
vardera med 50 nr värmeyta. I detta batteri
ingår fem Dorr Desander liydrocykloner för
avskiljning av sand; suspensionen passerar
genom dem när den värmts till 50° C.
Uppvärmd till ca 85° C pumpas sedan
suspensionen in i det första av elva steg direkt
vär-meväxling. Från det sista steget går suspensio-
TEKNISK TIDSKRIFT 1960 H. 23 637
