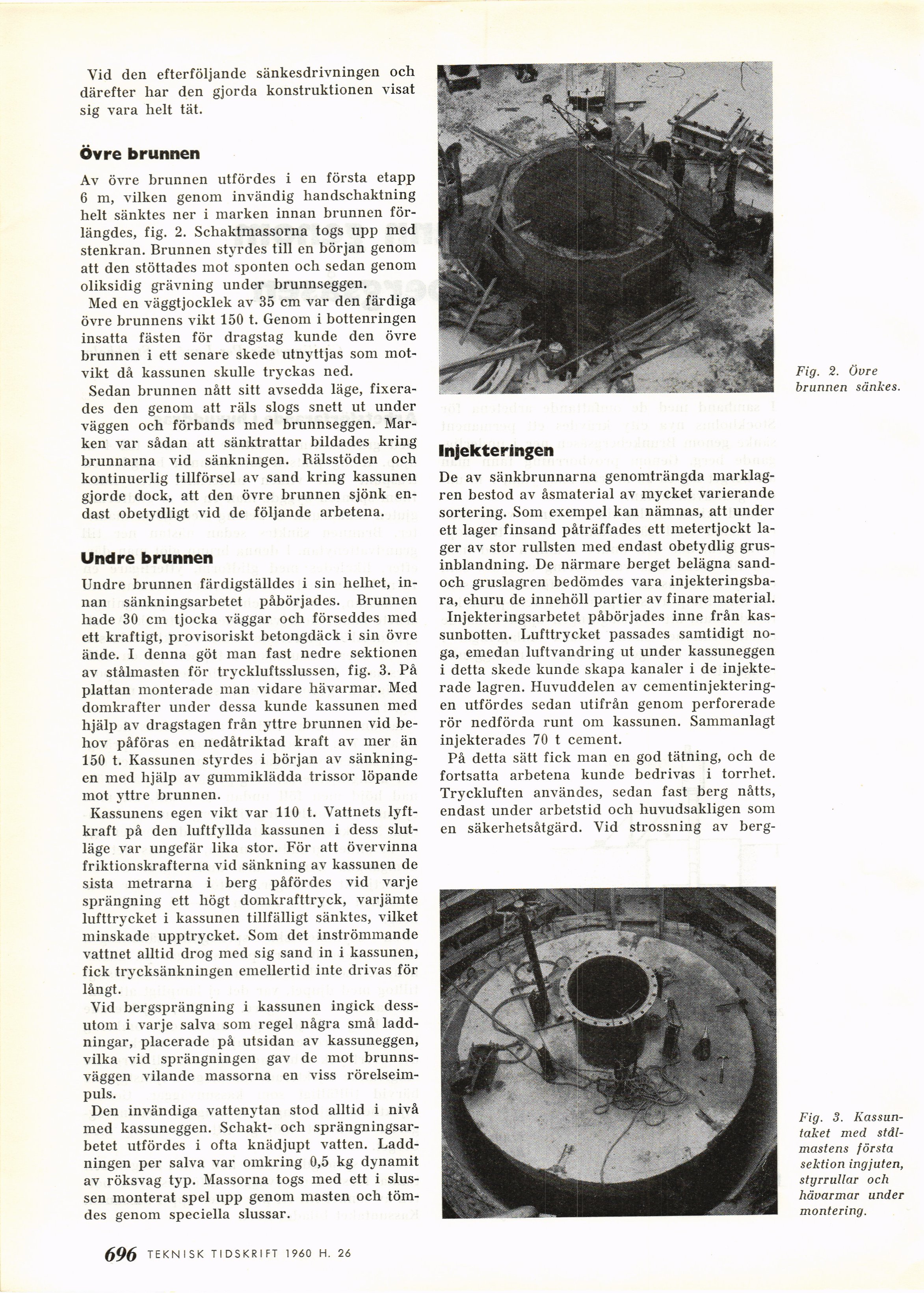

Vid den efterföljande sänkesdrivningen och
därefter har den gjorda konstruktionen visat
sig vara helt tät.
Övre brunnen
Av övre brunnen utfördes i en första etapp
6 m, vilken genom invändig handschaktning
helt sänktes ner i marken innan brunnen
förlängdes, fig. 2. Schaktmassorna togs upp med
stenkran. Brunnen styrdes till en början genom
att den stöttades mot sponten och sedan genom
oliksidig grävning under brunnseggen.
Med en väggtjocklek av 35 cm var den färdiga
övre brunnens vikt 150 t. Genom i bottenringen
insatta fästen för dragstag kunde den övre
brunnen i ett senare skede utnyttjas som
motvikt då kassunen skulle tryckas ned.
Sedan brunnen nått sitt avsedda läge,
fixerades den genom att räls slogs snett ut under
väggen och förbands med brunnseggen.
Marken var sådan att sänktrattar bildades kring
brunnarna vid sänkningen. Rälsstöden och
kontinuerlig tillförsel av sand kring kassunen
gjorde dock, att den övre brunnen sjönk
endast obetydligt vid de följande arbetena.
Undre brunnen
Undre brunnen färdigställdes i sin helhet,
innan sänkningsarbetet påbörjades. Brunnen
hade 30 cm tjocka väggar och förseddes med
ett kraftigt, provisoriskt betongdäck i sin övre
ände. I denna göt man fast nedre sektionen
av stålmasten för trvckluftsslussen, fig. 3. På
plattan monterade man vidare hävarmar. Med
domkrafter under dessa kunde kassunen med
hjälp av dragstagen från yttre brunnen vid
behov påföras en nedåtriktad kraft av mer än
150 t. Kassunen styrdes i början av
sänkningen med hjälp av gummiklädda trissor löpande
mot yttre brunnen.
Kassunens egen vikt var 110 t. Vattnets
lyftkraft på den luftfyllda kassunen i dess
slutläge var ungefär lika stor. För att övervinna
friktionskrafterna vid sänkning av kassunen de
sista metrarna i berg påfördes vid varje
sprängning ett högt domkrafttryck, varjämte
lufttrycket i kassunen tillfälligt sänktes, vilket
minskade upptrycket. Som det inströmmande
vattnet alltid drog med sig sand in i kassunen,
fick trycksänkningen emellertid inte drivas för
långt.
Vid bergsprängning i kassunen ingick
dessutom i varje salva som regel några små
laddningar, placerade på utsidan av kassuneggen,
vilka vid sprängningen gav de mot
brunnsväggen vilande massorna en viss
rörelseimpuls.
Den invändiga vattenytan stod alltid i nivå
med kassuneggen. Schakt- och
sprängningsarbetet utfördes i ofta knädjupt vatten.
Laddningen per salva var omkring 0,5 kg dynamit
av röksvag typ. Massorna togs med ett i
slussen monterat spel upp genom masten och
tömdes genom speciella slussar.
Fig. 2. Övre
brunnen sänkes.
Injekteringen
De av sänkbrunnarna genomträngda
marklagren bestod av åsmaterial av mycket varierande
sortering. Som exempel kan nämnas, att under
ett lager finsand påträffades ett metertjockt
lager av stor rullsten med endast obetydlig
grusinblandning. De närmare berget belägna
sand-och gruslagren bedömdes vara
injekteringsbara, ehuru de innehöll partier av finare material.
Injekteringsarbetet påbörjades inne från
kas-sunbotten. Lufttrycket passades samtidigt
noga, emedan luftvandring ut under kassuneggen
i detta skede kunde skapa kanaler i de
injekte-rade lagren. Huvuddelen av
cementinjekteringen utfördes sedan utifrån genom perforerade
rör nedförda runt om kassunen. Sammanlagt
injekterades 70 t cement.
På detta sätt fick man en god tätning, och de
fortsatta arbetena kunde bedrivas i torrhet.
Tryckluften användes, sedan fast berg nåtts,
endast under arbetstid och huvudsakligen som
en säkerhetsåtgärd. Vid strossning av berg-
Fig. 3.
Kassun-taket med
stdl-mastens första
sektion ingjuten,
styrrullar och
hävarmar under
montering.
