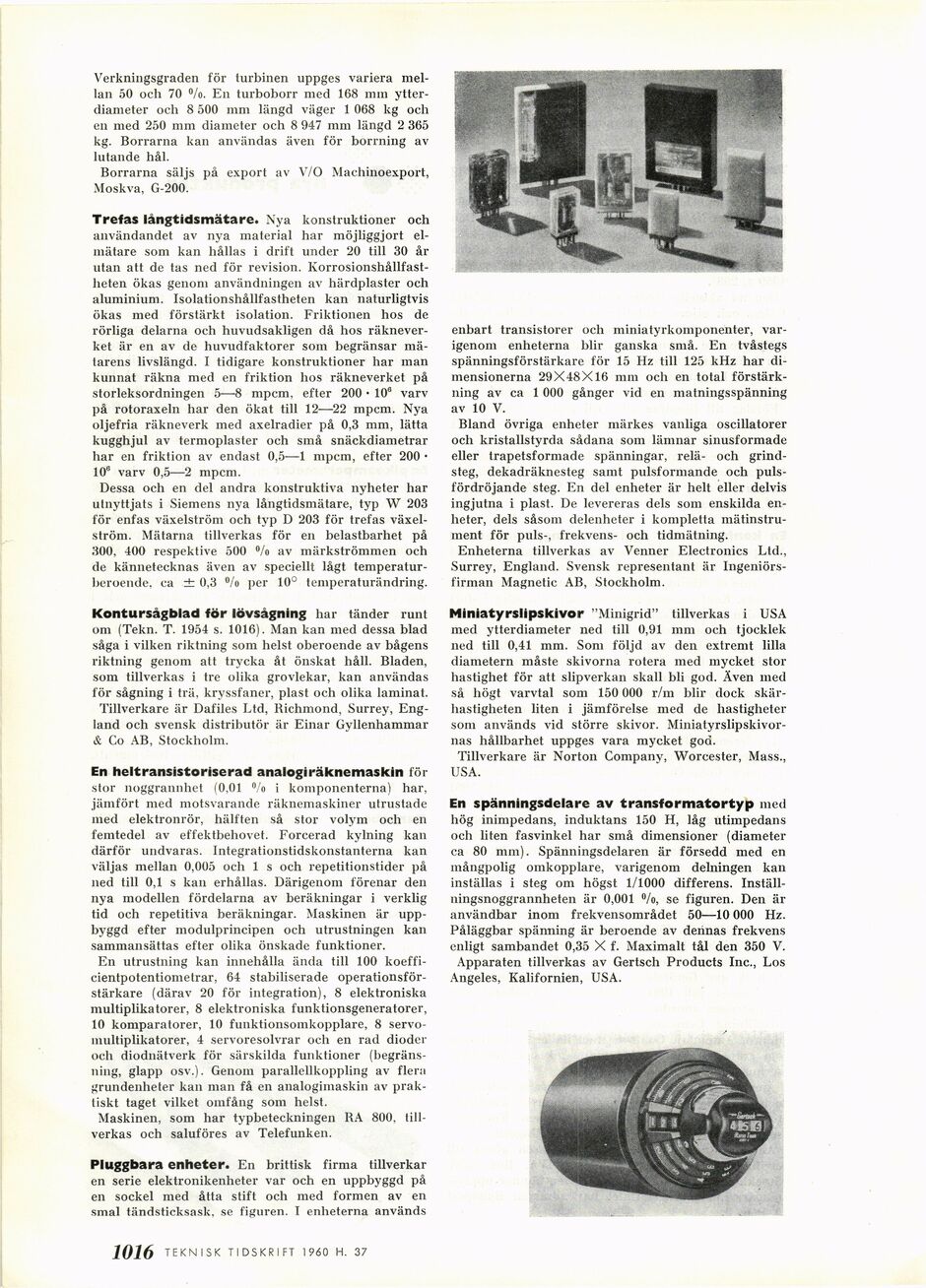

Verkningsgraden för turbinen uppges variera
mellan 50 och 70 %>. En turboborr med 168 mm
ytterdiameter och 8 500 mm längd väger 1 068 kg och
en med 250 mm diameter och 8 947 mm längd 2 365
kg. Borrarna kan användas även för borrning av
lutande hål.
Borrarna säljs på export av V/O Machinoexport,
Moskva, G-200.
Trefas långtidsmätare. Nya konstruktioner och
användandet av nya material har möjliggjort
elmätare som kan hållas i drift under 20 till 30 år
utan att de tas ned för revision.
Korrosionshållfastheten ökas genom användningen av härdplaster och
aluminium. Isolationshållfastheten kan naturligtvis
ökas med förstärkt isolation. Friktionen hos de
rörliga delarna och huvudsakligen då hos
räkneverket är en av de huvudfaktorer som begränsar
mätarens livslängd. I tidigare konstruktioner har man
kunnat räkna med en friktion hos räkneverket på
storleksordningen 5—8 mpcm, efter 200 • 10" varv
på rotoraxeln har den ökat till 12—22 mpcm. Nya
oljefria räkneverk med axelradier på 0,3 mm, lätta
kugghjul av termoplaster och små snäckdiametrar
har en friktion av endast 0,5—1 mpcm, efter 200 •
10s varv 0,5—2 mpcm.
Dessa och en del andra konstruktiva nyheter har
utnyttjats i Siemens nya långtidsmätare, typ W 203
för enfas växelström och typ D 203 för trefas
växelström. Mätarna tillverkas för en belastbarhet på
300, 400 respektive 500 °/o av märkströmmen och
de kännetecknas även av speciellt lågt
temperatur-beroende, ca ± 0,3 °/o per 10° temperaturändring.
Kontursågblad för lövsågning har tänder runt
om (Tekn. T. 1954 s. 1016). Man kan med dessa blad
såga i vilken riktning som helst oberoende av bågens
riktning genom att trycka åt önskat håll. Bladen,
som tillverkas i tre olika grovlekar, kan användas
för sågning i trä, kryssfaner, plast och olika laminat.
Tillverkare är Dafiles Ltd, Richmond, Surrey,
England och svensk distributör är Einar Gyllenhammar
& Co AB. Stockholm.
En heltransistoriserad analogi räknemaskin för
stor noggrannhet (0,01 °/o i komponenterna) har,
jämfört med motsvarande räknemaskiner utrustade
med elektronrör, hälften så stor volym och en
femtedel av effektbehovet. Forcerad kylning kan
därför undvaras. Integrationstidskonstanterna kan
väljas mellan 0,005 och 1 s och repetitionstider på
ned till 0,1 s kan erhållas. Därigenom förenar den
nya modellen fördelarna av beräkningar i verklig
tid och repetitiva beräkningar. Maskinen är
uppbyggd efter modulprincipen och utrustningen kan
sammansättas efter olika önskade funktioner.
En utrustning kan innehålla ända till 100
koeffi-cientpotentiometrar, 64 stabiliserade
operationsförstärkare (därav 20 för integration), 8 elektroniska
multiplikatorer, 8 elektroniska funktionsgeneratorer,
10 komparatorer, 10 funktionsomkopplare, 8
servo-multiplikatorer, 4 servoresolvrar och en rad dioder
och diodnätverk för särskilda funktioner
(begränsning, glapp osv.). Genom parallellkoppling av flera
grundenheter kan man få en analogimaskin av
praktiskt taget vilket omfång som helst.
Maskinen, som har typbeteckningen RA 800.
tillverkas och saluföres av Telefunken.
Pluggbara enheter. En brittisk firma tillverkar
en serie elektronikenheter var och en uppbyggd på
en sockel med åtta stift och med formen av en
smal tändsticksask, se figuren. I enheterna används
enbart transistorer och miniatyrkomponenter,
varigenom enheterna blir ganska små. En tvåstegs
spänningsförstärkare för 15 Hz till 125 kHz har
dimensionerna 29X48X16 mm och en total
förstärkning av ca 1 000 gånger vid en matningsspänning
av 10 V.
Bland övriga enheter märkes vanliga oscillatorer
och kristallstyrda sådana som lämnar sinusformade
eller trapetsformade spänningar, relä- och
grindsteg, dekadräknesteg samt pulsformande och
puls-fördröjande steg. En del enheter är helt eller delvis
ingjutna i plast. De levereras dels som enskilda
enheter, dels såsom delenheter i kompletta
mätinstrument för puls-, frekvens- och tidmätning.
Enheterna tillverkas av Venner Electronics Ltd.,
Surrey, England. Svensk representant är
Ingeniörsfirman Magnetic AB, Stockholm.
Miniatyrslipskivor "Minigrid" tillverkas i USA
med ytterdiameter ned till 0,91 mm och tjocklek
ned till 0,41 mm. Som följd av den extremt lilla
diametern måste skivorna rotera med mycket stor
hastighet för att slipverkan skall bli god. Även med
så högt varvtal som 150 000 r/m blir dock
skärhastigheten liten i jämförelse med de hastigheter
som används vid större skivor.
Miniatyrslipskivornas hållbarhet uppges vara mycket god.
Tillverkare är Norton Company, Worcester, Mass.,
USA.
En spänningsdelare av transformatortyp med
hög inimpedans, induktans 150 H, låg utimpedans
och liten fasvinkel har små dimensioner (diameter
ca 80 mm). Spänningsdelaren är försedd med en
mångpolig omkopplare, varigenom delningen kan
inställas i steg om högst 1/1000 differens.
Inställningsnoggrannheten är 0,001 °/o, se figuren. Den är
användbar inom frekvensområdet 50—10 000 Hz.
Påläggbar spänning är beroende av dennas frekvens
enligt sambandet 0,35 X f. Maximalt tål den 350 V.
Apparaten tillverkas av Gertsch Products Inc., Los
Angeles, Kalifornien, USA.
TEKNISK TIDSKRIFT 19(50 H. 34 1016
