investering är icke sällan följden av bristande
kvalitet hos den inköpta utrustningen. En för
långt gående försiktighet med onödigt påkostad
apparatur kan å andra sidan leda till att den
ursprungliga investeringskalkylen blir så svag,
att investeringen ej blir gjord och det normala
risktagandet inom industriell verksamhet
sättes ur spel.
nya metoder
Metallkapslat termoelement
Platina-platinarodiumelement, kapslade i keramik,
kan nu användas vid upp titi minst 1 800°C i alla
vanliga industriatmosfärer. I vissa fall är emellertid
keramikhylsor olämpliga av ett eller flera skäl.
Deras största nackdelar är stelheten, den stora
värmekapaciteten, sprödheten och känsligheten för snabba
temperaturväxlingar.
Man har därför i Storbritannien konstruerat
termoelement kapslade i metall. De är nu tillgängliga i
två storlekar med 1,65 och 3,2 mm yttre diameter.
Hylsan är helt eller delvis av platina med 10 %
rodium; i senare fallet är ädelmetallröret i en
särskilt markerad punkt förenat med ett rör av
rennickel eller rostfritt stål.
Termoelementtrådarna är fullständigt isolerade från
varandra och från hylsan längs hela sin längd med
ett oorganiskt material (fig. 1). Lödstället är också
isolerat från hylsan, varför denna kan jordas om så
fordras. Termoelementet kan vara vilken
standardkombination som helst, t.ex. platina och platina med
10 eller 13 % rodium, 5 % rodium-platina och 20 %
rodium-platina eller 10 % iridium-platina och 40 °/o
palladium-guld.
Termoelementtrådarna är alltid fullt
mjukglödga-de och hylsan kan erhållas antingen kallbearbetad
eller mjukglödgad. I förra fallet är termoelementet
styvt och elastiskt, i senare fallet kan det lätt böjas
med liten radie, t.ex. kring en blyertspenna; det kan
också vridas. Dess böjlighet gör att det kan
anbringas på ställen som inte kan nås med
keramik-kapslade element; härvid är dess ringa
ytterdiameter också en fördel.
Metallhylsan har utmärkt resistens mot snabba
temperaturväxlingar, varför sådana kan registreras

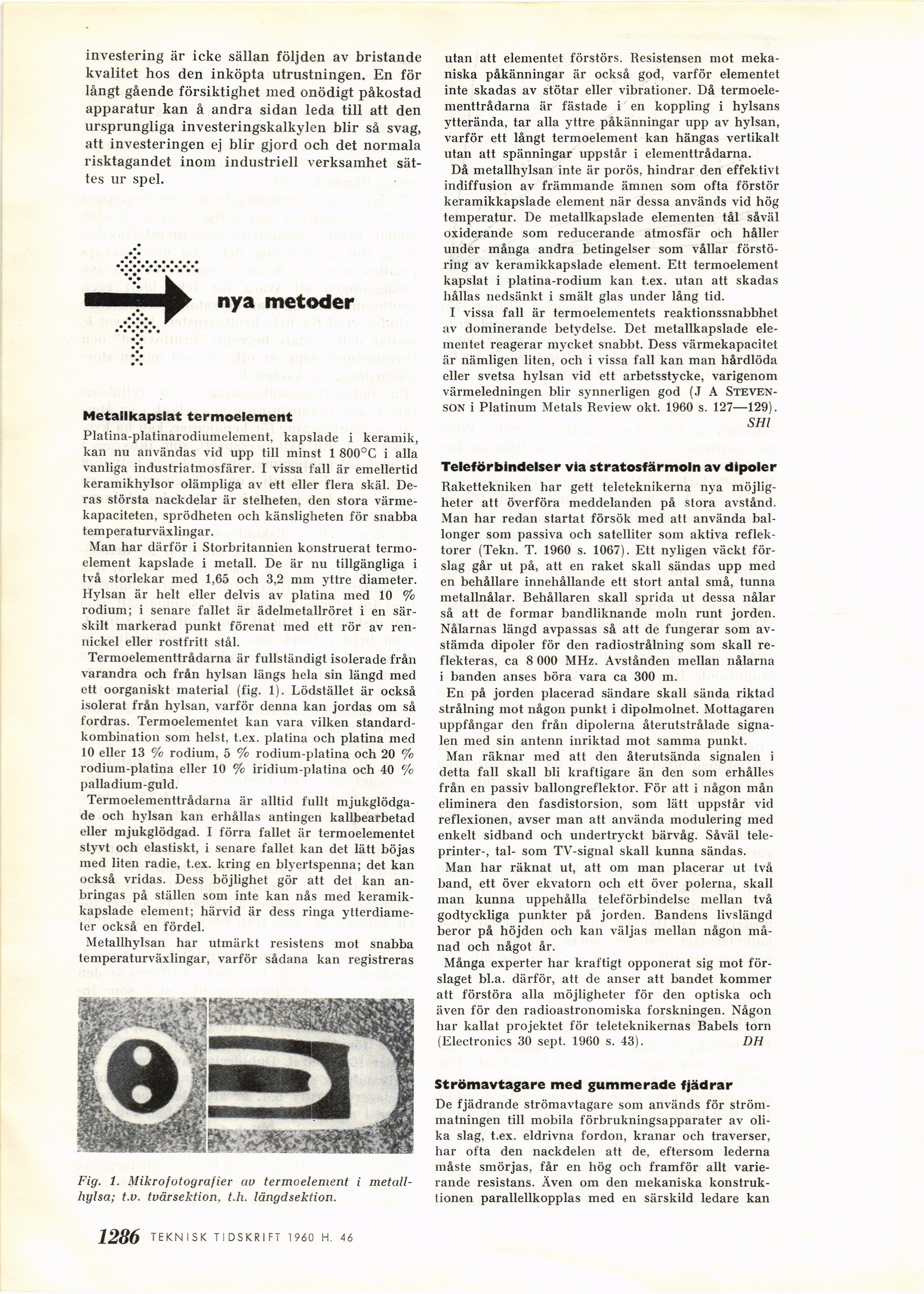

Fig. 1. Mikrofotografier av termoelement i
metall-hylsa; t.v. tvärsektion, t.h. längdsektion.
utan att elementet förstörs. Resistensen mot
mekaniska påkänningar är också god, varför elementet
inte skadas av stötar eller vibrationer. Då
termoelementtrådarna är fästade i en koppling i hylsans
ytterända, tar alla yttre påkänningar upp av hylsan,
varför ett långt termoelement kan hängas vertikalt
utan att spänningar uppstår i elementtrådarna.
Då metallhylsan inte är porös, hindrar den effektivt
indiffusion av främmande ämnen som ofta förstör
keramikkapslade element när dessa används vid hög
temperatur. De metallkapslade elementen tål såväl
oxiderande som reducerande atmosfär och håller
under många andra betingelser som vållar
förstöring av keramikkapslade element. Ett termoelement
kapslat i platina-rodiuin kan t.ex. ulan att skadas
hållas nedsänkt i smält glas under lång tid.
I vissa fall är termoelementets reaktionssnabbhet
av dominerande betydelse. Det metallkapslade
elementet reagerar mycket snabbt. Dess värmekapacitet
är nämligen liten, och i vissa fall kan man hårdlöda
eller svetsa hylsan vid ett arbetsstycke, varigenom
värmeledningen blir synnerligen god (J A
Steven-son i Platinum Metals Review okt. 1960 s. 127—129).
SHl
Teleförbindelser via stratosfärmoln av dipoler
Rakettekniken har gett teleteknikerna nya
möjligheter att överföra meddelanden på stora avstånd.
Man har redan startat försök med att använda
ballonger som passiva och satelliter som aktiva
reflektorer (Tekn. T. 1960 s. 1067). Ett nyligen väckt
förslag går ut på, att en raket skall sändas upp med
en behållare innehållande ett stort antal små, tunna
metallnålar. Behållaren skall sprida ut dessa nålar
så att de formar bandliknande moln runt jorden.
Nålarnas längd avpassas så att de fungerar som
avstämda dipoler för den radiostrålning som skall
reflekteras, ca 8 000 MHz. Avstånden mellan nålarna
i banden anses böra vara ca 300 m.
En på jorden placerad sändare skall sända riktad
strålning mot någon punkt i dipolmolnet. Mottagaren
uppfångar den från dipolerna återutstrålade
signalen med sin antenn inriktad mot samma punkt.
Man räknar med att den återutsända signalen i
detta fall skall bli kraftigare än den som erhålles
från en passiv ballongreflektor. För att i någon mån
eliminera den fasdistorsion, som lätt uppstår vid
reflexionen, avser man att använda modulering med
enkelt sidband och undertryckt bärvåg. Såväl
teleprinter-, tal- som TV-signal skall kunna sändas.
Man har räknat ut, att om man placerar ut två
band, ett över ekvatorn och ett över polerna, skall
man kunna uppehålla teleförbindelse mellan två
godtyckliga punkter på jorden. Bandens livslängd
beror på höjden och kan väljas mellan någon
månad och något år.
Många experter har kraftigt opponerat sig mot
förslaget bl.a. därför, att de anser att bandet kommer
att förstöra alla möjligheter för den optiska och
även för den radioastronomiska forskningen. Någon
har kallat projektet för teleteknikernas Babels torn
(Electronics 30 sept. 1960 s. 43). DH
Strömavtaga re med gummerade fjädrar
De fjädrande strömavtagare som används för
strömmatningen till mobila förbrukningsapparater av
olika slag, t.ex. eldrivna fordon, kranar och traverser,
har ofta den nackdelen att de, eftersom lederna
måste smörjas, får en hög och framför allt
varierande resistans. Även om den mekaniska
konstruktionen parallellkopplas med en särskild ledare kan
1286 TEKNISK TIDSKRIFT 19<50 H. 43
