o ’ ’ fj

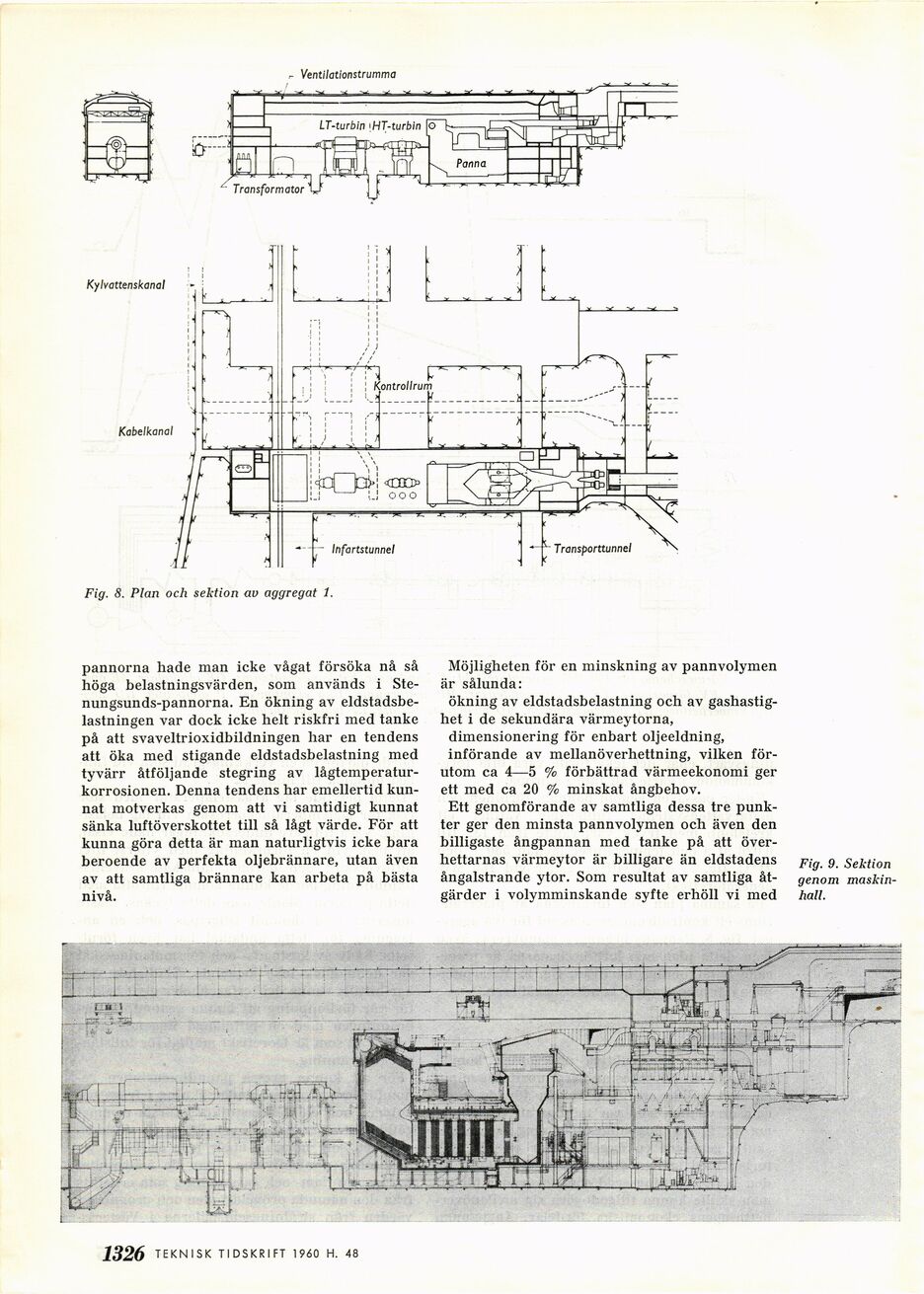

Fig. 8. Plan och sektion av aggregat 1.
pannorna hade man icke vågat försöka nå så
höga belastningsvärden, som används i
Ste-nungsunds-pannorna. En ökning av
eldstadsbelastningen var dock icke helt riskfri med tanke
på att svaveltrioxidbildningen har en tendens
att öka med stigande eldstadsbelastning med
tyvärr åtföljande stegring av
lågtemperatur-korrosionen. Denna tendens har emellertid
kunnat motverkas genom att vi samtidigt kunnat
sänka luftöverskottet till så lågt värde. För att
kunna göra detta är man naturligtvis icke bara
beroende av perfekta oljebrännare, utan även
av att samtliga brännare kan arbeta på bästa
nivå.
Möjligheten för en minskning av pannvolymen
är sålunda:
ökning av eldstadsbelastning och av
gashastighet i de sekundära värmeytorna,
dimensionering för enbart oljeeldning,
införande av mellanöverhettning, vilken
förutom ca 4—5 % förbättrad värmeekonomi ger
ett med ca 20 % minskat ångbehov.
Ett genomförande av samtliga dessa tre
punkter ger den minsta pannvolymen och även den
billigaste ångpannan med tanke på att
överhettarnas värmeytor är billigare än eldstadens
ångalstrande ytor. Som resultat av samtliga
åtgärder i volymminskande syfte erhöll vi med
Fig. 9. Sektion
genom
maskinhall.
1326 TEKNISK TIDSKRIFT 19(50 H. 46
