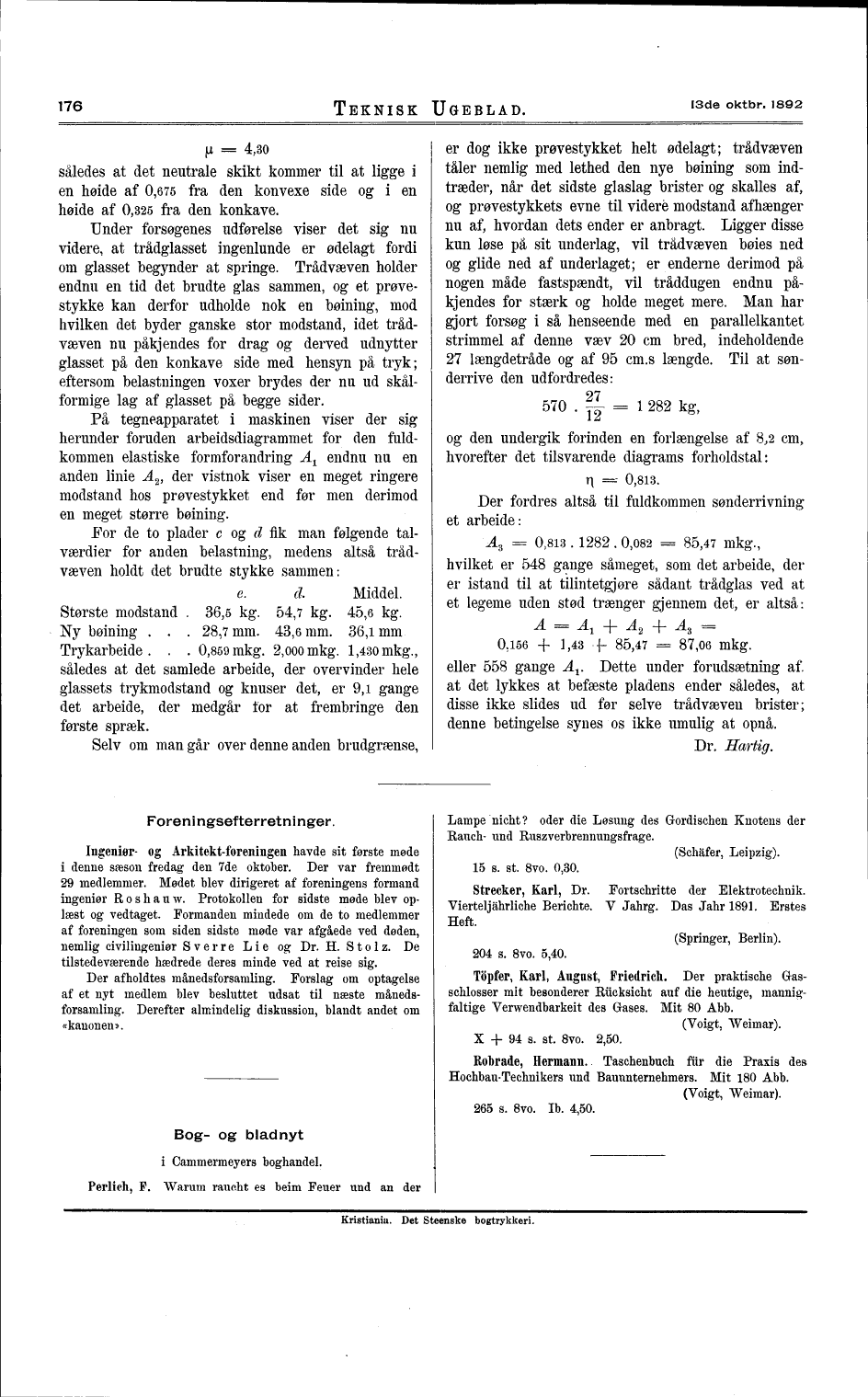

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

176

TEKNISK UGEBLAD.

13de Oktbr. 1892

^l = 4,30

således at det neutrale skikt kommer til at ligge i
en høide af 0,675 fra den konvexe side og i en
høide af 0,325 fra den konkave.

Under forsøgenes udførelse viser det sig nu
videre, at trådglasset ingenlunde er ødelagt fordi
om glasset begynder at springe. Trådvæven holder
endnu en tid det brudte glas sammen, og et
prøvestykke kan derfor udholde nok en bøining, mod
hvilken det byder ganske stor modstand, idet
trådvæven nu påkj endes for drag og derved udnytter
glasset på den konkave side med hensyn på tryk;
eftersom belastningen voxer brydes der nu ud
skål-formige lag af glasset på begge sider.

På tegneapparatet i maskinen viser der sig
herunder foruden arbeidsdiagrammet for den
fuldkommen elastiske formforandring A^ endnu nu en
anden linie A2, der vistnok viser en meget ringere
modstand hos prøvestykket end før men derimod
en meget større bøining.

For de to plader c og d fik man følgende
talværdier for anden belastning, medens altså
trådvæven holdt det brudte stykke sammen:

e. d. Middel.

Største modstand . 36,5 kg. 54,7 kg. 45,6 kg.
Ny bøining . . . 28,7 mm. 43,6 mm. 36,1 mm
Trykarbeide . . . 0,859 mkg. 2,ooomkg. 1,430 mkg.,
således at det samlede arbeide, der overvinder hele
glassets trykmodstand og knuser det, er 9,1 gange
det arbeide, der medgår tor at frembringe den
første spræk.

Selv om man gar over denne anden brudgrænse,

er dog ikke prøvestykket helt ødelagt; trådvæven
tåler nemlig med lethed den nye bøining som
indtræder, når det sidste glaslag brister og skalles af,
og prøvestykkets evne til videre modstand afhænger
nu af, hvordan dets ender er anbragt. Ligger disse
kun løse på sit underlag, vil trådvæven bøies ned
og glide ned af underlaget; er enderne derimod på
nogen måde fastspændt, vil tråddugen endnu
påkj endes for stærk og holde meget mere. Man har
gjort forsøg i så henseende med en parallelkantet
strimmel af denne væv 20 cm bred, indeholdende
27 længdetråde og af 95 cm.s længde. Til at
sønderrive den udfordredes:

570 . g- = l 282 kg,

og den undergik forinden en forlængelse af 8,2 cm,
hvorefter det tilsvarende diagrams forholdstal:

r\ ==.- 0,813.

Der fordres altså til fuldkommen sønderrivning
et arbeide:

A., = 0,813.1282.0,082 = 85,47 mkg.,

hvilket er 548 gange såmeget, som det arbeide, der

er istand til at tilintetgjøre sådant trådglas ved at

et legeme uden stød trænger gjennem det, er altså:

A = Al -f- A2 -(- -^-3 =

0.156 + 1,43 j- 85,47 = 87,06 mkg.

eller 558 gange Av Dette under forudsætning af.
at det lykkes at befæste pladens ender således, at
disse ikke slides ud før selve trådvæven brister;
denne betingelse synes os ikke umulig at opnå.

Dr. Uartig.

Foreningsefterretninger.

Ingeniør- og Arkitekt-foreningen havde sit første mede
i denne sæson fredag den 7de oktober. Der var freinmødt
29 medlemmer. Mødet blev dirigeret af foreningens formand
ingeniør R o s h a u w. Protokollen for sidste møde blev
oplæst og vedtaget. Formanden mindede om de to medlemmer
af foreningen som siden sidste møde var afgåede ved døden,
nemlig civilingeniør Sverre Lie og Dr. H. S t o l z. De
tilstedeværende hædrede deres minde ved at reise sig.

Der afholdtes raånedsforsamling. Forslag om optagelse
af et nyt medlem blev besluttet udsat til næste
måneds-forsamling. Derefter almindelig diskussion, blandt andet om
»kanonens.

Bog- og blad nyt

i Cammermeyers boghandel.
Perlieh, F. Warum rancht es beim Feuer und an der

Lampe nicht? oder die Løsung des G-ordischen Knotens der
Rauch- und Ruszverbrennungsfrage.

(Schafer, Leipzig).
15 s. st. 8vo. 0,30.

Strecker, Karl, Dr. Fortschritte der Elektrotechnik.
Vierteljahrliche Berichte. V Jahrg. Das Jahr 1891. Erstes
Heft.

(Springer, Berlin).

204 s. 8vo. 5,40.

Topfer, Karl, August, Friedrich. Der praktische
G-as-schlosser mit besonderer Riicksicht auf die heutige,
mannig-faltige Verwendbarkeit des Grases. Mit 80 Abb.

(Voigt. Weimar).

X + 94 s. st. 8vo. 2,50.

Robrade, Hermann. Taschenbuch fiir die Praxis des
Hochbau-Technikers und Bauunternehmers. Mit 180 Abb.

(Voigt, "Weimar).
265 s. 8vo. Ib. 4,50.

Kristiania. Det Steenske bogtrykkeri.
