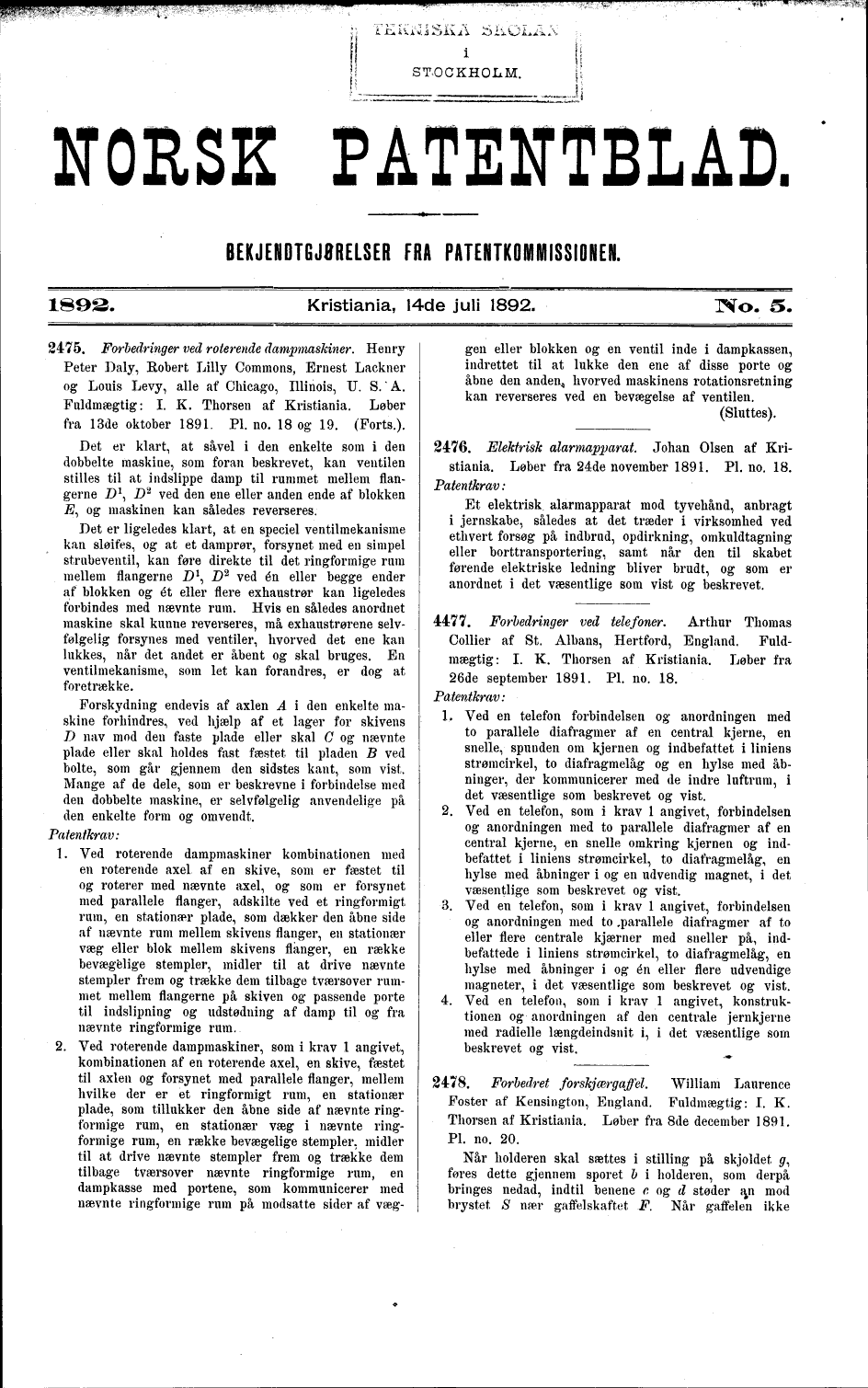

NORSK PATE1TTBLAD.
BEKJENDTGJØRELSER FRA PATENTKOMMISSIONEN.
1892
Kristiania, 14de juli 1892.
No. 5.
2475. Forbedringer ved roterende dampmaskiner. Henry
Peter Daly, Robert Lilly Commons, Ernest Lackner
og Louis Levy, alle af Chicago, Illinois, U. S. A.
Fuldmægtig: I. K. Thorsen af Kristiania. Løber
fra 13de oktober 1891. Pl. no. 18 og 19. (Forts.).
Det er klart, at såvel i den enkelte som i den
dobbelte maskine, som foran beskrevet, kan ventilen
stilles til at indslippe damp til rummet mellem
flan-gerne Z)1, D2 ved den ene eller anden ende af blokken
E, og maskinen kan således reverseres.
Det er ligeledes klart, at en speciel ventilmekanisme
kan sløifes, og at et damprør, forsynet med en simpel
strubeventil, kan føre direkte til det ringformige rum
mellem flangerne D\ D2 ved én eller begge ender
af blokken og ét eller flere exhaustrør kan ligeledes
forbindes med nævnte rum. Hvis en således anordnet
maskine skal kunne reverseres, må exhaustrørene
selvfølgelig forsynes med ventiler, hvorved det ene kan
lukkes, når det andet er åbent og skal bruges. En
ventilmekanisme, som let kan forandres, er dog at
foretrække.
Forskydning endevis af axlen A i den enkelte
maskine forhindres, ved hjælp af et lager for skivens
D nav mod den faste plade eller skal C og nævnte
plade eller skal holdes fast fæstet til pladen B ved
bolte, som går gjennem den sidstes kant, som vist.
Mange af de dele, som er beskrevne i forbindelse med
den dobbelte maskine, er selvfølgelig anvendelige på
den enkelte form og omvendt.
Patenikrav:
1. Ved roterende dampmaskiner kombinationen med
en roterende axel af en skive, som er fæstet til
og roterer med nævnte axel, og som er forsynet
med parallele flanger, adskilte ved et ringformigt
rum, en stationær plade, som dækker den åbne side
af nævnte rum mellem skivens flanger, en stationær
væg eller blok mellem skivens flanger, en række
bevægelige stempler, midler til at drive nævnte
stempler frem og trække dem tilbage tværsover
rummet mellem flangerne på skiven og passende porte
til indslipning og udstødning af damp til og fra
nævnte ringformige rum.
2. Ved roterende dampmaskiner, som i krav 1 angi vet,
kombinationen af en roterende axel, en skive, fæstet
til axlen og forsynet med parallele flanger, mellem
hvilke der er et ringformigt rum, en stationær
plade, som tiilukker den åbne side af nævnte
ringformige rum, en stationær væg i nævnte
ringformige rum, en række bevægelige stempler, midler
til at drive nævnte stempler frem og trække dem
tilbage tværsover nævnte ringformige rum, en
dampkasse med portene, som kommunicerer med
nævnte ringformige rum på modsatte sider af væg-
gen eller blokken og en ventil inde i dampkassen,
indrettet til at lukke den ene af disse porte og
åbne den anden^ hvorved maskinens rotationsretning
kan reverseres ved en bevægelse af ventilen.
(Sluttes).
2476. Elektrisk alarmapparat. Johan Olsen af
Kristiania. Løber fra 24de november 1891. Pl. no. 18.
Patentkrav:
Et elektrisk alarmapparat mod tyvehånd, anbragt
i jernskabe, således at det træder i virksomhed ved
ethvert forsøg på indbrud, opdirkning, omkuldtagning
eller borttransportering, samt når den til skabet
førende elektriske ledning bliver brudt, og som er
anordnet i det væsentlige som vist og beskrevet.
4477. Forbedringer ved telefoner. Arthur Thomas
Collier af St. Albans, Hertford, England.
Fuldmægtig: I. K. Thorsen af Kristiania. Løber fra
26de september 1891. Pl. no. 18.
Patentkrav:
1. Ved en telefon forbindelsen og anordningen med
to parallele diafragmer af en central kjerne, en
snelle, spunden om kjernen og indbefattet i liniens
strømcirkel, to diafragmelåg og en hylse med
åb-ninger, der kommunicerer med de indre luftrum, i
det væsentlige som beskrevet og vist.
2. Ved en telefon, som i krav 1 angivet, forbindelsen
og anordningen med to parallele diafragmer af en
central kjerne, en snelle omkring kjernen og
indbefattet i liniens strømcirkel, to diafragmelåg, en
hylse med åbninger i og en udvendig magnet, i det
væsentlige som beskrevet og vist.
3. Ved en telefon, som i krav 1 angivet, forbindelsen
og anordningen med to .parallele diafragmer af to
eller flere centrale kjærner med sneller på,
ind-befattede i liniens strømcirkel, to diafragmelåg, en
hylse med åbninger i og én eller flere udvendige
magneter, i det væsentlige som beskrevet og vist.
4. Ved en telefon, som i krav 1 angivet,
konstruk-tionen og anordningen af den centrale jernkjerne
med radielle længdeindsnit i, i det væsentlige som
beskrevet og vist.
2478. Forbedret forskjærgaffel. William Laurence
Foster af Kensington, England. Fuldmægtig: I. K.
Thorsen af Kristiania. Løber fra 8de december 1891.
Pl. no. 20.
Når holderen skal sættes i stilling på skjoldet #,
føres dette gjennem sporet b i holderen, som derpå
bringes nedad, indtil benene c og d støder a^n mod
brystet S nær gaffelskaftet F. Når gaffelen ikke
