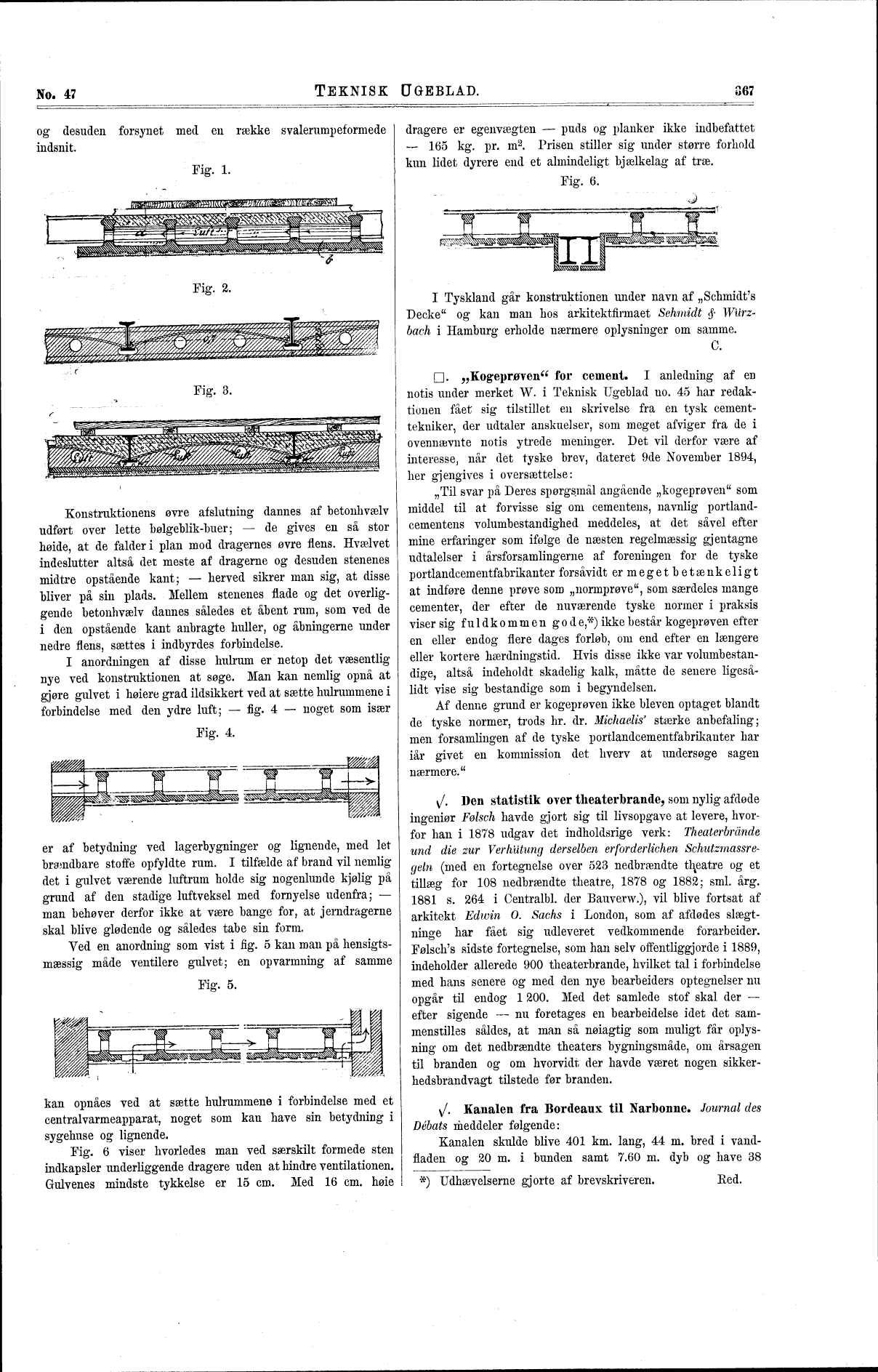

No. 47
TEKNISK UGEBLAD.
367
og desuden forsynet med en række svalerumpeformede
indsnit.
Fig. 1.
Fig. 2.
Fig. 3.
Konstruktionens øvre afslutning dannes af betonhvælv
udført over lette bølgeblik-buer; - de gives en så stor
høide, at de falder i plan mod dragernes øvre flens. Hvælvet
indeslutter altså det meste af dragerne og desuden stenenes
midtre opstående kant; - herved sikrer man sig, at disse
bliver på sin plads. Mellem stenenes flade og det
overliggende betonhvælv dannes således et åbent rum, som ved de
i den opstående kant anbragte huller, og åbningerne under
nedre flens, sættes i indbyrdes forbindelse.
I anordningen af disse hulrum er netop det væsentlig
nye ved konstruktionen at søge. Man kan nemlig opnå at
gjøre gulvet i høiere grad ildsikkert ved at sætte hulrummene i
forbindelse med den ydre luft; - fig. 4 - noget som især
Fig. 4.
er af betydning ved lagerbygninger og lignende, med let
brændbare stoffe opfyldte rum. I tilfælde af brand vil nemlig
det i gulvet værende luftrum holde sig nogenlunde kjølig på
grund af den stadige luftveksel med fornyelse udenfra; -
man behøver derfor ikke at være bange for, at jerndragerne
skal blive glødende og således tabe sin form,
Ved en anordning som vist i fig. 5 kan man på
hensigtsmæssig måde ventilere gulvet; en opvarmning af samme
Fig. 5.
kan opnåes ved at sætte hulrummene i forbindelse med et
centralvarmeapparat, noget som kan have sin betydning i
sygehuse og lignende.
Fig. 6 viser hvorledes man ved særskilt formede sten
indkapsler underliggende dragere uden at hindre ventilationen.
Gulvenes mindste tykkelse er 15 cm. Med 16 cm. høie
dragere er egenvægten - puds og planker ikke indbefattet
- 165 kg. pr. m2. Prisen stiller sig under større forhold
kun lidet dyrere end et almindeligt bjælkelag af træ.
Fig. 6.
’ ’" j
I Tyskland går konstruktionen under navn af "Schmidt’s
Decke" og kan man hos arkitektfirmaet Sehmidt $>
Wiirz-bach i Hamburg erholde nærmere oplysninger om samme.
C.
D- "Kogeprøven" for cement. I anledning af en
notis under merket W. i Teknisk Ugeblad no. 45 har
redaktionen fået sig tilstillet en skrivelse fra en tysk
cement-tekniker, der udtaler anskuelser, som meget afviger fra de i
ovennævnte notis ytrede meninger. Det vil derfor være af
interesse, når det tyske brev, dateret 9de November 1894,
her gjengives i oversættelse:
"Til svar på Deres spørgsmål angående "kogeprøven" som
middel til at forvisse sig om cementens, navnlig
portland-cementens volumbestandighed meddeles, at det såvel efter
mine erfaringer som ifølge de næsten regelmæssig gjentagne
udtalelser i årsforsamlingerne af foreningen for de tyske
portlandcementfabrikanter f or såvidt ermegetbetænkeligt
at indføre denne prøve som "normprøve", som særdeles mange
cementer, der efter de nuværende tyske normer i praksis
viser sig fuldkommen god e,*) ikke består kogeprøven efter
en eller endog flere dages forløb, om end efter en længere
eller kortere hærdningstid. Hvis disse ikke var
volumbestan-dige, altså indeholdt skadelig kalk, måtte de senere
ligesålidt vise sig bestandige som i begyndelsen.
Af denne grund er kogeprøven ikke bleven optaget blandt
de tyske normer, trods hr. dr. Michaelis’ stærke anbefaling;
men forsamlingen af de tyske portlandcementfabrikauter har
iår givet en kommission det hverv at undersøge sagen
nærmere."
V/. Den statistik over theaterbrande, som nylig afdøde
ingeniør Følsch havde gjort sig til livsopgave at levere,
hvorfor han i 1878 udgav det indholdsrige verk: Theaterbrande
und die zur Verhutung derselben erforderlichen
Schutzmassre-geln (med en fortegnelse over 523 nedbrændte t^eatre og et
tillæg for 108 nedbrændte theatre, 1878 og 1882; snil. arg.
1881 s. 264 i Centralbl. der Bauverw.), vil blive fortsat af
arkitekt Edwin O. Sachs i London, som af afdødes
slægtninge har fået sig udleveret vedkommende forarbeider.
Følsch’s sidste fortegnelse, som han selv offentliggjorde i 1889,
indeholder allerede 900 theaterbrande, hvilket tal i forbindelse
med hans senere og med den nye bearbeiders optegnelser nu
opgår til endog l 200. Med det samlede stof skal der -
efter sigende - nu foretages en bearbeidelse idet det
sammenstilles såldes, at man så nøiagtig som muligt får
oplysning om det nedbrændte theaters bygningsmåde, om årsagen
til branden og om hvorvidt der havde været nogen
sikker-hedsbrandvagt tilstede før branden.
V/. Kanalen fra Bordeaux til Narbonne. Journal des
Debats meddeler følgende:
Kanalen skulde blive 401 km. lang, 44 m. bred i
vandfladen og 20 m. i bunden samt 7.60 m. dyb og have 38
*) Udhævelserne gjorte af brevskriveren. Eed.
