N:o 4. Telefonapparat, ändst. Tbm., med ab.

ab. = automatisk beställningsapparat.

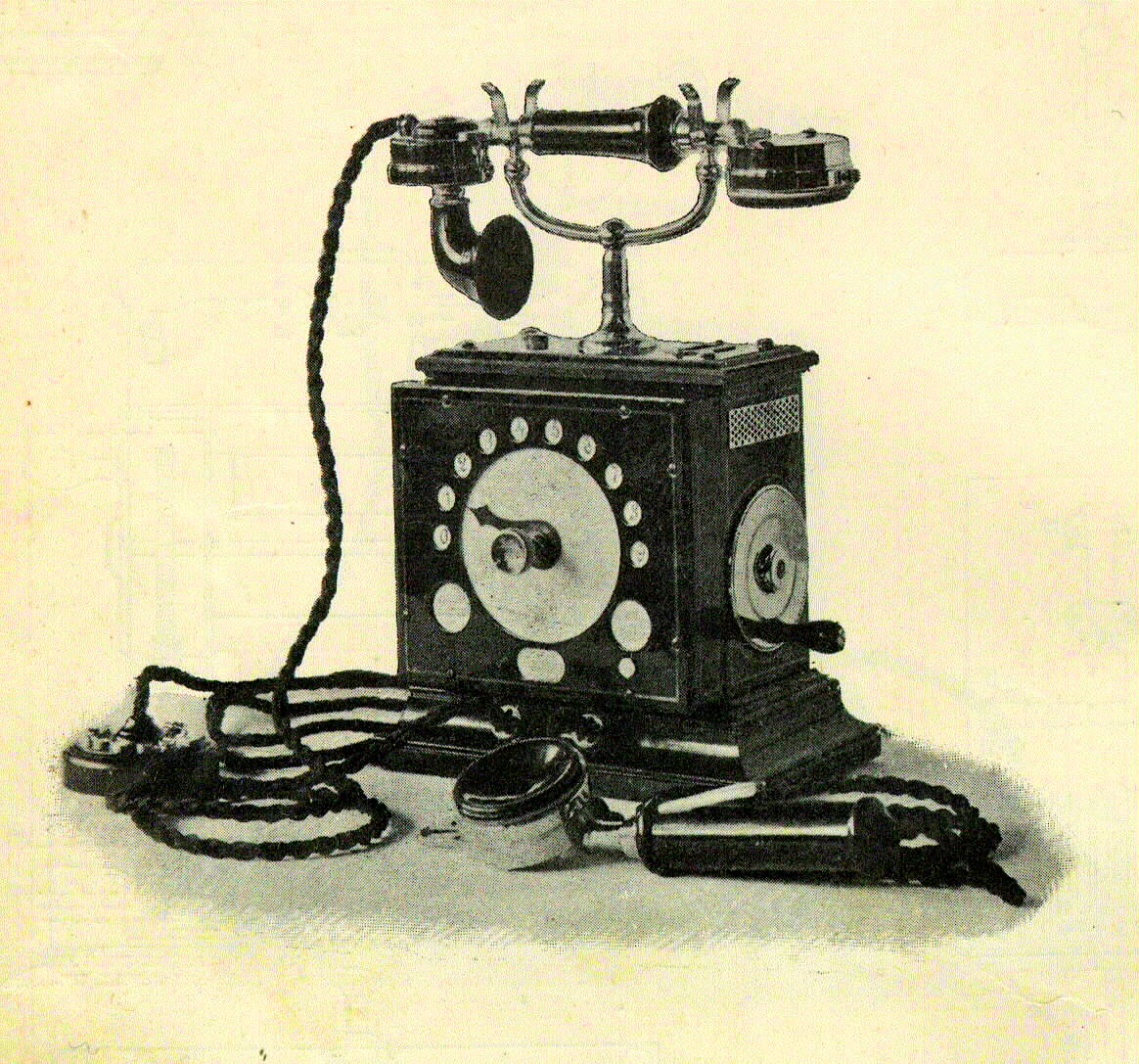

[ Fotografi ]

Anvisningar för felsökning.

Felsökning vid abonnentapparaten:

Om fel uppstå vid en automatisk telefonanläggning, så undersök först om felet ligger i åskledaren, på linierna eller i jordledningarna. Undersök sedan om felet ligger i kopplingsbatteriet. Undersök sist automatväxeln. Erfarenheten har visat att felen sällan anträffas i densamma.

Fastnar visaren i beställningsapparaten, så finnes vanligen kortslutning eller afbrott på linien eller på jordledningen.

Går visaren efter uppdragningen tillbaka till hviloläget utan att signal ges, så finnes vanligen afledning på linien eller i åskledaren.

Felsökning vid växeln:

Fastnar något jordledningsankare nere då det nedtryckes, så finnes afledning på motsvarande linie eller åskledare. Kan afledningen ej genast afhjälpas, så frånkopplas linien från växeln tills afledningen borttagits, ty annars förstöres kopplingsbatteriet. Åskledaren bör alltid blåsas ren från koldamm innan växeln tages i bruk.

N:o 4. Ledningsschema för Telefonapparat, ändst. Tbm., med ab.

ab = automatisk beställningsapparat.

[ Ledningsschema ]
