N:o 42-44. Ledningsschema för Telefonväxlar M¹ 100, M¹ I 15, Sm¹ I 20

(1906) Tema: Telecom
Table of Contents / Innehåll | << Previous | Next >>
  Project Runeberg | Like | Catalog | Recent Changes | Donate | Comments? |

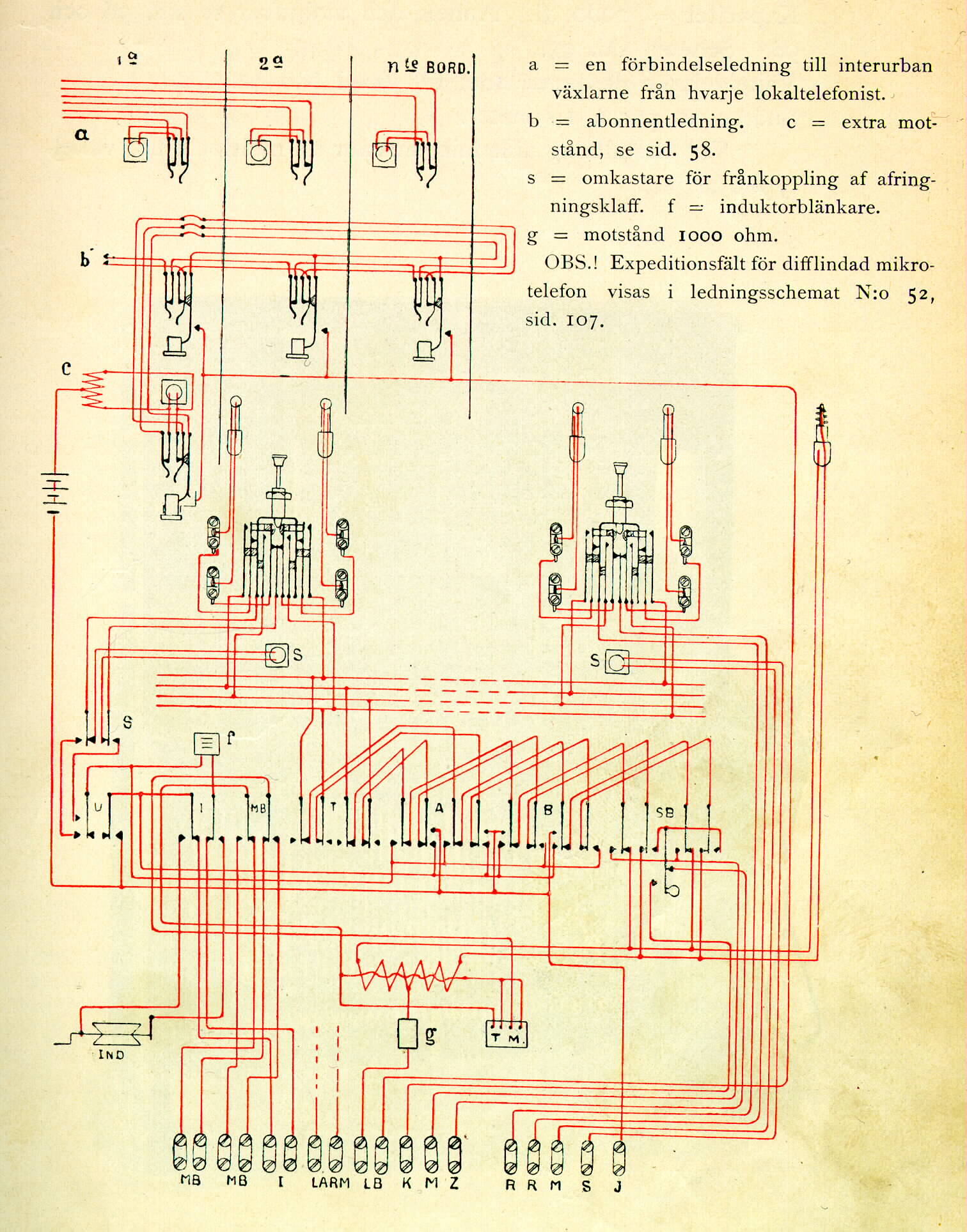

N:o 42-44. Ledningsschema för Telefonväxlar M¹ 100, M¹ I 15, Sm¹ I 20.

a = en förbindelseledning till interurban växlarne från hvarje lokaltelefonist.

b = abonnentledning. c = extra motstånd, se sid. 58.

s = omkastare för frånkoppling af afringningsklaff. f = induktorblänkare.

g = motstånd 1000 ohm.

OBS! Expeditionsfält för difflindad mikrotelefon visas i ledningsschemat N:o 52, sid. 107.
