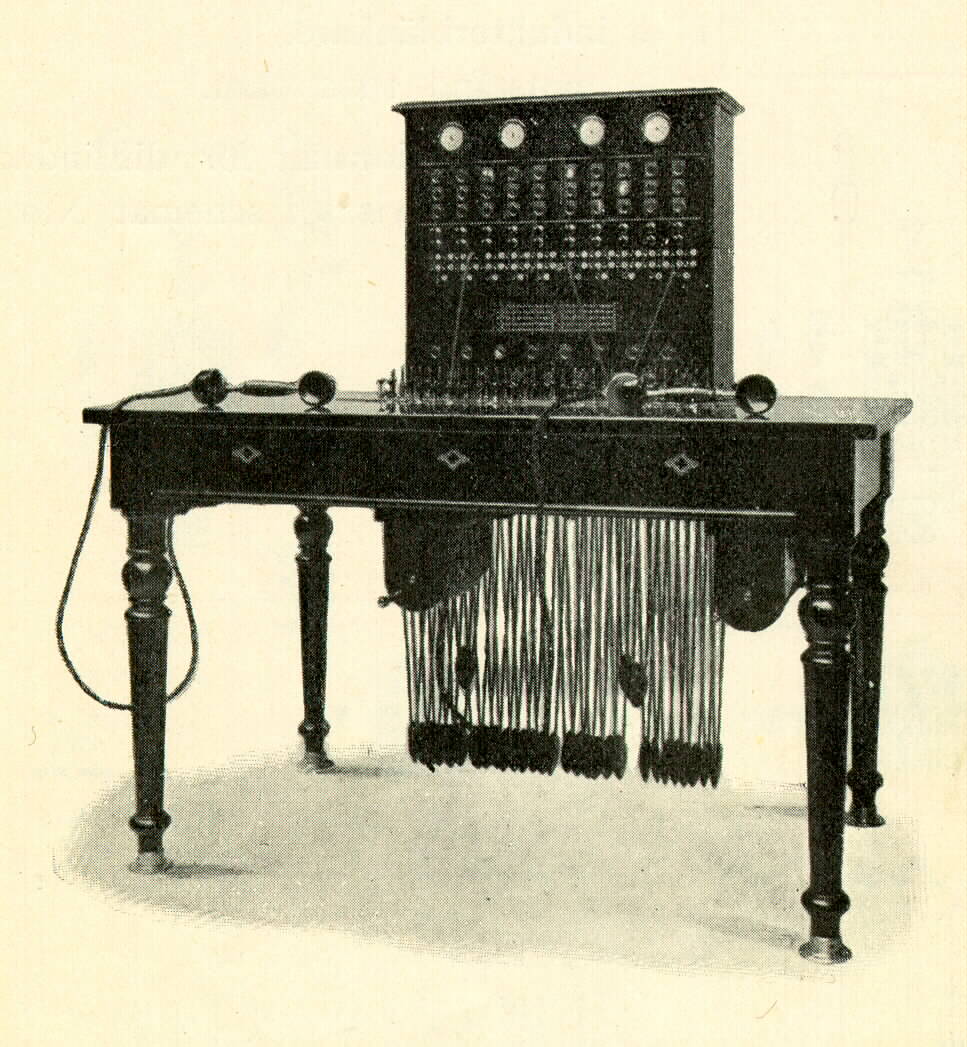

N:o 52. Telefonväxel S² I 30,

interurban, 30 dl., 2 exp. platser. Dimensioner lbh = 1250 x 750 x 1221. Kapacitet = 100 dl. Multipeln omfattar endast interurbanledningarna.

[ Fotografi ]

N:o 52. Ledningsschema för Telefonväxel S² I 30,

interurban, 30 dl., 2 exp. platser. Dimensioner lbh = 1250 x 750 x 1221. Kapacitet = 100 dl.

Expeditionsfält för difflindad mikrotelefon.

a = förbindelseledningar till uppsättningsbord och öfriga lokalväxlar. b = interurbanlinie. o = 3-läges omkastare för tal, signal och klaffupplyftning. h = brytpropp. s = omkastare för frånkoppling af afringningsklaff. ö = omkastare för inkoppling af öfverdrag. u = omkastare för afledningsprof. f = induktorblänkare. g = motstånd 1000 ohm.
