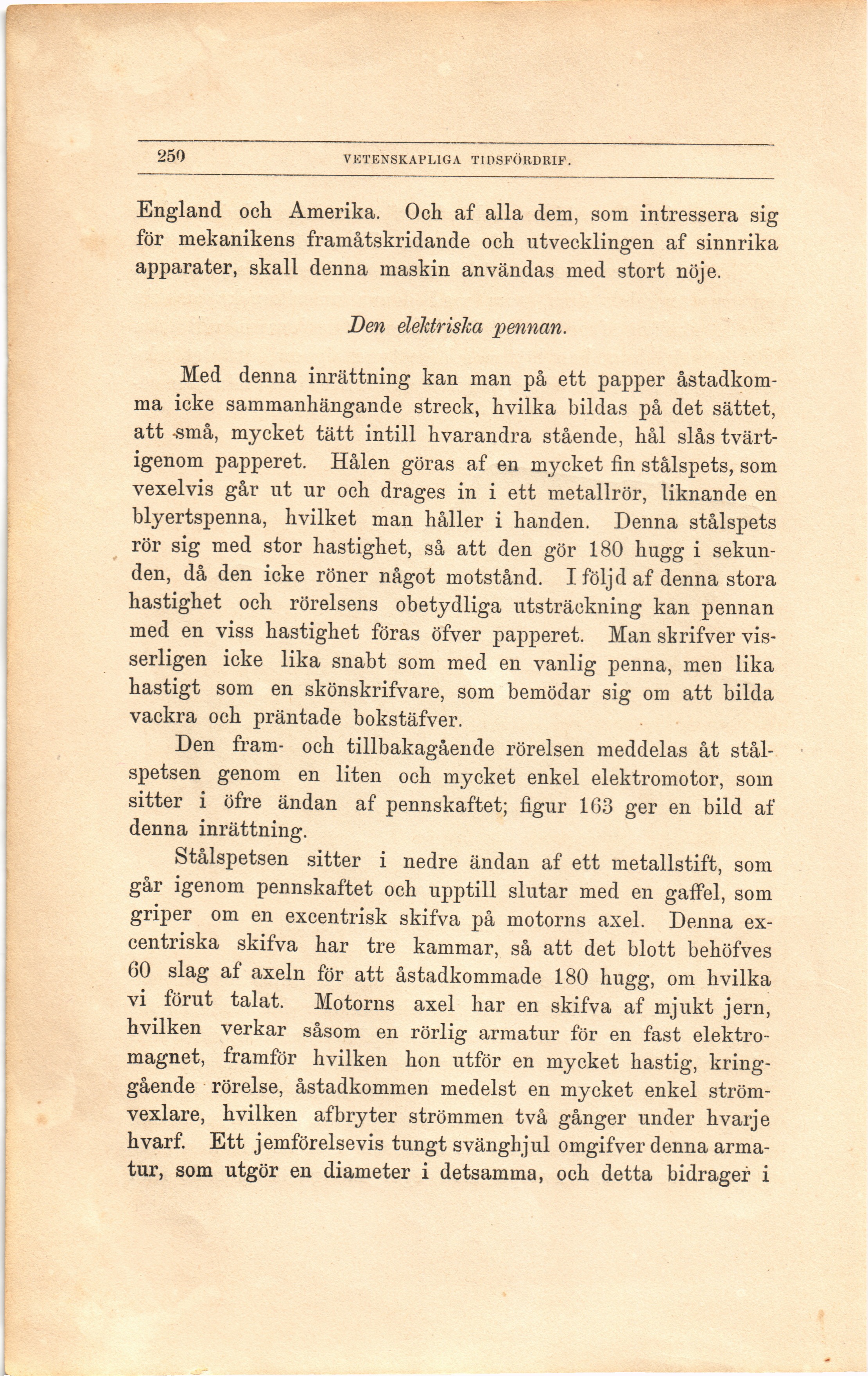

England och Amerika. Och af alla dem, som intressera sig
för mekanikens framåtskridande och utvecklingen af sinnrika
apparater, skall denna maskin användas med stort nöje.
Den elektriska pennan.
Med denna inrättning kan man på ett papper
åstadkomma icke sammanhängande streck, hvilka bildas på det sättet,
att -små, mycket tätt intill hvarandra stående, hål slås
tvärt-igenom papperet. Hålen göras af en mycket fin stålspets, som
vexelvis går ut ur och drages in i ett metallrör, liknande en
blyertspenna, hvilket man håller i handen. Denna stålspets
rör sig med stor hastighet, så att den gör 180 hugg i
sekunden, då den icke röner något motstånd. I följd af denna stora
hastighet och rörelsens obetydliga utsträckning kan pennan
med en viss hastighet föras öfver papperet. Man skrifver
visserligen icke lika snabt som med en vanlig penna, men lika
hastigt som en skönskrifvare, som bemödar sig om att bilda
vackra och präntade bokstäfver.
Den fram- och tillbakagående rörelsen meddelas åt
stålspetsen genom en liten och mycket enkel elektrometer, som
sitter i öfre ändan af pennskaftet; figur 163 ger en bild af
denna inrättning.
Stålspetsen sitter i nedre ändan af ett metallstift, som
går igenom pennskaftet och upptill slutar med en gaffel, som
griper om en excentrisk skifva på motorns axel. Denna
excentriska skifva har tre kammar, så att det blott behöfves
60 slag af axeln för att åstadkommade 180 hugg, om hvilka
vi förut talat. Motorns axel har en skifva af mjukt jern,
hvilken verkar såsom en rörlig armatur för en fast
elektromagnet, framför hvilken hon utför en mycket hastig,
kringgående rörelse, åstadkommen medelst en mycket enkel
strömvexlare, hvilken afbryter strömmen två gånger under hvarje
hvarf. Ett jemförelsevis tungt svänghjul omgifver denna
armatur, som utgör en diameter i detsamma, och detta bidrager i
