781

Höyrykattila

782

leissi (ks. t.), jolla paitsi purjetta on myös
höyrykone, johon se voi tyynen sattuessa
turvautua.

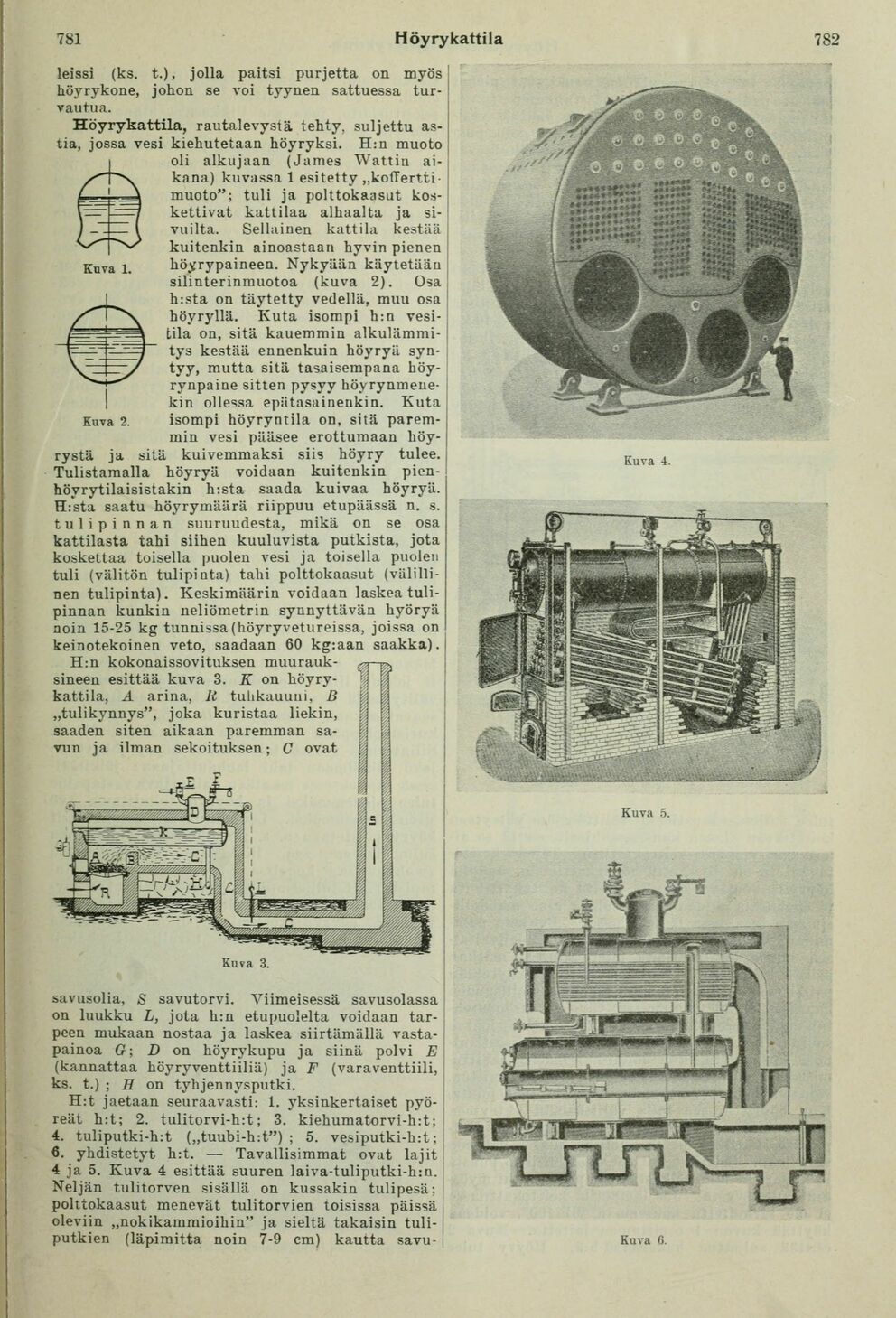

Höyrykattila, rautalevysiä tehty, suljettu
astia, jossa vesi kiehutetaan höyryksi. H:n muoto
oli alkujaan (James Wattin
aikana) kuvassa 1 esitetty
„koffertti-muoto"; tuli ja polttokaasut
koskettivat kattilaa alhaalta ja
sivuilta. Sellainen kattila kestää
kuitenkin ainoastaan hyvin pienen
höyrypaineen. Nykyään käytetään
silinterinmuotoa (kuva 2). Osa
h:sta on täytetty vedellä, muu osa
höyryllä. Kuta isompi h:n
vesitila on, sitä kauemmin
alkulämmi-tys kestää ennenkuin höyryä
syntyy, mutta sitä tasaisempana
höyrynpaine sitten pysyy
höyrynmeue-kin ollessa epätasainenkin. Kuta
isompi höyryntila on, sitä
paremmin vesi pääsee erottumaan
höyrystä ja sitä kuivemmaksi siis höyry tulee.
Tulistamalla höyryä voidaan kuitenkin
pien-hövrytilaisistakin h:sta saada kuivaa höyryä.
H:sta saatu höyrymäärä riippuu etupäässä n. s.
tulipinnan suuruudesta, mikä on se osa
kattilasta tahi siihen kuuluvista putkista, jota
koskettaa toisella puolen vesi ja toisella puolen
tuli (välitön tulipinta) tahi polttokaasut
(välillinen tulipinta). Keskimäärin voidaan laskea
tuli-pinnan kunkin neliömetrin synnyttävän hyöryä
noin 15-25 kg tunnissa (höyryvetureissa, joissa on
keinotekoinen veto, saadaan 60 kg:aan saakka).

H:n kokonaissovituksen muurauk- ^
sineen esittää kuva 3. K on
höyrykattila, A arina, li tulikauuui, B
„tulikynnys", joka kuristaa liekin,
saaden siten aikaan paremman
savun ja ilman sekoituksen; C ovat

Kuva 5.

Kuva 6.

savusolia, S savutorvi. Viimeisessä savusolassa
on luukku L, jota h:n etupuolelta voidaan
tarpeen mukaan nostaa ja laskea siirtämällä
vastapainoa G; D on höyrykupu ja siinä polvi E
(kannattaa höyryventtiiliä) ja F (varaventtiili,
ks. t.) ; H on tyhjennysputki.

H:t jaetaan seuraavasti: 1. yksinkertaiset
pyöreät h:t; 2. tulitorvi-h:t; 3. kiehumatorvi-h:t;
4. tuliputki-h:t („tuubi-h:t") ; 5. vesiputki-h:t;
6. yhdistetyt h:t. — Tavallisimmat ovat lajit
4 ja 5. Kuva 4 esittää suuren laiva-tuliputki-h:n.
Neljän tulitorven sisällä on kussakin tulipesä;
polttokaasut menevät tulitorvien toisissa päissä
oleviin „nokikammioihin" ja sieltä takaisin
tuli-putkien (läpimitta noin 7-9 cm) kautta savu-

Kuva 4.

Kuva 3.

Kuva 1.

Kuva 2.
