785

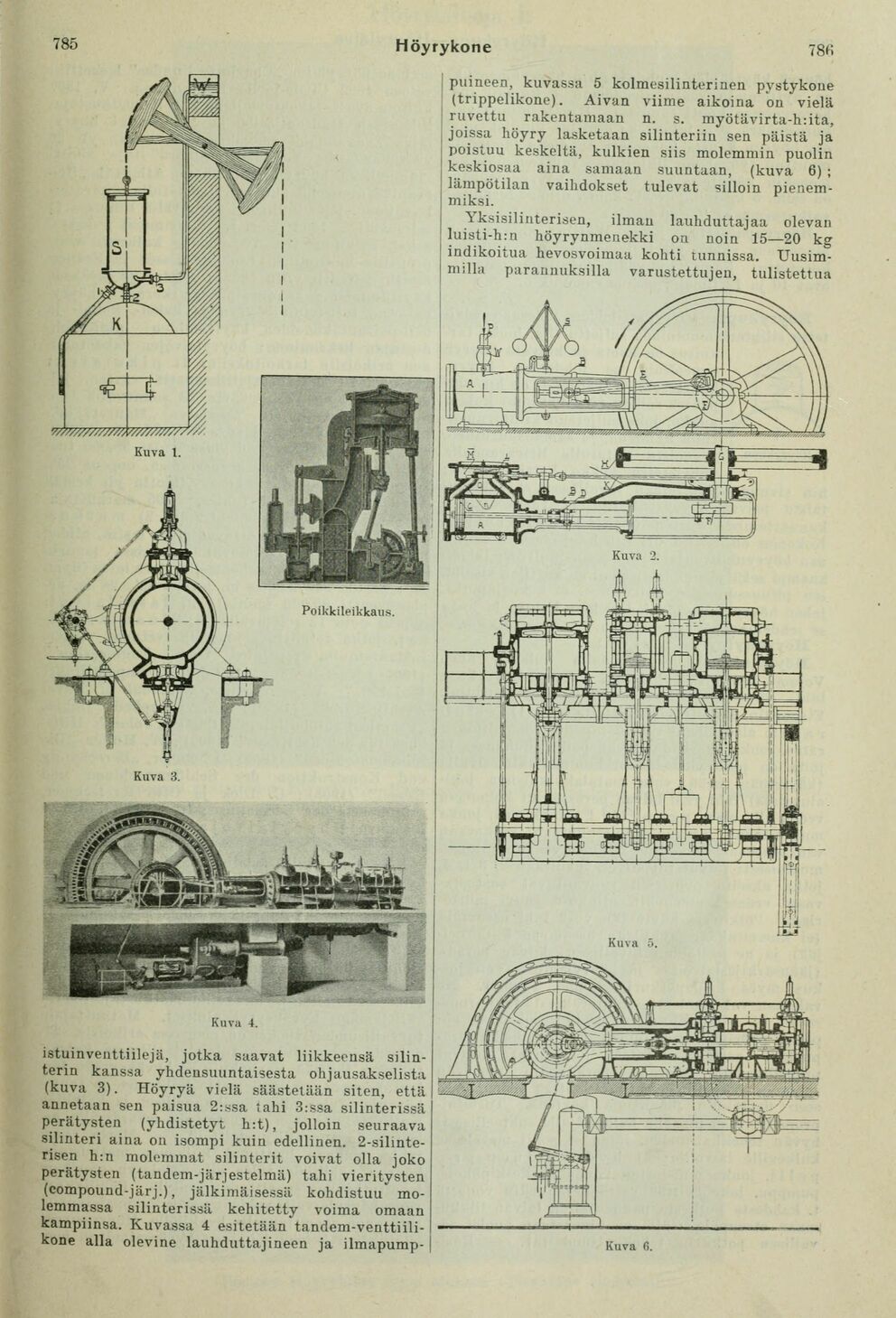

Höyrykone

786

puineen, kuvassa 5 kolmesilinterinen pvstykone
(trippelikone). Aivan viime aikoina on vielä
ruvettu rakentamaan n. s. myötävirta-h:ita,
joissa höyry lasketaan silinteriin sen päistä ja
poistuu keskeltä, kulkien siis molemmin puolin
keskiosaa aina samaan suuntaan, (kuva 6) ;
lämpötilan vaihdokset tulevat silloin
pienemmiksi.

Yksisilinterisen, ilman lauhduttajaa olevan
luisti-h:n höyrvnmenekki on noin 15—20 kg
indikoitua hevosvoimaa kohti tunnissa.
Uusimmilla parannuksilla varustettujen, tulistettua

Kuva 2.

Kuva 3.

Kuva 4.

istuinventtiilejä, jotka saavat liikkeensä
silinterin kanssa yhdensuuntaisesta ohjausakselista
(kuva 3). Höyryä vielä säästetään siten, että
annetaan sen paisua 2:ssa tahi 3:ssa silinterissä
perätysten (yhdistetyt h:t), jolloin seuraava
silinteri aina on isompi kuin edellinen.
2-silinte-risen h:n molemmat silinterit voivat olla joko
perätysten (tandem-järjestelmä) tahi vieritysten
(compound-järj.), jälkimäisessä kohdistuu
mo-lemmassa silinterissä kehitetty voima omaan
kampiinsa. Kuvassa 4 esitetään
tandem-venttiili-kone alla olevine lauhduttajineen ja ilmapump-

Kuva fi.

Kuva 5.

Kuva 1.

Poikkileikkaus.
