905

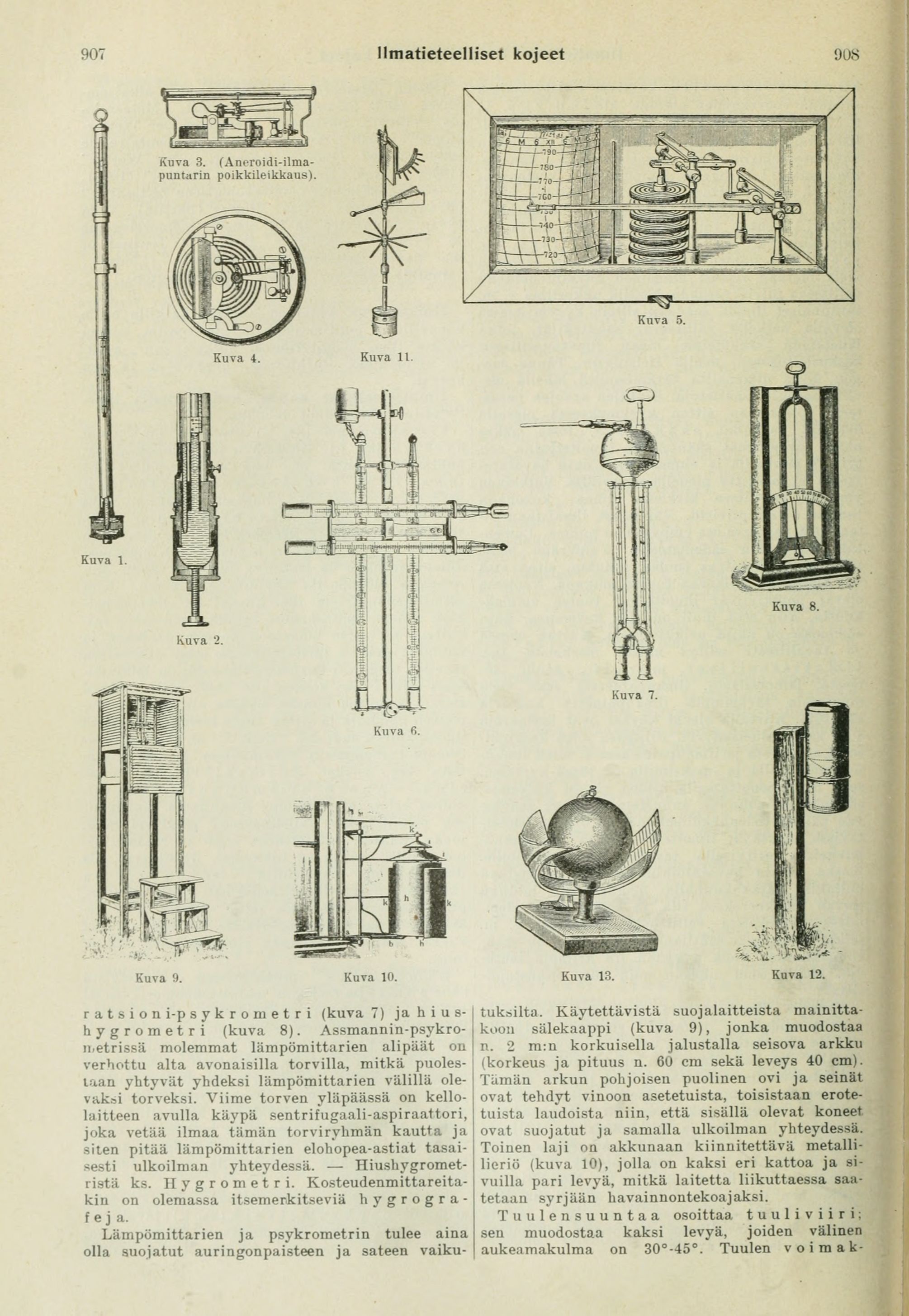

Ilmatiehyet—Ilmatieteelliset kojeet

907

Kuva 9.

Kuva 10.

Kuva 13.

Kuva 12.

ratsioni-psykro metri (kuva 7) ja
hiushygrometri (kuva 8).
Assmannin-psykro-n-etrissä molemmat lämpömittarien alipäät on
verhottu alta avonaisilla torvilla, mitkä
puolestaan yhtyvät yhdeksi lämpömittarien välillä
olevaksi torveksi. Viime torven yläpäässä on
kellolaitteen avulla käypä sentrifugaali-aspiraattori,
joka vetää ilmaa tämän torvirvhmän kautta ja
siten pitää lämpömittarien elohopea-astiat
tasaisesti ulkoilman yhteydessä. —
Hiushygromet-ristä ks. Hygrometri.
Kosteudenmittareita-kin on olemassa itsemerkitseviä
hygrogra-f e j a.

Lämpömittarien ja psykrometrin tulee aina
olla suojatut auringonpaisteen ja sateen vaiku-

tuksilta. Käytettävistä suojalaitteista
mainittakoon sälekaappi (kuva 9), jonka muodostaa
n. 2 m:n korkuisella jalustalla seisova arkku
(korkeus ja pituus n. 60 cm sekä leveys 40 cm).
Tämän arkun pohjoisen puolinen ovi ja seinät
ovat tehdyt vinoon asetetuista, toisistaan
erotetuista laudoista niin, että sisällä olevat koneet
ovat suojatut ja samalla ulkoilman yhteydessä.
Toinen laji on akkunaan kiinnitettävä
metallilieriö (kuva 10), jolla on kaksi eri kattoa ja
sivuilla pari levyä, mitkä laitetta liikuttaessa
saatetaan syrjään liavainnontekoajaksi.

Tuulensuuntaa osoittaa tuuliviiri;
sen muodostaa kaksi levyä, joiden välinen
aukeamakulma on 30°-45°. Tuulen v o i m a k-

Kuva 5.

Kuva 8.

Kuva 3.
(Aneroidi-ilma-puntarin poikkileikkaus).

Kuva 4. Kuva 11.

Kuva 1.

Kuva 2.

Kuva 6.

Kuva 7.
