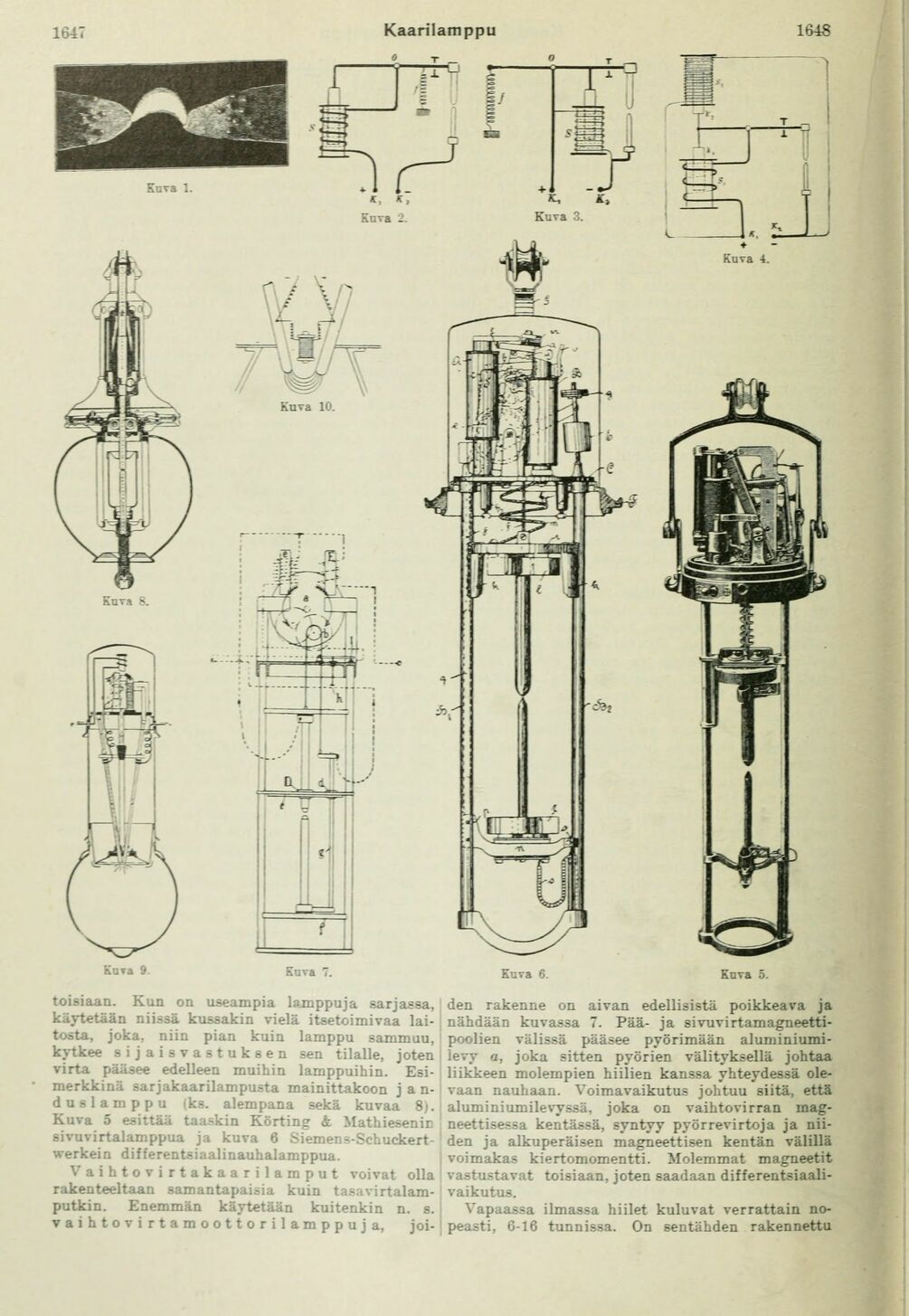

1647

Kaarilamppu

1648

Kuva 1.

Kuva 8.

Kova 9.

Kuva 2.

Kuva 7.

Kuva 6.

Kuva 5.

toisiaan. Kun on useampia lamppuja sarjassa,
käytetään niissä kussakin vielä itsetoimivaa
laitosta, joka, niin pian kuin lamppu sammuu,
kytkee sijaisvastuksen sen tilalle, joten
virta pääsee edelleen muihin lamppuihin.
Esimerkkinä sarjakaarilampusta mainittakoon j
an-duslamppu (ks. alempana sekä kuvaa 8).
Kuva 5 esittää taaskin Körting & MathieseniD
sivuvirtalamppua ja kuva 6
Siemens-Schuckert-werkein differentsiaalinauhalamppua.

Vaihtovirtakaarilamput voivat olla
rakenteeltaan samantapaisia kuin
tasavirtalam-putkin. Enemmän käytetään kuitenkin n. s.
vaihtovirtamoottorilamppuja, joi-

den rakenne on aivan edellisistä poikkeava ja
nähdään kuvassa 7. Pää- ja
sivuvirtamagneetti-poolien välissä pääsee pyörimään
aluminiumi-levv a, joka sitten pyörien välityksellä johtaa
liikkeen molempien hiilien kanssa yhteydessä
olevaan nauhaan. Voimavaikutus johtuu siitä, että
aluminiumilevyssä, joka on vaihtovirran
magneettisessa kentässä, syntyy pyörrevirtoja ja
niiden ja alkuperäisen magneettisen kentän välillä
voimakas kiertomomentti. Molemmat magneetit
vastustavat toisiaan, joten saadaan
differentsiaali-vaikutus.

Vapaassa ilmassa hiilet kuluvat verrattain
nopeasti, 6-16 tunnissa. On sentähden rakennettu

Kuva 3.
