855

Sähköjuna—Sähköjännitys

856

yksinkertaisia johtoja, kukin kiinnitettynä omiin
eristäjiinsä. — Johtoputkista ovat ohuella
metallivaipalla päällystetyt Bergmannin paperiputket
tavallisimmat; erikoistapauksissa käytetään
emal-joitua, rakosaumaista teräsputkea (Pesehelin
putki) tai tavallista galvanoitua rautaputkea
(panssariputki). Uutisrakennuksissa, kivitaloissa,
asetetaan putket useimmiten rappauksen alle. —
Erikoistyyppejä sisäjohtojen alalla ovat m. m.
putkijohdot (Kuhlo-jiirjestoliriä), joissa yksi tai
useampi vulkanisoidulla kumilla ja paperilla eris
tetty johto ympäröidään ohuella metallivaipalla,
ja erilajiset taipuvat metallilangalla, nyörillä
(kordel-johdot) tai nahalla päällystetyt
kaksois-t. 3-jolidot siirrettäviä kulutusesineitä varten.

Kuva 14 esittää, kaavi oi lisesti, kuinka sähkö
läheisestä ilmajohdosta johdetaan
asuinrakennukseen sekä sisäjohtoja varten käytettyjä
jako-kojeita. Eristiimättömistä ilmajohdoista
vulka-noidut talojohdot viedään varolaite-eristäjien,
talon seinään koukuilla kiinnitettyjen
tukieristä-jien ja posliinisten eristysputkien välityksellä
sisään. Samat johdot jatkuvat, kuvan mukaan
Bergmannin putkeen vedettyinä, aina kojetauluun
saakka. Taululle on asetettu päävarokappaleet,
pääkatkaisija, mittari sekä varokappaleet n. s.
ryhmäjohtoja varten. Viimemainittuihin
yhdistetään kulutusesineet, kuten lamput, moottorit
j. n. e., määrätty ryhmä kojeita kuluinkin.

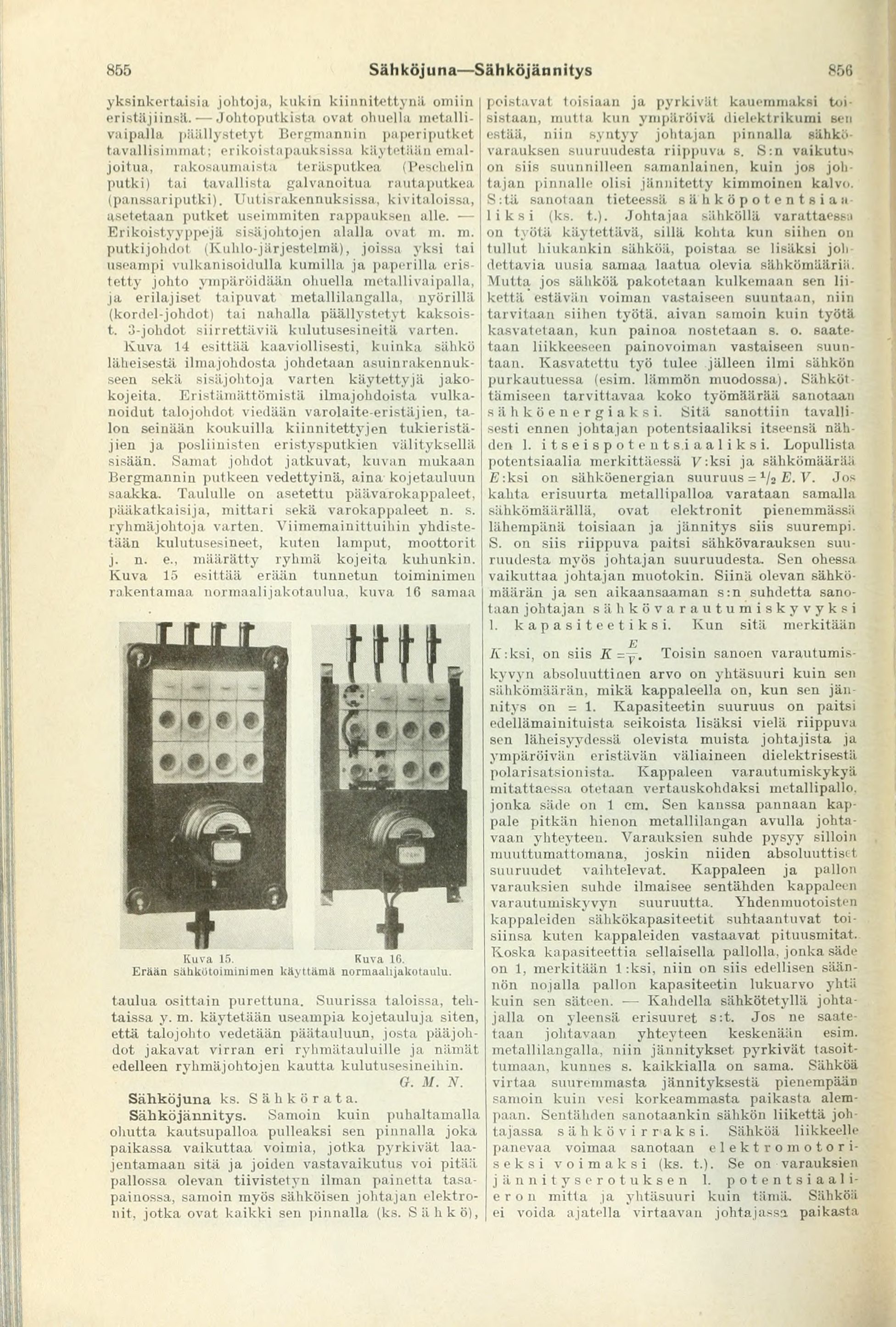

Kuva 15 esittää erään tunnetun toiminimen
rakentamaa normaali jakotaulua, kuva 16 samaa

Kuva 15. Kuva 10.

Erään sähkuloiminimen käyttämä normaahjakotaulu.

taulua osittain purettuna. Suurissa taloissa,
tehtaissa y. m. käytetään useampia kojetauluja siten,
että talojolito vedetään päätauluun, josta
pääjohdot jakavat virran eri ryhmätauluille ja niimät
edelleen ryhmäjohtojen kautta kulutusesineihin.

G. M. N.

Sähköjuna ks. S ä h k ö r a t a.

Sähköjännitys. Samoin kuin puhaltamalla
ohutta kautsupalloa pulleaksi sen pinnalla joka
paikassa vaikuttaa voimia, jotka pyrkivät
laajentamaan sitä ja joiden vastavaikutus voi pitää
pallossa olevan tiivistetyn ilman painetta
tasapainossa, samoin myös sähköisen johtajan
elektronit, jotka ovat kaikki sen pinnalla (ks. Sähkö),

poistavat toisiaan ja pyrkivät kauemmaksi
toisistaan, mutta kun ympäröivä dielektrikumi sen
estää, niin syntyy johtajan pinnalla
sähkövarauksen suuruudesta riippuva s. S:n
vaikutu-on siis suunnilleen samanlainen, kuin jos joh
tajan pinnalle olisi jännitetty kimmoinen kalvo.
S:tä sanotaan tieteessä sähköpotentsiaa
liksi (ks. t.). Johtajaa sähköllä varattaessa
on työtä käytettävä, sillä kohta kun siihen on
tullut hiukankin sähköä, poistaa se lisäksi joh
dettavia uusia samaa laatua olevia sähkömääria.
Mutta jos sähköä pakotetaan kulkemaan sen
liikettä estävän voiman vastaiseen suuntaan, niin
tarvitaan siihen työtä, aivan samoin kuin työtä
kasvatetaan, kun painoa nostetaan s. o.
saatetaan liikkeeseen painovoiman vastaiseen
suuntaan. Kasvatettu työ tulee jälleen ilmi sähkön
purkautuessa (esim. lämmön muodossa). Sähköt
tämiseen tarvittavaa koko työmäärää sanotaan
sähköenergiaksi. Sitä sanottiin
tavallisesti ennen johtajan potentsiaaliksi itseensä
nähden 1. itseispoteutsiaaliksi. Lopullista
potentsiaalia merkittäessä V :ksi ja sähkömäärää
E:ksi on sähköenergian suuruus = l/a E- V- J°s
kahta erisuurta metallipalloa varataan samalla
sähkömäiirällä, ovat elektronit pienemmässä
lähempänä toisiaan ja jännitys siis suurempi.
S. on siis riippuva paitsi sähkövarauksen
suuruudesta myös johtajan suuruudesta. Sen ohessa
vaikuttaa johtajan muotokin. Siinä olevan
sähkö-määrän ja sen aikaansaaman s:n suhdetta
sanotaan johtajan sähkövarautumiskyvyksi
1. kapasiteetiksi. Kun sitä merkitään
E

K: ksi, on siis K =y. Toisin sanoen varautumis
kyvyn absoluuttinen arvo on yhtäsuuri kuin sen
siihkömäärän, mikä kappaleella on, kun sen jän
nitys on = 1. Kapasiteetin suuruus on paitsi
edellämainituista seikoista lisäksi vielä riippuva
sen läheisyydessä olevista muista johtajista ja
ympäröivän eristävän väliaineen dielektrisestä
polarisatsionista. Kappaleen varautumiskykyä
mitattaessa otetaan vertauskohdaksi metallipallo,
jonka säde on 1 cm. Sen kanssa pannaan
kappale pitkän hienon metallilangan avulla
johtavaan yhteyteen. Varauksien suhde pysyy silloin
muuttumattomana, joskin niiden absoluuttiset
suuruudet vaihtelevat. Kappaleen ja pallon
varauksien suhde ilmaisee sentiihden kappaleen
varautumiskyvyn suuruutta. Yhdenmuotoist.en
kappaleiden sähkökapasiteetit suhtaantuvat
toisiinsa kuten kappaleiden vastaavat pituusmitat.
Koska kapasiteettia sellaisella pallolla, jonka säde
on 1, merkitään 1 :ksi, niin on siis edellisen
säännön nojalla pallon kapasiteetin lukuarvo yhtä
kuin sen säteen. — Kahdella sähkötetyllä
johtajalla on yleensä erisuuret s:t. Jos ne
saatetaan johtavaan yhteyteen keskenään esim.
metallilangalla, niin jännitykset pyrkivät
tasoittumaan, kunnes s. kaikkialla on sama. Sähköä
virtaa suuremmasta jännityksestä pienempään
samoin kuin vesi korkeammasta paikasta
alempaan. Sentähden sanotaankin sähkön liikettä joh
tajassa sähkövirraksi. Sähköä liikkeelle
panevaa voimaa sanotaan elektro
motoriseksi voimaksi (ks. t.). Se on varauksien
j ii nnityserot uksen 1.
potentsiaali-e r o n mitta ja yhtäsuuri kuin tämä. Sähköii
ei voida ajatella virtaavan johtajassa paikasta
