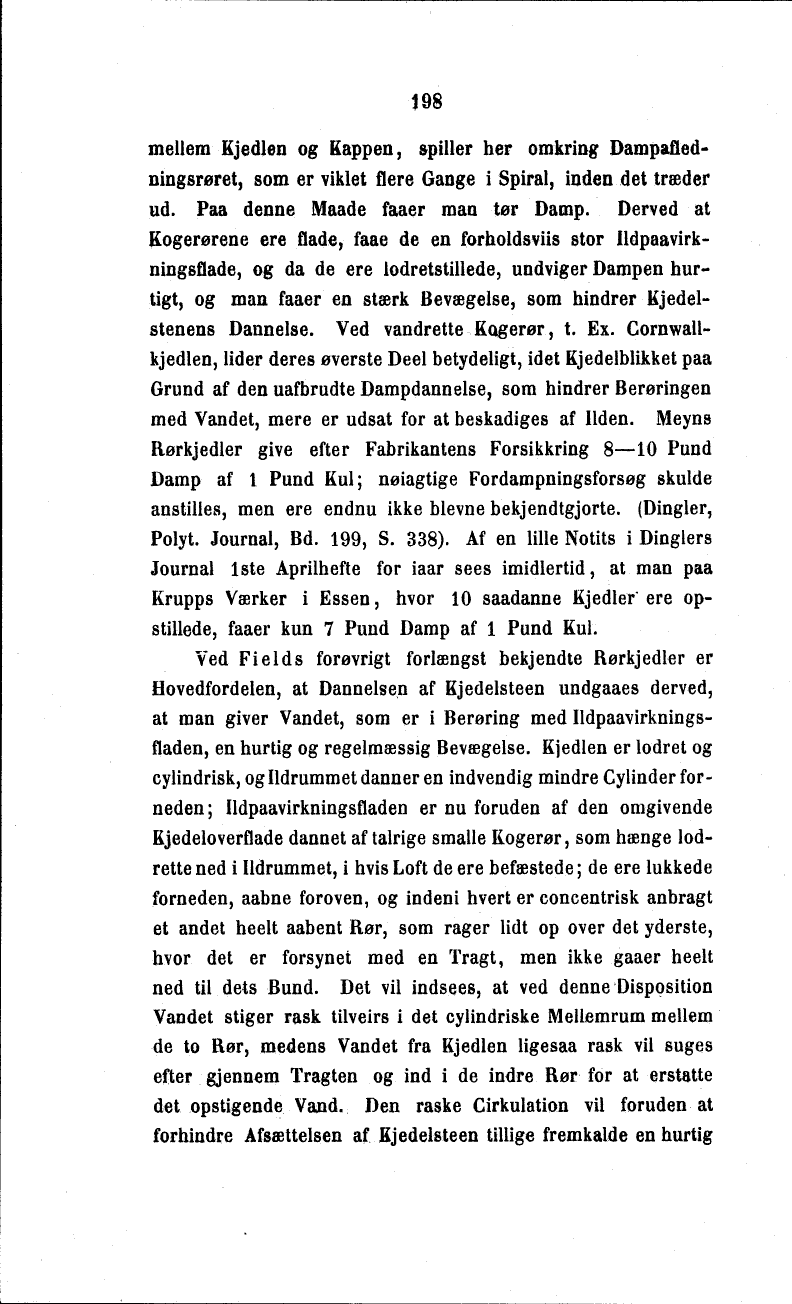

mellem Kjedlen og Kappen, spiller her omkring
Dampafledningsrøret, som er viklet flere Gange i Spiral, inden det træder
ud. Paa denne Maade faaer man tør Damp. Derved at
Kogerørene ere flade, faae de en forhoidsviis stor
Ildpaavirk-ningsflade, og da de ere lodretstillede, undviger Dampen
hurtigt, og man faaer en stærk Bevægelse, som hindrer
Kjedelstenens Dannelse. Ved vandrette Kogerør, t. Ex.
Cornwallkjedlen, lider deres øverste Deel betydeligt, idet Kjedelblikket paa
Grund af den uafbrudte Dampdannelse, som hindrer Berøringen
med Vandet, mere er udsat for at beskadiges af Ilden. Meyns
Rørkjedler give efter Fabrikantens Forsikkring 8-10 Pund
Damp af 1 Pund Kul; nøiagtige Fordampningsforsøg skulde
anstilles, men ere endnu ikke blevne bekjendtgjorte. (Dingler,
Polyt. Journal, Bd. 199, S. 338). Af en lille Notits i Dinglers
Journal 1ste Aprilhefte for iaar sees imidlertid, at man paa
Krupps Værker i Essen, hvor 10 saadanne Kjedler ere
opstillede, faaer kun 7 Pund Damp af 1 Pund Kul.
Ved Fields forøvrigt forlængst bekjendte Rørkjedler er
Hovedfordelen, at Dannelsen af Kjedelsteen undgaaes derved,
at man giver Vandet, som er i Berøring med
Ildpaavirkningsfladen, en hurtig og regelmæssig Bevægelse. Kjedlen er lodret og
cylindrisk, og Ildrummet danner en indvendig mindre Cylinder
forneden; Ildpaavirkningsfladen er nu foruden af den omgivende
Kjedeloverflade dannet af talrige smalle Kogerør, som hænge
lodrette ned i Ildrummet, i hvis Loft de ere befæstede; de ere lukkede
forneden, aabne foroven, og indeni hvert er concentrisk anbragt
et andet heelt aabent Rør, som rager lidt op over det yderste,
hvor det er forsynet med en Tragt, men ikke gaaer heelt
ned til dets Bund. Det vil indsees, at ved denne Disposition
Vandet stiger rask tilveirs i det cylindriske Mellemrum mellem
de to Rør, medens Vandet fra Kjedlen ligesaa rask vil suges
efter gjennem Tragten og ind i de indre Rør for at erstatte
det opstigende Vand. Den raske Cirkulation vil foruden at
forhindre Afsættelsen af Kjedelsteen tillige fremkalde en hurtig
