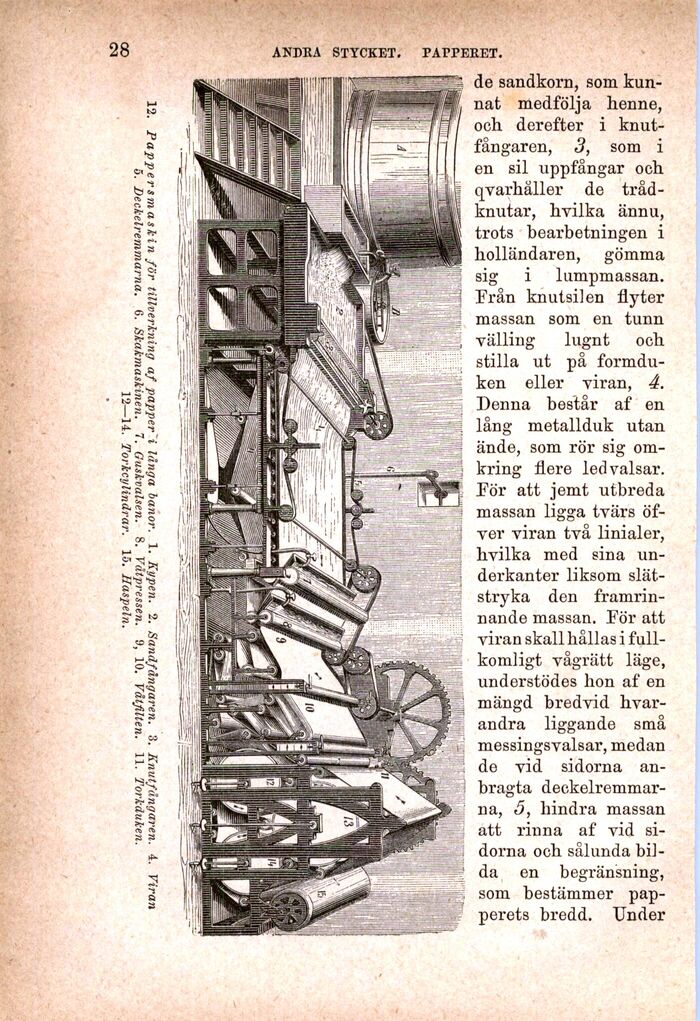

12. Pappersmaskin för tillverkning af papper’i långa banor. 1. Kypen. 2. Sandfångaren. 3. Knutfångaren. 4. Viran
5. Deckelremmarna. 6. Skakmaskinen. 7. Guskvalsen. 8. Våtpressen. 9, 10. Våtfilten. 11. Torkduken.
12—14. Torkcylindrar. 15. Haspeln.
de sandkorn, som
kunnat medfölja henne,
och derefter i
knut-fångaren, 3, som i
en sil uppfångar och
qvarhäller de
tråd-knutar, hvilka ännu,
trots bearbetningen i
holländaren, gömma
sig i lumpmassan.
Från knutsi] en flyter
massan som en tunn
välling lugnt och
stilla ut på
formduken eller viran, 4.
Denna består af en
lång metallduk utan
ände, som rör sig
omkring flere led valsar.
För att jemt utbreda
massan ligga tvärs
öfver viran två linialer,
hvilka med sina
underkanter liksom
slätstryka den
framrin-nande massan. För att
viran skall hållas i
fullkomligt vågrätt läge,
understödes hon af en
mängd bredvid
hvarandra liggande små
messingsvalsar, medan
de vid sidorna
an-bragta deckelremmarna, J, hindra massan
att rinna af vid
sidorna och sålunda
bilda en begränsning,
som bestämmer
papperets bredd. Under
