ven med en mantel af smidjern, som i glödande tillstånd
lägges omkring honom, i högst väsentlig grad ökar hans
styrka och särskildt har till följd, att, om kanonen skulle
springa, de särskilda styckena dock hålla tillsammans och
sålunda hindras att skada manskapet. Det är äfven af denna
skyddande mantel eller ring, han fått sitt namn, mantel- eller
ringkanonen.
I England ha två skickliga kanonkonstruktörer,
Whit-worth och Armstrong, länge täflat om företrädet, tills den
senares system, åtminstone för landartilleriet, blifvit af -styT
relsen antaget. Den arm strongska kanonens till verkningssätt
företer mycken
e-gendomlighet. Han
består nämligen af
ett antal kortare
och längre ihåliga
cylindrar,
förfärdigade af spiral
for-migt vridna och
hopsvetsade
jern-stänger, hvilka i
lodrät ställning
utsättas för slagen af
en hammare. Det
egentliga loppet gör
man numera af
stålcylindrar, som
gjutas, genomsmidas
och horras, emedan

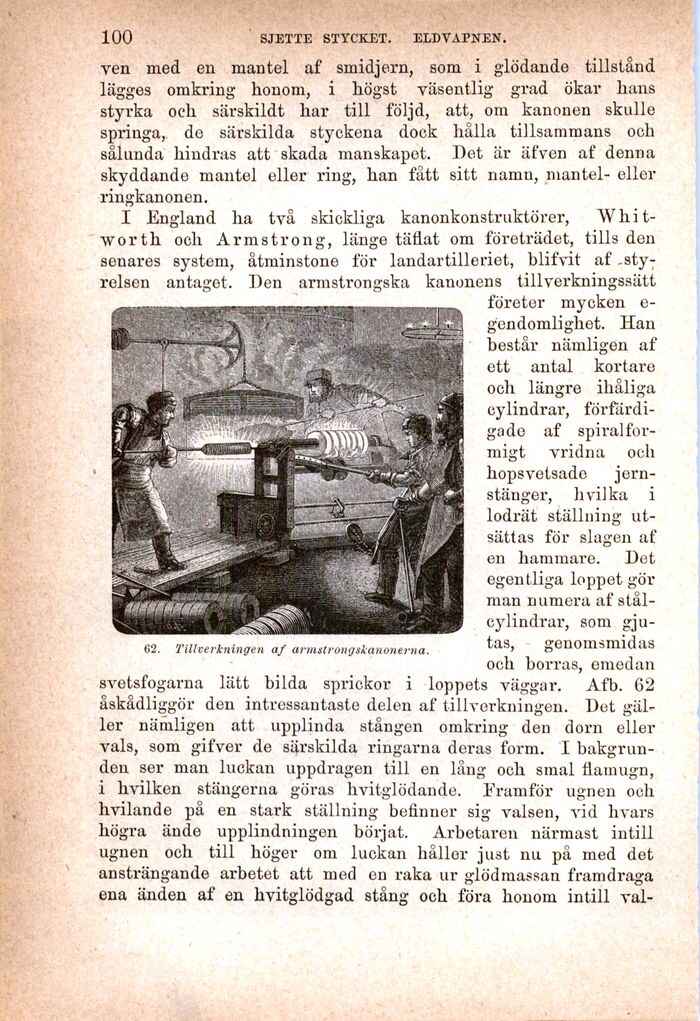

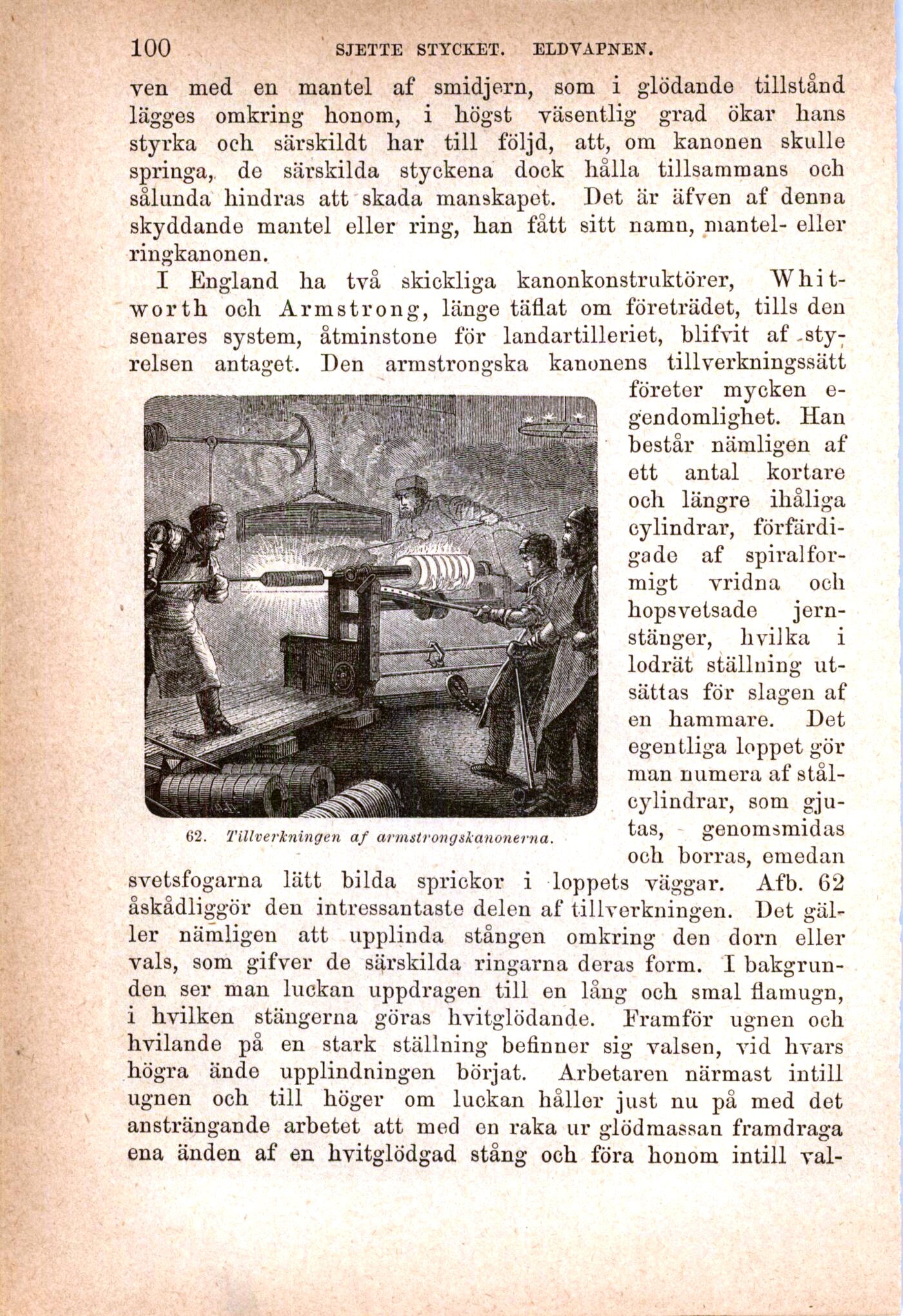

svetsfogarna lätt bilda sprickor i loppets väggar. Afb. 62
åskådliggör den intressantaste delen af tillverkningen. Det
gäller nämligen att upplinda stången omkring den dorn eller
vals, som gifver de särskilda ringarna deras form. I
bakgrunden ser man luckan uppdragen till en lång och smal flamugn,
i hvilken stängerna göras hvitglödande. Eramför ugnen och
hvilande på en stark ställning befinner sig valsen, vid hvars
högra ände upplindningen börjat. Arbetaren närmast intill
ugnen och till höger om luckan håller just nu på med det
ansträngande arbetet att med en raka ur glödmassau framdraga
ena änden af en hvitglödgad stång och föra honom intill val-
62. Tillverkningen af armstrong skanonerna.
