tuben deremot användas till betraktande af föremål på jord-

ytan, måste okularet ökas med två linser, genom hvilka
bilden återfår sin rätta ställning. En sådan tub kallas
jordtu-ben eller terresterkikaren.

De stora tuberna på observatorierna brukar man kalla
re-fraktorer. Deras styrka är så mycket större, ju större
objektivglas de hafva. Att genom gjutning och slipning
åstadkomma sådana af tillräcklig renhet är förenadt med ej ringa
svårighet. Man förstår dock nu förfärdiga sådana, som hafva

en diameter af ända till 50 centimeter, medan förut redan

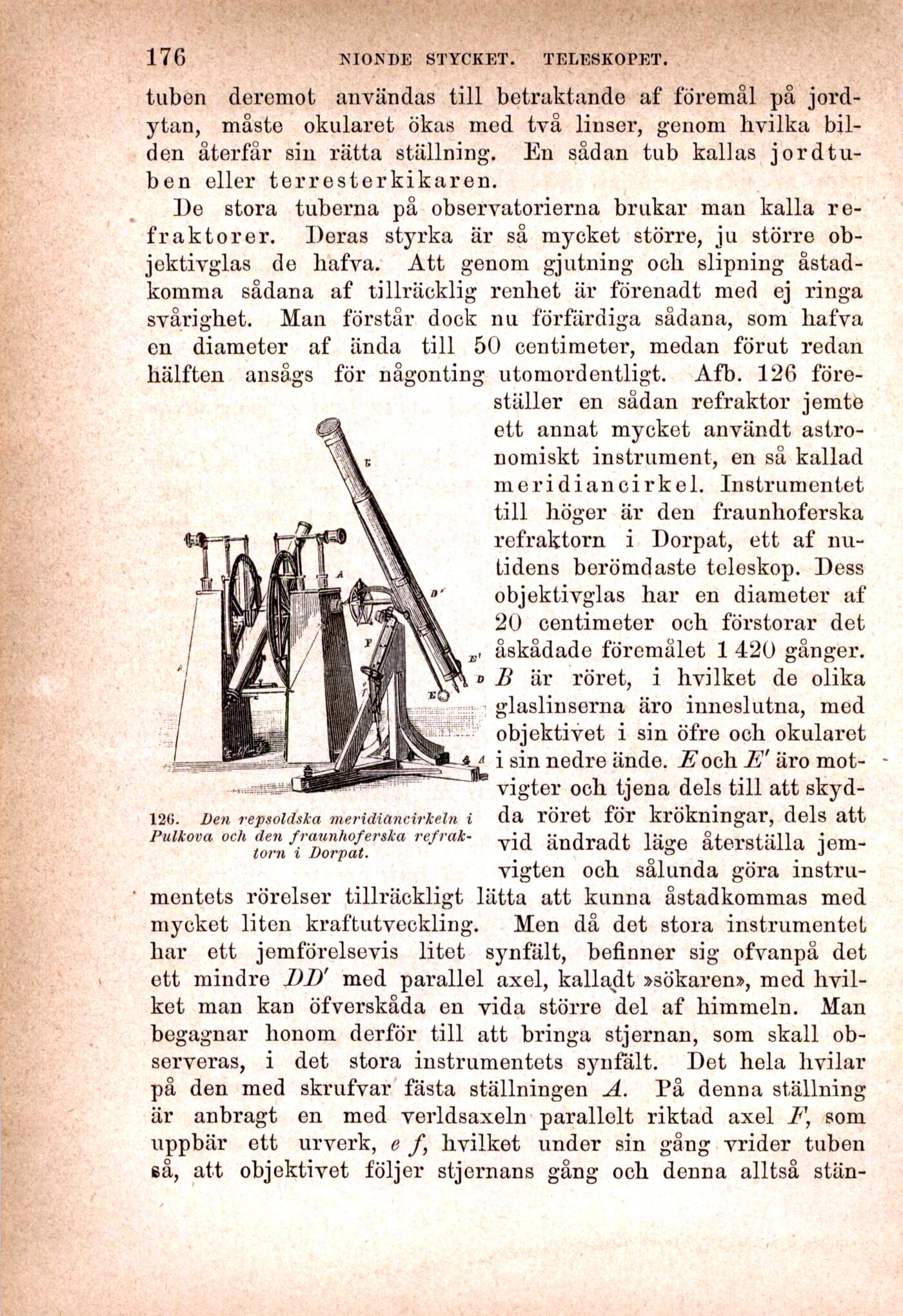

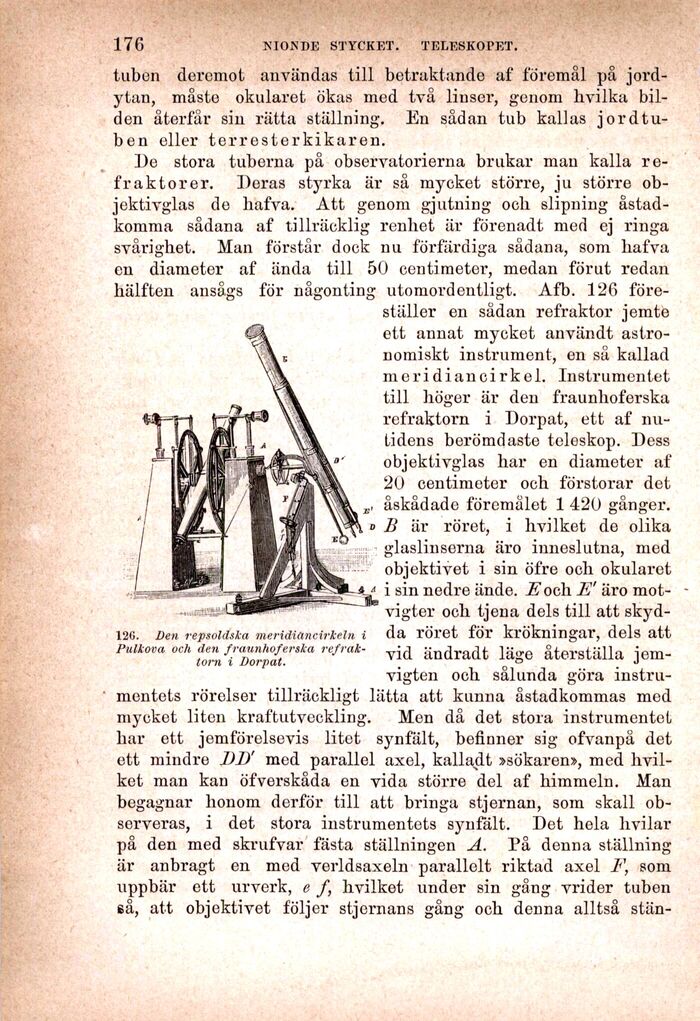

hälften ansågs för någonting utomordentligt. Afb. 126
föreställer en sådan refraktor jemte
ett annat mycket användt
astronomiskt instrument, en så kallad
meridiancirkel. Instrumentet
till höger är den fraunhoferska

refraktorn i Dorpat, ett af nu-

tidens berömdaste teleskop. Dess
objektivglas har en diameter af
20 centimeter och förstorar det
åskådade föremålet 1 420 gånger.
B är röret, i hvilket de olika
glaslinserna äro inneslutna, med
objektivet i sin öfre och okularet
i sin nedre ände. F och E’ äro
mot-vigter och tjena dels till att skyd-

126. Den repsoidska meridiancirkeln i da röret för krökningar, dels att
Pulkova och denjraunhoferska re/rak- yid ändradt läge återställa jem-

vigten och sålunda göra
instrumentets rörelser tillräckligt lätta att kunna åstadkommas med
mycket liten kraftutveckling. Men då det stora instrumentet
har ett jemförelsevis litet synfält, befinner sig ofvanpå det
ett mindre DDr med parallel axel, kallad t »sökaren», meä
hvilket man kan öfverskåda en vida större del af himmeln. Man
begagnar honom derför till att bringa stjernan, som skall
observeras, i det stora instrumentets synfält. Det hela hvilar
på den med skrufvar fästa ställningen A. På denna ställning
är anbragt en med verldsaxeln parallelt riktad axel F, som
uppbär ett urverk, e /, hvilket under sin gång vrider tuben
så, att objektivet följer stjernans gång och denna alltså stän-
