watts Ångmaskin. 209
är nämligen sluten i båda ändarna, och på hans öfre lock är
ett rundt hål, hvari kolfstången måste passa så noga, att ingen
ånga derigenom kan bortgå. Denna tätning åstadkommes
genom en i cylinderns lock anbragt, tätt tillskrufvad så kallad
packdosa, fyld med dref eller hampa, genom hvilken
kolfstången går utan att komma i beröring med sjelfva metallen. Då
stången är glatt polerad, blir friktionen härvid högst obetydlig.
Från ångpannan k (afb. 142) strömmar ångan genom röret
BD in i slidskåpet S, hvarifrån hon medelst den upp- och
nedgående sliden, hvilken vi strax skola närmare beskrifva,
ledes vexelvis öfver och under kolfven C, hvarigenom denna
drifves ömsevis nedåt och uppåt i cylindern. Från kolfven
öfverföres rörelsen medelst kolfstången till balansen och från
denna medelst
vefstaken och
vefven till [-svänghjuls-axeln, hvarifrån-]
{+svänghjuls-
axeln, hvari-
från+} kraften
öfverföres till
de
arbetsmaskiner, för
hvilkas
drif-vande ångmaskinen är
af-sedd. Från

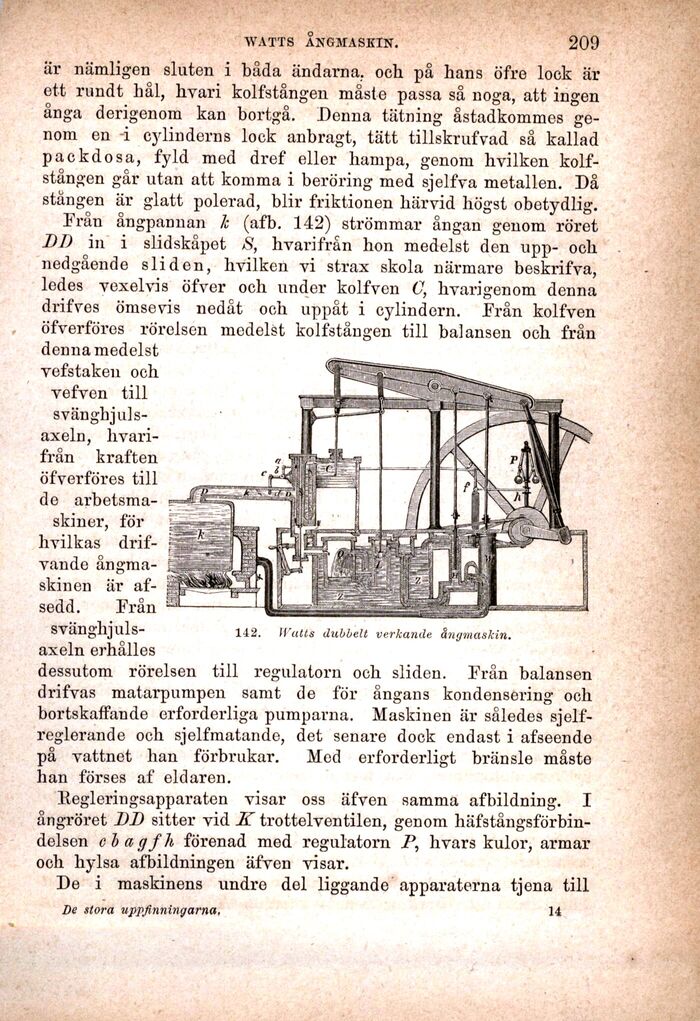

Svänghjuls- 142. Watts dubbelt verkande ångmaskin.
axeln erhålles
dessutom rörelsen till regulatorn och sliden. Från balansen
drifvas matarpumpen samt de för ångans kondensering och
bortskaffande erforderliga pumparna. Maskinen är således
sjelf-reglerande och sjelfmatande, det senare dock endast i afseende
på vattnet han förbrukar. Med erforderligt bränsle måste
han förses af eldaren.
Regleringsapparaten visar oss äfven samma afbildning. I
ångröret DD sitter vid K trottelventilen, genom
häfstångsförbin-delsen clagfh förenad med regulatorn P, hvars kulor, armar
och hylsa af bildningen äfven visar.
De i maskinens undre del liggande apparaterna tjena till
