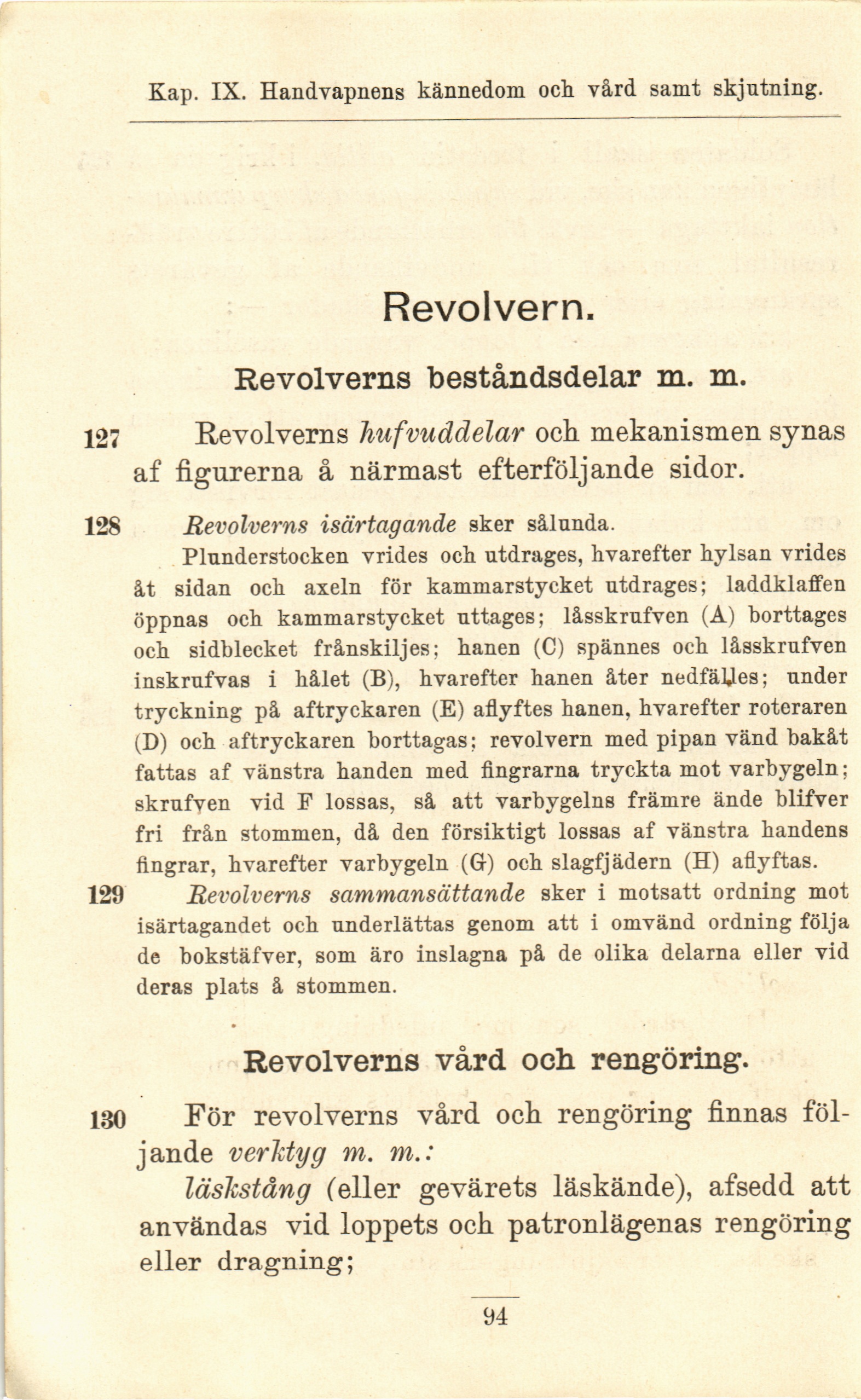

Kap. IX. Hand vapnens kännedom och vård samt skjutning.

Revolvern.

Revolverns beståndsdelar m. m.

127 Revolverns hufvuddelar och mekanismen synas
af figurerna å närmast efterföljande sidor.

128 Revolverns isärtagande sker sålunda.
Plunderstocken vrides och utdrages, hvarefter hylsan vrides

åt sidan och axeln för kammarstycket utdrages; laddklaffen
öppnas och kammarstycket uttages; låsskrufven (A) borttages
och sidblecket frånskiljes; hanen (C) spännes och låsskrufven
inskrufvas i hålet (B), hvarefter hanen åter nedfäljes; under
tryckning på aftryckaren (E) aflyftes hanen, hvarefter roteraren
(D) och aftryckaren borttagas; revolvern med pipan vänd bakåt
fattas af vänstra handen med fingrarna tryckta mot varbygeln:
skrufven vid F lossas, så att varbygelns främre ände blifver
fri från stommen, då den försiktigt lossas af vänstra handens
fingrar, hvarefter varbygeln (Gr) och slagfjädern (H) aflyftas.

129 Revolverns sammansättande sker i motsatt ordning mot
isärtagandet och underlättas genom att i omvänd ordning följa
de bokstäfver, som äro inslagna på de olika delarna eller vid
deras plats å stommen.

Revolverns vård och rengöring.

180 För revolverns vård och rengöring finnas
följande verlityg m. ni.:

läslistång (eller gevärets läskände), afsedd att
användas vid loppets och patronlägenas rengöring
eller dragning;

94
