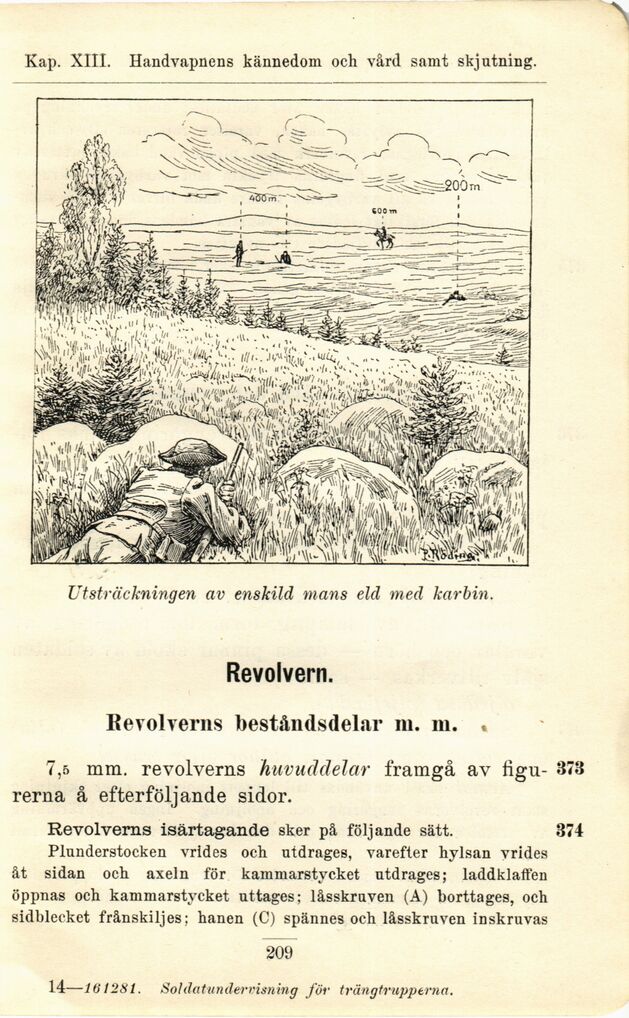

Kap. XIII. Haiidvapnens kännedom och vård samt skjutning.
Utsträckningen av enskild mans eld med karbin.
Revolvern.
Revolverns beståndsdelar ni. m. *
7,5 mm. revolverns huvuddelar framgå av
figurerna å efterföljande sidor.
Revolverns isärtagande sker på följande sätt.
Plunderstocken vrides och utdrages, varefter hylsan vrides
åt sidan och axeln för kammarstycket utdrages; laddklaften
öppnas och kammarstycket uttages: låsskruven (A) borttages, och
sidblecket frånskiljes; hanen (C) spännes och låsskruven inskruvas
209
14 —161281. Sol dat undervisning Jör trängtrupptvnn.
