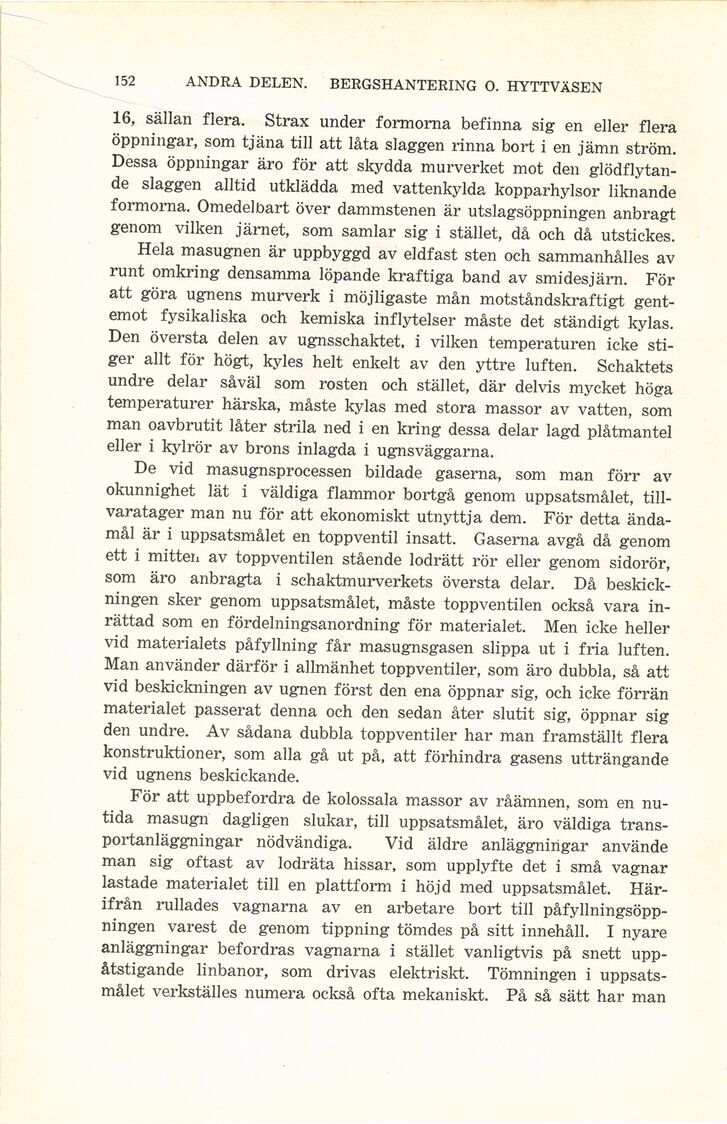

scanned image

<< prev. page << föreg. sida <<     >> nästa sida >> next page >>


Below is the raw OCR text from the above scanned image. Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan. Ser du något fel? Korrekturläs sidan nu!

This page has never been proofread. / Denna sida har aldrig korrekturlästs.

152 ANDRA DELEN. BERGSHANTERING O. HYTTVÄSEN

16, sällan flera. Strax under formorna befinna sig en eller flera
öppningar, som tjäna till att låta slaggen rinna bort i en jämn ström.
Dessa öppningar äro för att skydda murverket mot den
glödflytande slaggen alltid utklädda med vattenkylda kopparhylsor liknande
formorna. Omedelbart över dammstenen är utslagsöppningen anbragt
genom vilken järnet, som samlar sig i stället, då och då utstickes.

Hela masugnen är uppbyggd av eldfast sten och sammanhålles av
runt omkring densamma löpande kraftiga band av smidesjärn. För
att göra ugnens murverk i möjligaste mån motståndskraftigt
gentemot fysikaliska och kemiska inflytelser måste det ständigt kylas.
Den översta delen av ugnsschaktet, i vilken temperaturen icke
stiger allt för högt, kyles helt enkelt av den yttre luften. Schaktets
undre delar såväl som rosten och stället, där delvis mycket höga
temperaturer härska, måste kylas med stora massor av vatten, som
man oavbrutit låter strila ned i en kring dessa delar lagd plåtmantel
eller i kylrör av brons inlagda i ugnsväggarna.

De vid masugnsprocessen bildade gaserna, som man förr av
okunnighet lät i väldiga flammor bortgå genom uppsatsmålet,
tillvaratager man nu för att ekonomiskt utnyttja dem. För detta
ändamål är i uppsatsmålet en toppventil insatt. Gaserna avgå då genom
ett i mitten av toppventilen stående lodrätt rör eller genom sidorör,
som äro anbragta i schaktmurverkets översta delar. Då
beskickningen sker genom uppsatsmålet, måste toppventilen också vara
inrättad som en fördelningsanordning för materialet. Men icke heller
vid materialets påfyllning får masugnsgasen slippa ut i fria luften.
Man använder därför i allmänhet toppventiler, som äro dubbla, så att
vid beskickningen av ugnen först den ena öppnar sig, och icke förrän
materialet passerat denna och den sedan åter slutit sig, öppnar sig
den undre. Av sådana dubbla toppventiler har man framställt flera
konstruktioner, som alla gå ut på, att förhindra gasens utträngande
vid ugnens beskickande.

För att uppbefordra de kolossala massor av råämnen, som en
nutida masugn dagligen slukar, till uppsatsmålet, äro väldiga
transportanläggningar nödvändiga. Vid äldre anläggningar använde
man sig oftast av lodräta hissar, som upplyfte det i små vagnar
lastade materialet till en plattform i höjd med uppsatsmålet.
Härifrån rullades vagnarna av en arbetare bort till
påfyllningsöppningen varest de genom tippning tömdes på sitt innehåll. I nyare
anläggningar befordras vagnarna i stället vanligtvis på snett
uppåtstigande linbanor, som drivas elektriskt. Tömningen i
uppsatsmålet verkställes numera också ofta mekaniskt. På så sätt har man
