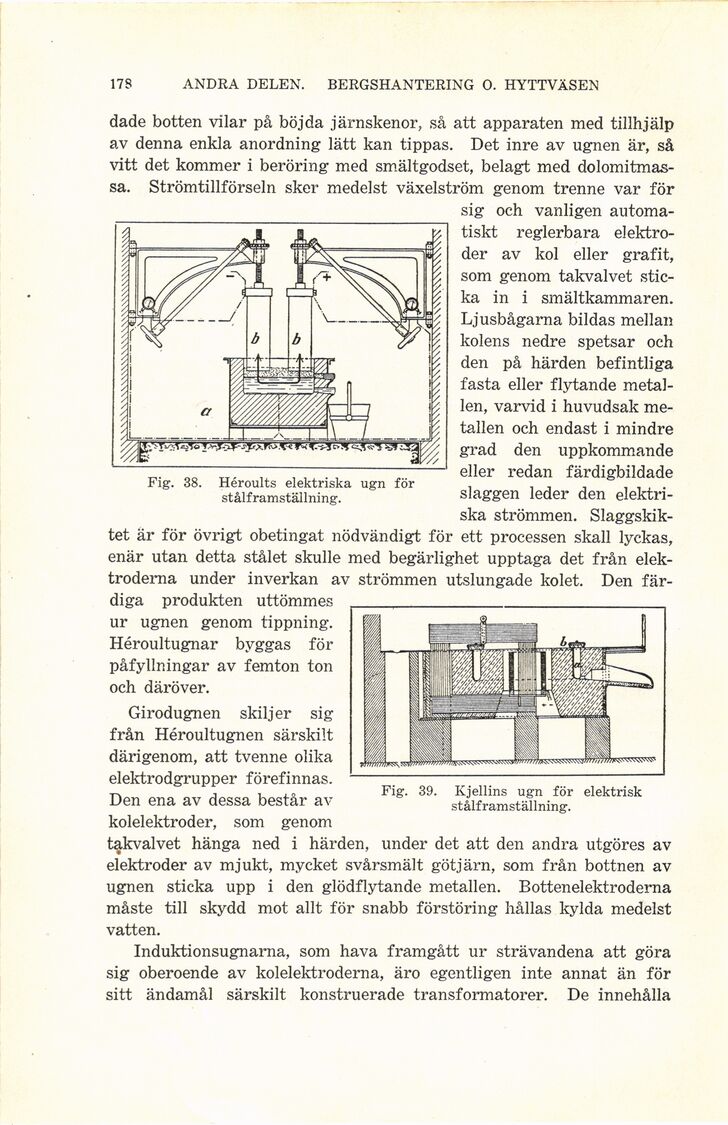

178
ANDRA DELEN. BERGSHANTERING O. HYTTVÄSEN
dade botten vilar på böjda järnskenor, så att apparaten med tillhjälp
av denna enkla anordning lätt kan tippas. Det inre av ugnen är, så
vitt det kommer i beröring med smältgodset, belagt med
dolomitmas-sa. Strömtillförseln sker medelst växelström genom trenne var för
sig och vanligen
automatiskt reglerbara
elektroder av kol eller grafit,
som genom takvalvet
sticka in i smältkammaren.
Ljusbågarna bildas mellan
kolens nedre spetsar och
den på härden befintliga
fasta eller flytande
metallen, varvid i huvudsak
metallen och endast i mindre
grad den uppkommande
eller redan färdigbildade
slaggen leder den
elektriska strömmen.
Slaggskiktet är för övrigt obetingat nödvändigt för ett processen skall lyckas,
enär utan detta stålet skulle med begärlighet upptaga det från
elektroderna under inverkan av strömmen utslungade kolet. Den
färdiga produkten uttömmes
ur ugnen genom tippning.
Héroultugnar byggas för
påfyllningar av femton ton
och däröver.
Girodugnen skiljer sig
från Héroultugnen särskilt
därigenom, att tvenne olika
elektrodgrupper förefinnas.
Den ena av dessa består av
kolelektroder, som genom
takvalvet hänga ned i härden, under det att den andra utgöres av
elektroder av mjukt, mycket svårsmält göt järn, som från bottnen av
ugnen sticka upp i den glödflytande metallen. Bottenelektroderna
måste till skydd mot allt för snabb förstöring hållas kylda medelst
vatten.
Induktionsugnarna, som hava framgått ur strävandena att göra
sig oberoende av kolelektroderna, äro egentligen inte annat än för
sitt ändamål särskilt konstruerade transformatorer. De innehålla
Fig. 38. Héroults elektriska ugn för
stålframställning.
Fig. 39. Kjellins ugn för elektrisk
stålframställning.
