212 ANDRA DELEN. BERGSHANTERING O. HYTTVÄSEN

och möter den nedifrån kommande gasen, som på detta sätt
grundligt tvättas. Vattnet, som efter passagen genom skrubbern
innehåller en hel del ur gasen borttagna föroreningar, kallas gasvatten
och uppsamlas i brunnar även det för vidare behandling.
Emellertid innehåller gasen fortfarande föroreningar, som icke få medfölja
i den färdiga produkten. Dessa utgöras till största delen av
svavelväte, och för att befrias härifrån ledes gasen genom de så kallade
reningskistorna. I en sådan är en "reningsmassa" upplagd på ett

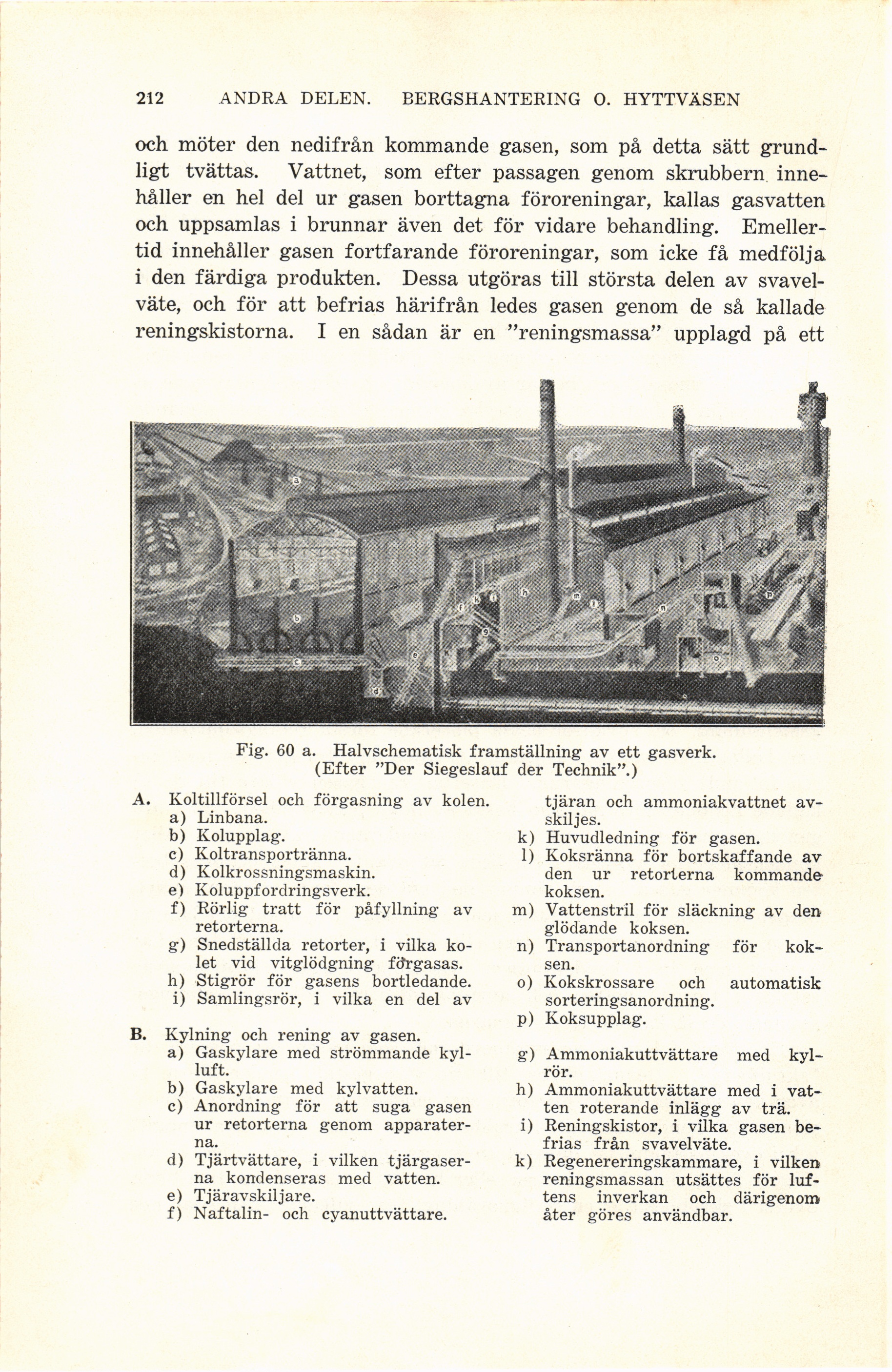

Fig. 60 a. Halvschematisk framställning av ett gasverk.
(Efter "Der Siegeslauf der Technik".)

A. Koltillförsel och förgasning av kolen.

a) Linbana.

b) Kolupplag.

c) Koltransportränna.

d) Kolkrossningsmaskin.

e) Koluppfordringsverk.

f) Rörlig tratt för påfyllning av
retorterna.

g) Snedställda retorter, i vilka
kolet vid vitglödgning förgasas.

h) Stigrör för gasens bortledande.

i) Samlingsrör, i vilka en del av

B. Kylning och rening av gasen.

a) Gaskylare med strömmande
kylluft.

b) Gaskylare med kylvatten.

c) Anordning för att suga gasen
ur retorterna genom
apparaterna.

d) Tjärtvättare, i vilken
tjärgaser-na kondenseras med vatten.

e) Tjäravskiljare.

f) Naftalin- och cyanuttvättare.

tjäran och ammoniakvattnet
avskiljes.

k) Huvudledning för gasen.

1) Koksränna för bortskaffande av
den ur retorterna kommande
koksen.

m) Vattenstril för släckning av den
glödande koksen.

n) Transportanordning för
koksen.

0) Kokskrossare och automatisk
sorteringsanordning.

p) Koksupplag.

g) Ammoniakuttvättare med
kylrör.

h) Ammoniakuttvättare med i
vatten roterande inlägg av trä.

1) Reningskistor, i vilka gasen
befrias från svavelväte.

k) Regenereringskammare, i vilken
reningsmassan utsättes för
luftens inverkan och därigenom
åter göres användbar.
