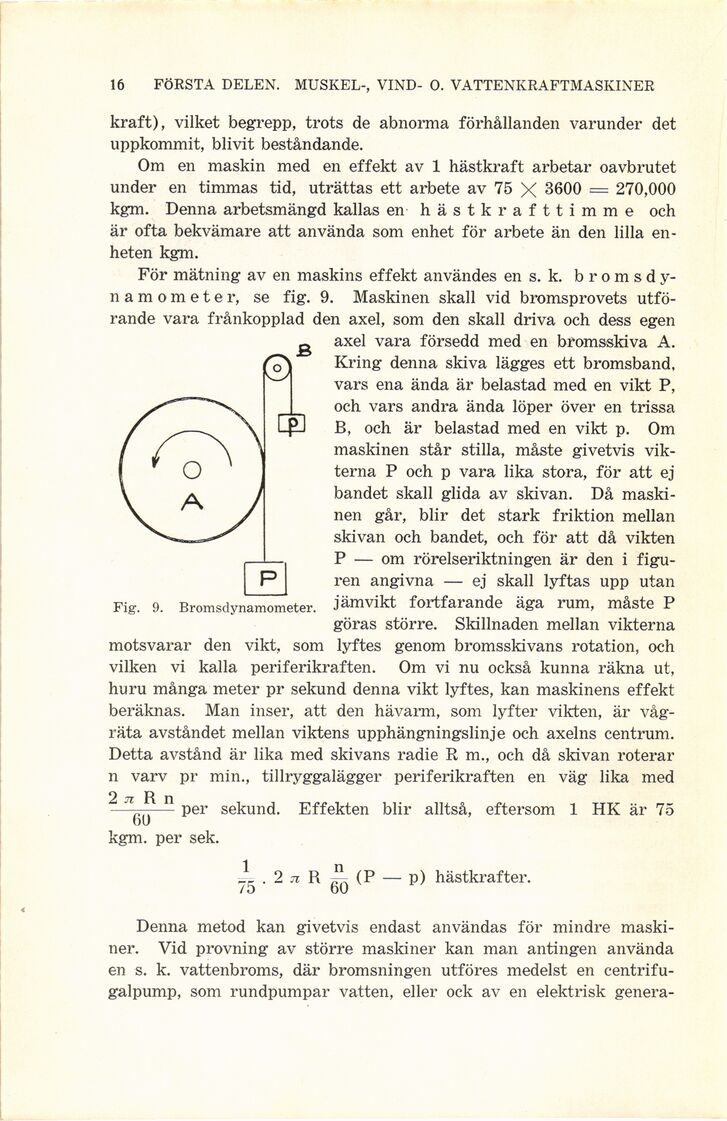

"16 FÖRSTA DELEN. MUSKEL-, VIND- O. VATTENKRAFTMASKINER
kraft), vilket begrepp, trots de abnorma förhållanden varunder det
uppkommit, blivit beståndande.
Om en maskin med en effekt av 1 hästkraft arbetar oavbrutet
under en timmas tid, uträttas ett arbete av 75 X 3600 = 270,000
kgm. Denna arbetsmängd kallas en hästkrafttimme och
är ofta bekvämare att använda som enhet för arbete än den lilla
enheten kgm.
För mätning av en maskins effekt användes en s. k. bromsd
y-namometer, se fig. 9. Maskinen skall vid bromsprovets
utförande vara frånkopplad den axel, som den skall driva och dess egen
axel vara försedd med en bromsskiva A.
Kring denna skiva lägges ett bromsband,
vars ena ända är belastad med en vikt P,
och vars andra ända löper över en trissa
B, och är belastad med en vikt p. Om
maskinen står stilla, måste givetvis
vikterna P och p vara lika stora, för att ej
bandet skall glida av skivan. Då
maskinen går, blir det stark friktion mellan
skivan och bandet, och för att då vikten
P — om rörelseriktningen är den i
figuren angivna — ej skall lyftas upp utan
jämvikt fortfarande äga rum, måste P
göras större. Skillnaden mellan vikterna
motsvarar den vikt, som lyftes genom bromsskivans rotation, och
vilken vi kalla periferikraften. Om vi nu också kunna räkna ut,
huru många meter pr sekund denna vikt lyftes, kan maskinens effekt
beräknas. Man inser, att den hävarm, som lyfter vikten, är
vågräta avståndet mellan viktens upphängningslinje och axelns centrum.
Detta avstånd är lika med skivans radie R m., och då skivan roterar
n varv pr min., tillryggalägger periferikraften en väg lika med
" n per sekund. Effekten blir alltså, eftersom 1 HK är 75
oü
kgm. per sek.
}- . 2 ti R " (P — p) hästkrafter.
/£> bü
Denna metod kan givetvis endast användas för mindre
maskiner. Vid provning av större maskiner kan man antingen använda
en s. k. vattenbroms, där bromsningen utföres medelst en
centrifugalpump, som rundpumpar vatten, eller ock av en elektrisk genera-
Fig-, 9. Bromsdynamometer.
