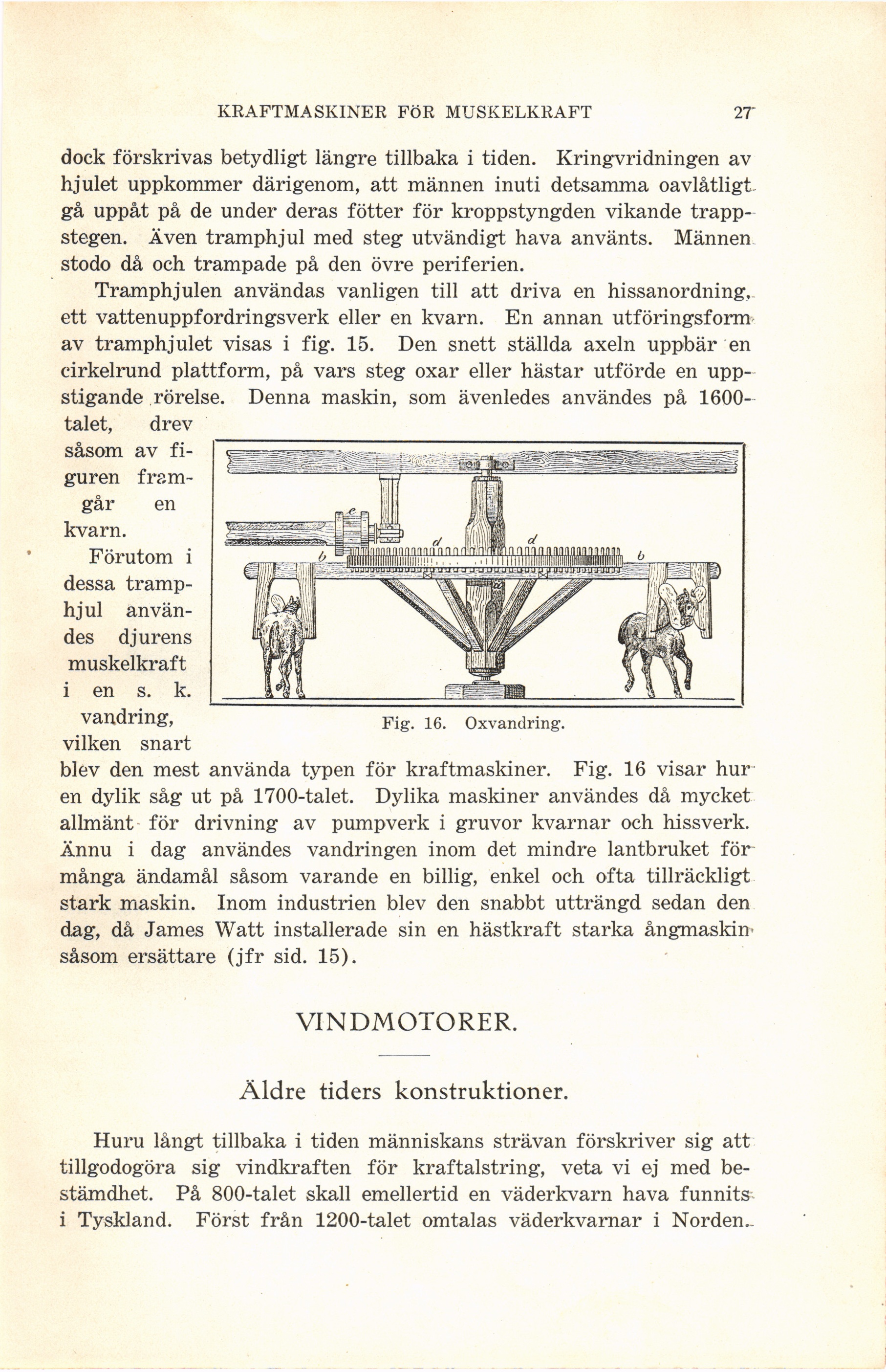

KRAFTMASKINER FÖR MUSKELKRAFT

27"

dock förskrivas betydligt längre tillbaka i tiden. Kringvridningen av
hjulet uppkommer därigenom, att männen inuti detsamma oavlåtligt
gå uppåt på de under deras fötter för kroppstyngden vikande
trappstegen. Även tramphjul med steg utvändigt hava använts. Männen
stodo då och trampade på den övre periferien.

Tramphjulen användas vanligen till att driva en hissanordning,
ett vattenuppfordringsverk eller en kvarn. En annan utföringsform
av tramphjulet visas i fig. 15. Den snett ställda axeln uppbär en
cirkelrund plattform, på vars steg oxar eller hästar utförde en
uppstigande rörelse. Denna maskin, som ävenledes användes på
1600-talet, drev
såsom av
figuren framgår en
kvarn.

Förutom i
dessa
tramphjul användes djurens
muskelkraft
i en s. k.

vandring,
vilken snart

blev den mest använda typen för kraftmaskiner. Fig. 16 visar hur
en dylik såg ut på 1700-talet. Dylika maskiner användes då mycket
allmänt för drivning av pumpverk i gruvor kvarnar och hissverk.
Ännu i dag användes vandringen inom det mindre lantbruket för
många ändamål såsom varande en billig, enkel och ofta tillräckligt
stark maskin. Inom industrien blev den snabbt utträngd sedan den
dag, då James Watt installerade sin en hästkraft starka
ångmaskin-såsom ersättare (jfr sid. 15).

VINDMOTORER.

Äldre tiders konstruktioner.

Huru långt tillbaka i tiden människans strävan förskriver sig att
tillgodogöra sig vindkraften för kraftalstring, veta vi ej med
bestämdhet. På 800-talet skall emellertid en väderkvarn hava funnits
i Tyskland. Först från 1200-talet omtalas väderkvarnar i Nor den.-

Fig. 16. Oxvandring.
