NYARE VINDMOTORKONSTRUKTIONER
33
vind. Vindrosen lämpar sig därför bäst, där man behöver en mera
konstant, men tämligen obetydlig kraftutveckling, under det att den
4- eller 6-vingade typen mest lämpar sig för större anläggningar,
där så stor kraftutveckling som möjligt erfordras. Dessa rön
överensstämma väl med den danske professorn Poul la Cours på
1890-talet utförda undersökningar av vindkraften. Vingantalet sex för
den sistnämnda typen är det
mest brukliga och
vindkraften har så att säga själv
anvisat detta tal som det
lämpligaste. En dansk
vind-motorbyggare hade försett
ett vindhjul med tio vingar,
av vilka fyra bortsletos
under en häftig storm.
Vindmotorn visade sig sedan
bliva betydligt kraftigare. Man
byggde hädanefter hjulen
med sex vingar, och fig. 25
visar en dylik efter sin
konstruktör kallad
Sören-sen-motor.
Regleringsanordningen,
som skall motverka
vindkraftens starka växlingar,
utföres vanligen Sci, citt
jalousierna, som bilda
ving-ytan, äro vridbara kring
sin längdaxel. Denna
vridning utföres samtidigt på
alla vingarnas jalousier
genom ett system av stänger, vilket står i förbindelse med en fritt
hängande tung vikt. Då vindstyrkan är stor, och alltså trycket på
jalousierna stort, öppnas dessa mer eller mindre, allteftersom det
genom stångsystemet fortledda vindtrycket förmår att lyfta vikten
mer eller mindre. Då jalousierna öppnas, blir den area, på vilken
vindtrycket verkar, mindre och vindhjulets hastighet sålunda ej
större än den tillåtna. Då vindstyrkan är liten håller viktens tyngd
jalousierna helt utslagna, sålunda erbjudande den största arean,
varigenom kraftverkan ändå kan bli lika stor. Då motorn skall stannas,
öppnas jalousierna helt och hållet. Fig. 26 visar en Sörensen-motor
IV 2

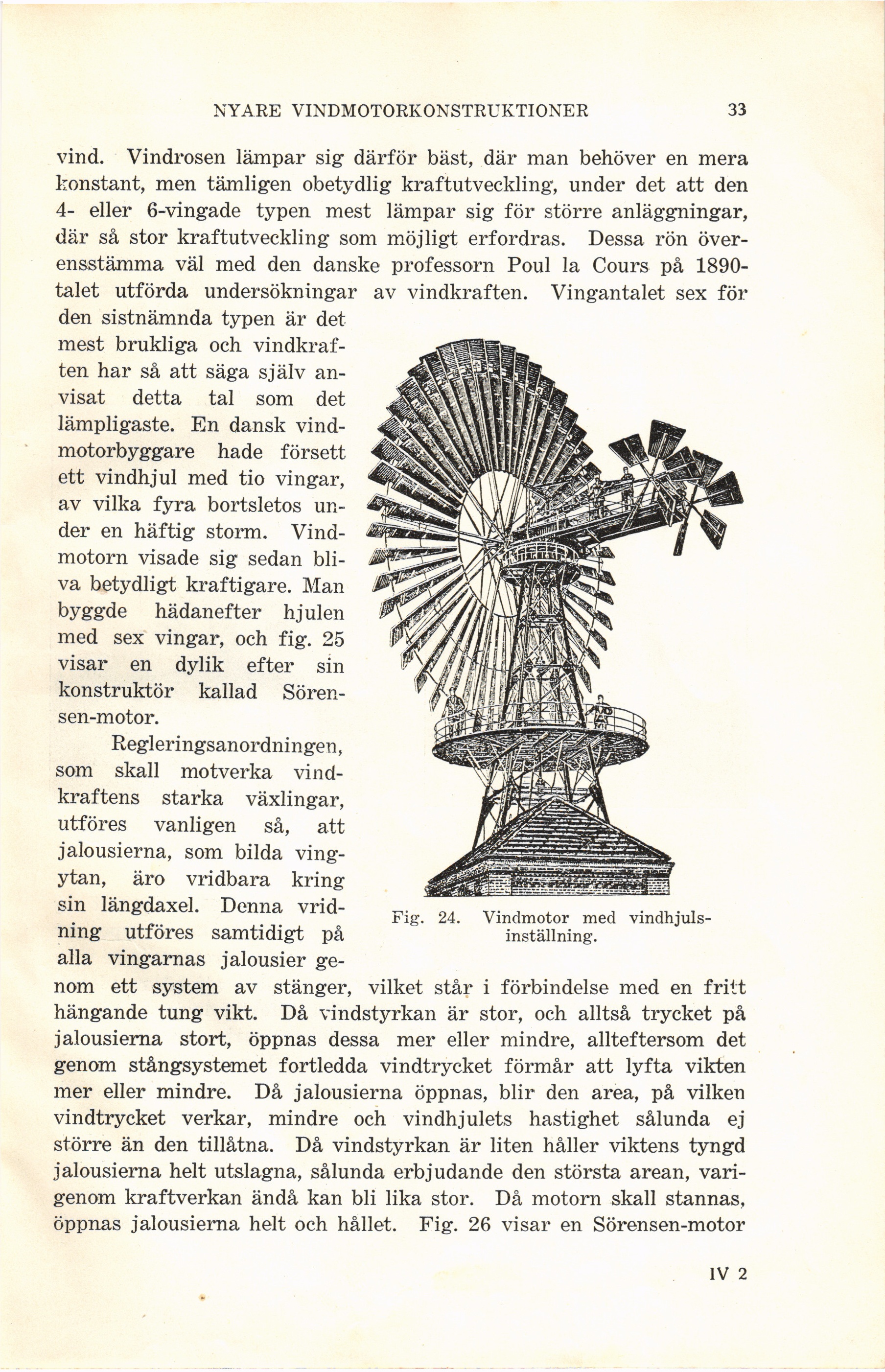

Fig. 24. Vindmotor med
vindhjuls-inställning.
