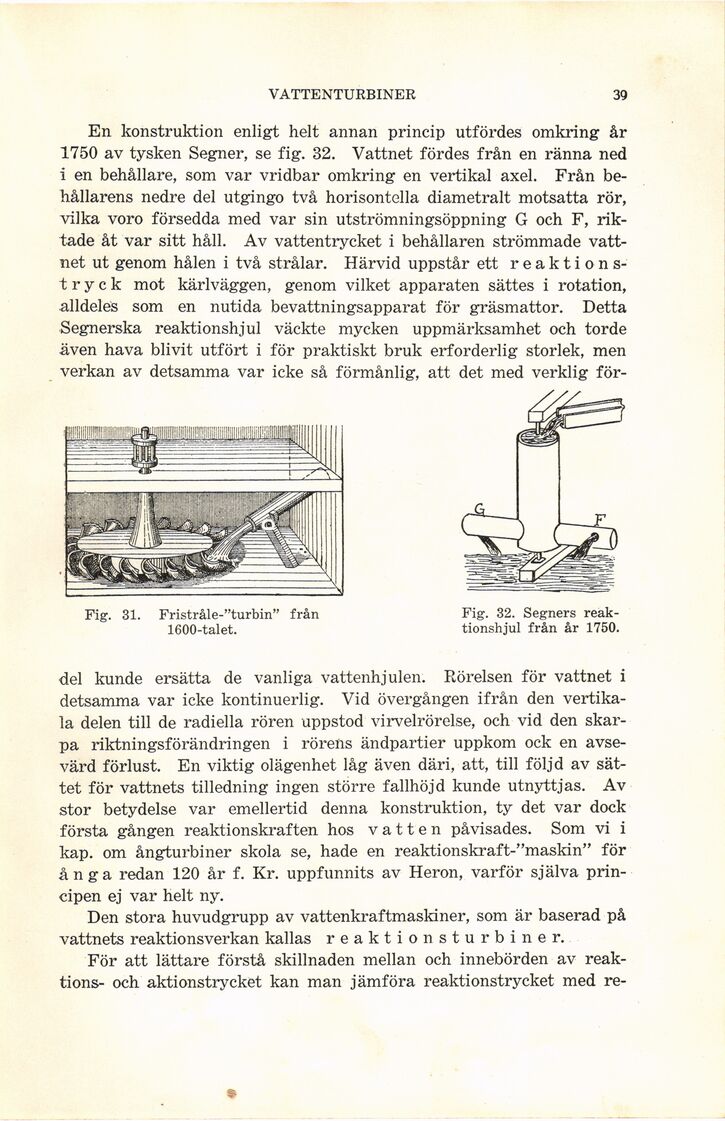

Below is the raw OCR text
from the above scanned image.
Do you see an error? Proofread the page now!
Här nedan syns maskintolkade texten från faksimilbilden ovan.
Ser du något fel? Korrekturläs sidan nu!
This page has never been proofread. / Denna sida har aldrig korrekturlästs.
VATTENTURBINER
39-
En konstruktion enligt helt annan princip utfördes omkring år
1750 av tysken Segner, se fig. 32. Vattnet fördes från en ränna ned
i en behållare, som var vridbar omkring en vertikal axel. Från
behållarens nedre del utgingo två horisontella diametralt motsatta rör,
vilka voro försedda med var sin utströmningsöppning G och F,
riktade åt var sitt håll. Av vattentrycket i behållaren strömmade
vattnet ut genom hålen i två strålar. Härvid uppstår ett
reaktions-tryck mot kärlväggen, genom vilket apparaten sättes i rotation,
alldeles som en nutida bevattningsapparat för gräsmattor. Detta
Segnerska reaktionshjul väckte mycken uppmärksamhet och torde
även hava blivit utfört i för praktiskt bruk erforderlig storlek, men
verkan av detsamma var icke så förmånlig, att det med verklig för-
Fig. 31. Fristråle-"turbin" från
1600-talet.
del kunde ersätta de vanliga vattenhjulen. Rörelsen för vattnet i
detsamma var icke kontinuerlig. Vid övergången ifrån den
vertikala delen till de radiella rören uppstod virvelrörelse, och vid den
skarpa riktningsförändringen i rörens ändpartier uppkom ock en
avsevärd förlust. En viktig olägenhet låg även däri, att, till följd av
sättet för vattnets tilledning ingen större fallhöjd kunde utnyttjas. Av
stor betydelse var emellertid denna konstruktion, ty det var dock
första gången reaktionskraften hos vatten påvisades. Som vi i
kap. om ångturbiner skola se, hade en reaktionskraft-"maskin" för
ånga redan 120 år f. Kr. uppfunnits av Heron, varför själva
principen ej var helt ny.
Den stora huvudgrupp av vattenkraftmaskiner, som är baserad på
vattnets reaktionsverkan kallas reaktionsturbiner.
För att lättare förstå skillnaden mellan och innebörden av
reaktions- och aktionstrycket kan man jämföra reaktionstrycket med re-
Fig. 32. Segners
reaktionshjul från år 1750.
