"50 FÖRSTA DELEN. MUSKEL-, VIND- O. VATTENKRAFTMASKINER
mycket hög grad, men man har dock även här kommit till en undre
gräns, d. v. s. en fallhöjd så låg, att denna turbintyp, i dess
egentliga form, ej med fördel kan användas.
En ny löphjulsform har på senaste åren framkommit, som
kompletterar Francisturbinens användningsmöjlighet på detta område.
I en ledskeneapparat, liknande dennas, roterar ett propellerliknande
hjul med tre eller fyra vingar. Den yttre kransen i det vanliga
löphjulet är borttaget och propellerbladets ytterkant är snett ställt i
förhållande till axelns
längdriktning, i
motsats till det vanliga
Francishjulet, vars
inloppskant är parallel!
med ledskenans
utloppskant. Härigenom
bildas ett stort fritt
rum mellan ledskenans
utloppskant och hjulets
inloppskant, varigenom
en stor vattenmängd
kan inströmma.
Denna turbin kan
tillgodogöra vattenfall med
blott en meters
fallhöjd med god
verkningsgrad och högt
varvantal. Efter
uppfinnaren kallas den
K a p 1 a n -1 u r b i n.
Då vattenmängden minskades vid turbinens reglering för mindre
effekt, visade den först utförda anläggningen dåligt resultat.
Denna olägenhet övervanns genom att man gjorde bladen vridbara, och
ställde vridningsanordningen i förbindelse med hastighetsregulatorn,
som manövrerar ledskeneapparater skövlar. Då hjulet, som nämnts,
endast är tre- eller fyr-bladigt, erbjuder ej detta några större
svårigheter.
Den första Kaplanturbinanläggningen i Norra Europa,
Forsviks-kraftstation i Sverige, visas i fig. 43. Fallhöjden är här endast 3,i•>
meter, men gör dock turbinen ej mindre än 300 varv per min.
Turbinen utvecklar 100 hkr. och driver en likströmsgenerator.

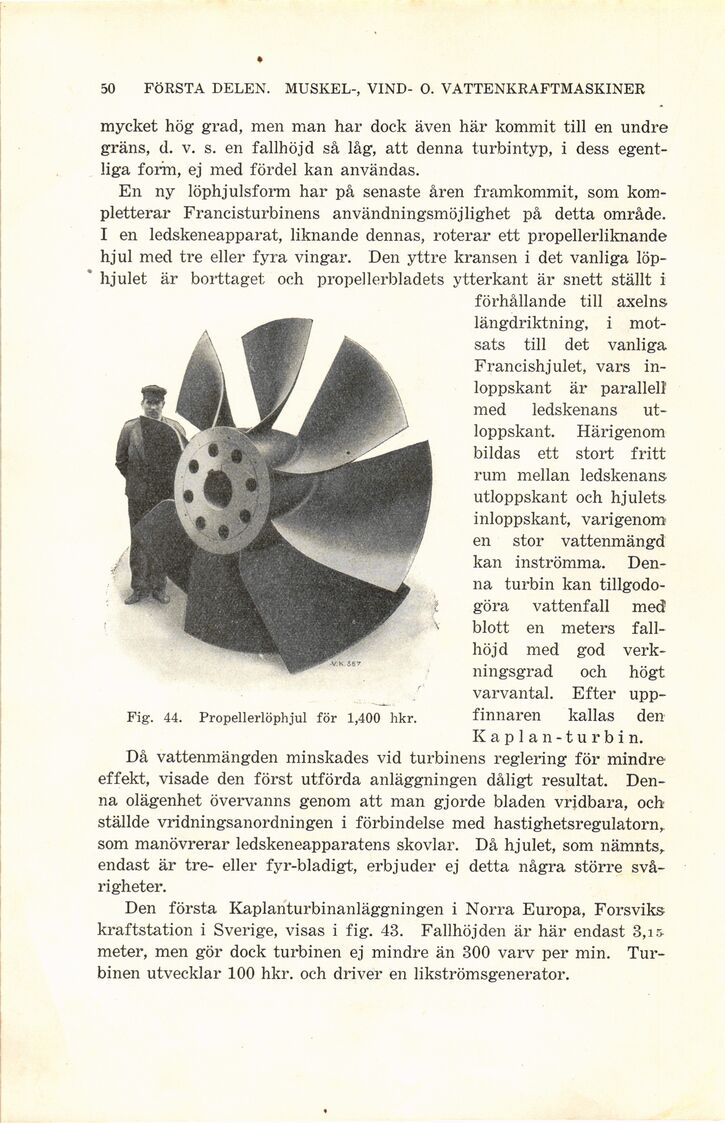

Fig. 44. Propellerlöphjul för 1,400 hkr.
