WATTS UPPFINNINGAR
75
Öppnandet och stängandet av kanalerna sker genom den
rörformiga sliden A, som erhåller sin rörelse genom den inuti liggande
stången vid punkten Z. Denna står i förbindelse med
vinkelhävar-men P, som manövreras av excentern S på maskinaxeln medelst en
excenterring. Då kolven skall gå upp inströmmar ånga genom
kanalen 2 och trycker kolven uppåt. Den på kolvens översida
befintliga ångan strömmar då ut genom kanalen 1 och ned igenom den rör-

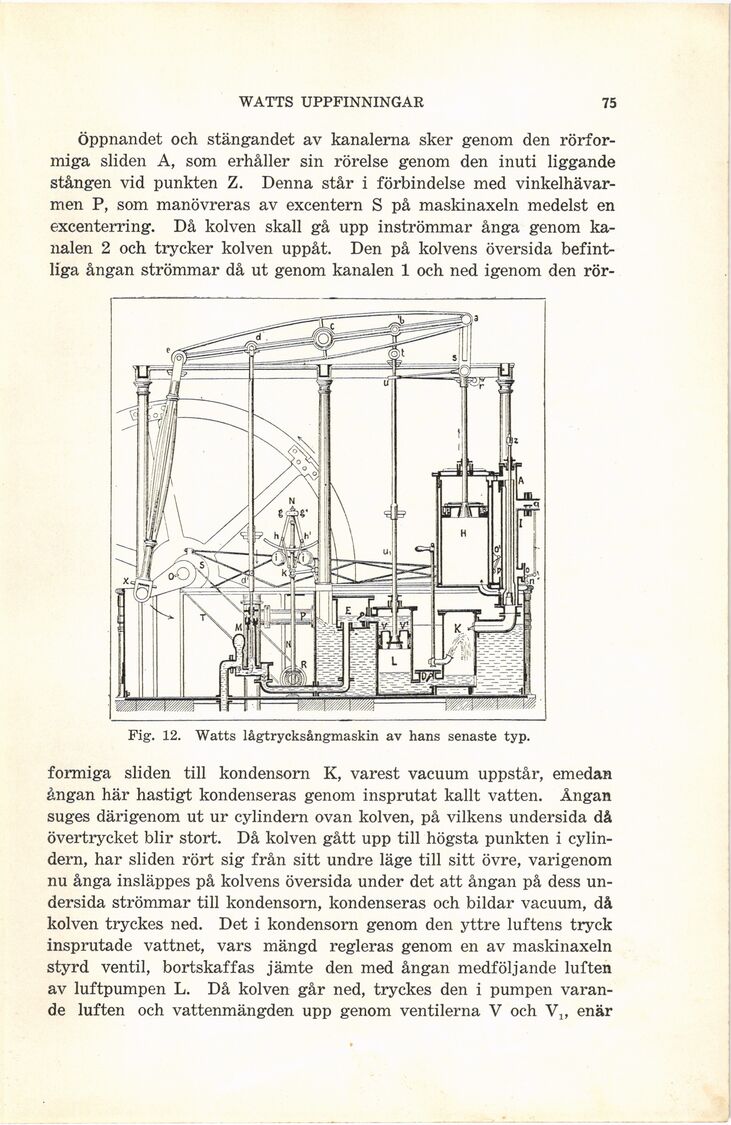

Fig. 12. Watts lågtrycksångmaskin av hans senaste typ.
formiga sliden till kondensorn K, varest vacuum uppstår, emedan
ångan här hastigt kondenseras genom insprutat kallt vatten. Ångan
suges därigenom ut ur cylindern ovan kolven, på vilkens undersida då
övertrycket blir stort. Då kolven gått upp till högsta punkten i
cylindern, har sliden rört sig från sitt undre läge till sitt övre, varigenom
nu ånga insläppes på kolvens översida under det att ångan på dess
undersida strömmar till kondensorn, kondenseras och bildar vacuum, då
kolven tryckes ned. Det i kondensorn genom den yttre luftens tryck
insprutade vattnet, vars mängd regleras genom en av maskinaxeln
styrd ventil, bortskaffas jämte den med ångan medföljande luften
av luftpumpen L. Då kolven går ned, tryckes den i pumpen
varande luften och vattenmängden upp genom ventilerna V och V1( enär
