78
ANDRA DELEN. VÄRMEMOTORER ETC.
Ett stort framsteg" till ångmaskinens förenkling gjordes, då den
stora klumpiga balansarmen borttogs, och man lät vevstaken verka
direkt på den över ångcylindern anbragta maskinaxeln. Denna
förbättring utfördes av engelsmannen
Murray, vilken även uppfann den
s. k. korta sliden, patenterad år 1802,
efter sitt utseende även kallad
mus-selsliden. En högtrycksmaskin med
båda dessa förbättringar visas i fig 13.
Vi skola nedan beskriva dennas
konstruktion och verkningssätt med
angivande av benämningarna å de olika
delarna, vilka återfinnas hos alla
ångmaskiner av denna typ.
I cylindern C rör sig kolven K, i
vilken kolvstången är fastsatt. Denna
utträder ur cylinderbottnen genom
packningsboxen S och är i sin andra ända
fastsatt i gejdskon q, vilken rör sig
mellan gejdplanen g. På gejdskons tappar
är vevstaken P lagrad, vilken överför
gejdskons upp- och nedgående rörelse
till axelns roterande medelst vevarmen K.
På vevaxeln är excenterskivan E
fastsatt, vilken omslutes av excenterringen
O. I denna är excenterstången e fäst,
vilken i sin andra ända är ledbart fäst
till slidstången r, som går in i slidskåpet
D genom packningsboxen S’.
Excenterrörelsen motsvarar en
vevrörelse med mycket liten vev, vilken är
ställd i 90° vinkel mot vevarmen K,
varför sliden, då kolven befinner sig på mitten av sitt slag, såsom i
figuren visas, står i sitt nedersta läge. Den i slidskåpet, genom
tilloppsröret d, inkommande ångan har då fri passage genom
kanalen <xa till kolvens översida och trycker denna nedåt. Den under
kolven befintliga ångan, som uträttat sitt arbete vid kolvens
uppåtgång, utströmmar då genom kanalen ~(C in i sliden och genom
avloppskanalen ß ut i avloppsröret b. Då kolven rör sig ned till botten
har sliden rört sig uppåt, varvid den öppnar för kanalen y c och
sätter kanalen a a i förbindelse med avloppet. Kolven får då ång-

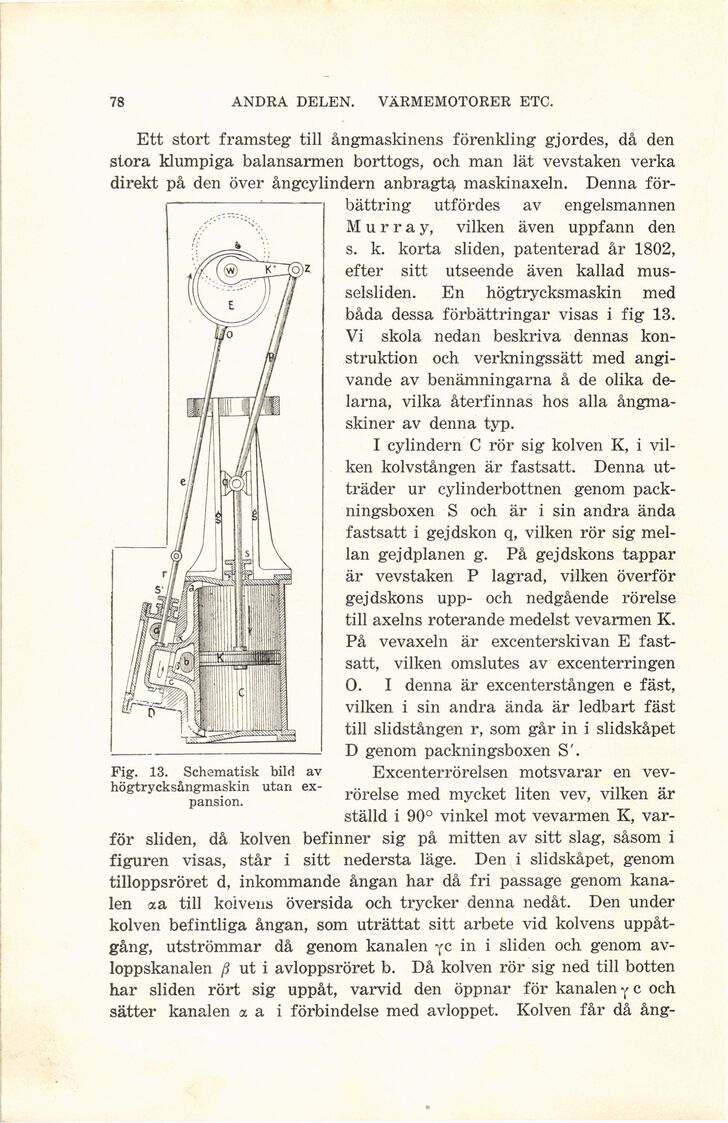

Fig. 13. Schematisk bild av
högtrycksångmaskin utan
expansion.
