ÄNGMASKINENS UTVECKLING EFTER WATTS TID 81
En tvåcylindrig maskin, där ångan först expanderar i en mindre
cylinder, högtryckscylindern och därifrån, genom en kammare, den
s. k. receivern, går in i en större cylinder, lågtryckscylindern, varest
den slutexpanderar, kallas kompoundmaskin. En sådan
visas i fig. 15. Man uppdelar på stora maskiner expansionen ofta
på tre cylindrar med olika stora diametrar, nämligen högtrycks-,
mellan- och lågtryckscylindern. En sådan maskin kallas trippel-

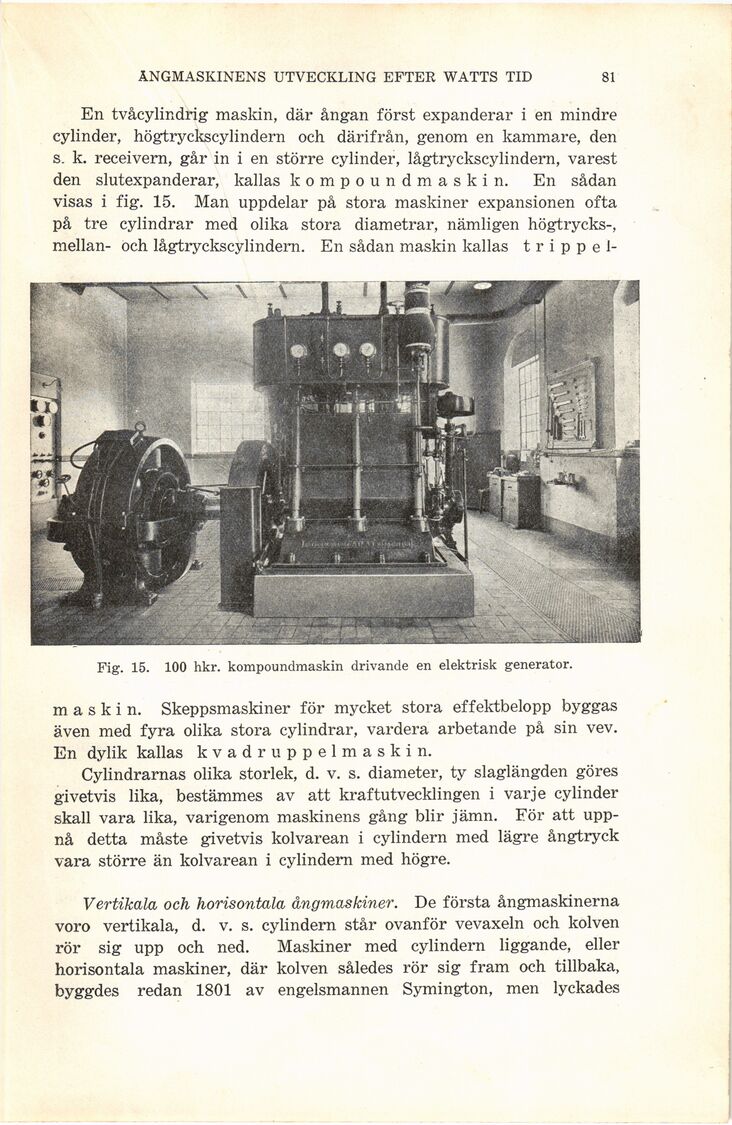

Fig. 15. 100 hkr. kompoundmaskin drivande en elektrisk generator.
maskin. Skeppsmaskiner för mycket stora effektbelopp byggas
även med fyra olika stora cylindrar, vardera arbetande på sin vev.
En dylik kallas kvadruppelmaskin.
Cylindrarnas olika storlek, d. v. s. diameter, ty slaglängden göres
givetvis lika, bestämmes av att kraftutvecklingen i varje cylinder
skall vara lika, varigenom maskinens gång blir jämn. För att
uppnå detta måste givetvis kolvarean i cylindern med lägre ångtryck
vara större än kolvarean i cylindern med högre.
Vertikala och horisontala ångmaskiner. De första ångmaskinerna
voro vertikala, d. v. s. cylindern står ovanför vevaxeln och kolven
rör sig upp och ned. Maskiner med cylindern liggande, eller
horisontala maskiner, där kolven således rör sig fram och tillbaka,
byggdes redan 1801 av engelsmannen Symington, men lyckades
