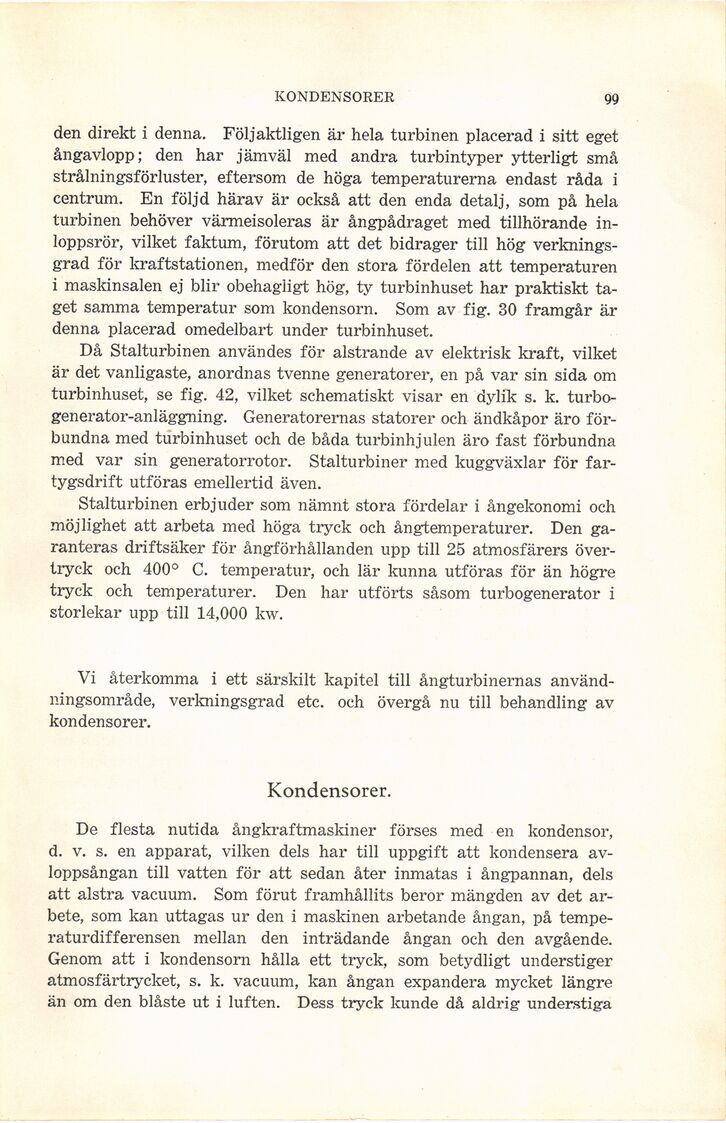

KONDENSORER
99
den direkt i denna. Följaktligen är hela turbinen placerad i sitt eget
ångavlopp; den har jämväl med andra turbintyper ytterligt små
strålningsförluster, eftersom de höga temperaturerna endast råda i
centrum. En följd härav är också att den enda detalj, som på hela
turbinen behöver värmeisoleras är ångpådraget med tillhörande
inloppsrör, vilket faktum, förutom att det bidrager till hög
verkningsgrad för kraftstationen, medför den stora fördelen att temperaturen
i maskinsalen ej blir obehagligt hög, ty turbinhuset har praktiskt
taget samma temperatur som kondensorn. Som av fig. 30 framgår är
denna placerad omedelbart under turbinhuset.
Då Stalturbinen användes för alstrande av elektrisk kraft, vilket
är det vanligaste, anordnas tvenne generatorer, en på var sin sida om
turbinhuset, se fig. 42, vilket schematiskt visar en dylik s. k.
turbogenerator-anläggning. Generatorernas statorer och ändkåpor äro
förbundna med turbinhuset och de båda turbinhjulen äro fast förbundna
med var sin generatorrotor. Stalturbiner med kuggväxlar för
fartygsdrift utföras emellertid även.
Stalturbinen erbjuder som nämnt stora fördelar i ångekonomi och
möjlighet att arbeta med höga tryck och ångtemperaturer. Den
garanteras driftsäker för ångförhållanden upp till 25 atmosfärers
övertryck och 400° C. temperatur, och lär kunna utföras för än högre
tryck och temperaturer. Den har utförts såsom turbogenerator i
storlekar upp till 14,000 kw.
Vi återkomma i ett särskilt kapitel till ångturbinernas
användningsområde, verkningsgrad etc. och övergå nu till behandling av
kondensorer.
Kondensorer.
De flesta nutida ångkraftmaskiner förses med en kondensor,
d. v. s. en apparat, vilken dels har till uppgift att kondensera
avloppsångan till vatten för att sedan åter inmatas i ångpannan, dels
att alstra vacuum. Som förut framhållits beror mängden av det
arbete, som kan uttagas ur den i maskinen arbetande ångan, på
temperaturdifferensen mellan den inträdande ångan och den avgående.
Genom att i kondensorn hålla ett tryck, som betydligt understiger
atmosfärtrycket, s. k. vacuum, kan ångan expandera mycket längre
än om den blåste ut i luften. Dess tryck kunde då aldrig understiga
