106
ANDRA DELEN. VÄRMEMOTORER ETC.
nen. Eldrören utföras vanligen, såväl för styrkans skull som för
större yta, av korrugerad plåt.
Eldrörpannans fördel ligger i att vattenytan är stör, varigenom
torr ånga erhålles, och att det stora vattenrummet medgiver mycket
varierande ångförbrukning. Den användes dock numera endast för
mindre kraftbehov, enär den blir tung och dyrbar, tar stor plats och
tåler ej höga ångtryck.

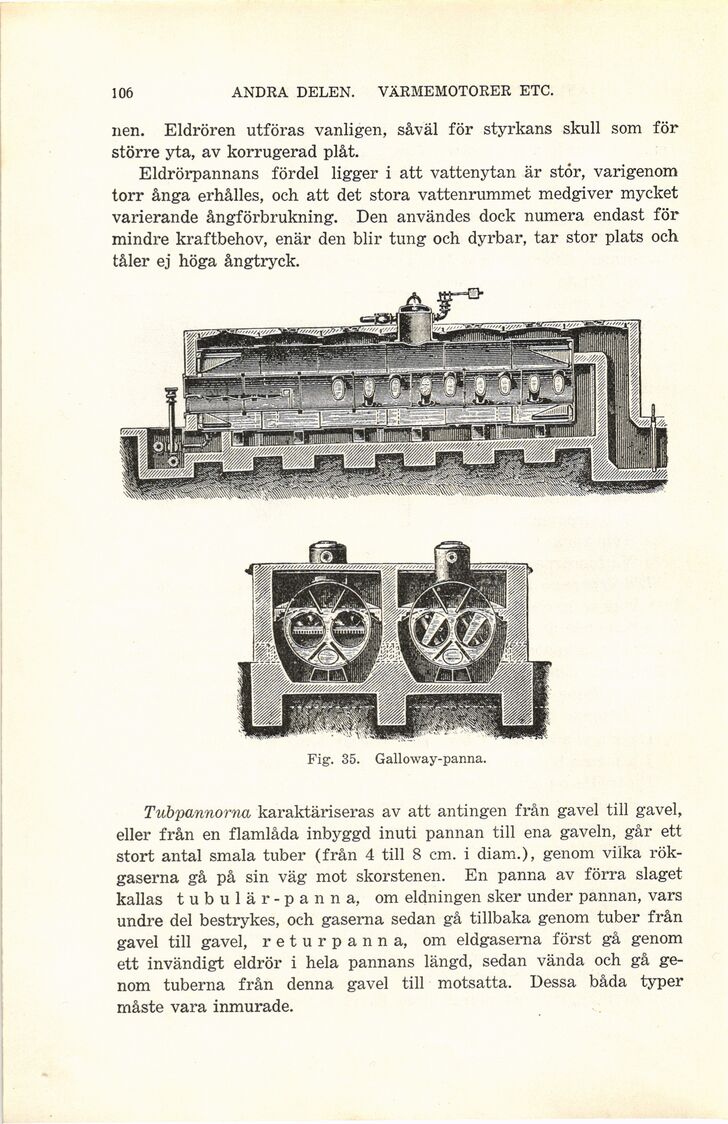

Fig. 35. Galloway-panna.
Tubpannorna karaktäriseras av att antingen från gavel till gavel,
eller från en flamlåda inbyggd inuti pannan till ena gaveln, går ett
stort antal smala tuber (från 4 till 8 cm. i diam.), genom vilka
rökgaserna gå på sin väg mot skorstenen. En panna av förra slaget
kallas tubulär-panna, om eldningen sker under pannan, vars
undre del bestrykes, och gaserna sedan gå tillbaka genom tuber från
gavel till gavel, returpanna, om eldgaserna först gå genom
ett invändigt eldrör i hela pannans längd, sedan vända och gå
genom tuberna från denna gavel till motsatta. Dessa båda typer
måste vara inmurade.
