108
ANDRA DELEN. VÄRMEMOTORER ETC.
vilka bestrykas av flammorna, under det vid tubpannorna är
tvärtom.
Den vanligaste
sjöpannan består
av en övre
cylindrisk del,
ång-samlaren, från
vars undre hälvt
utgå två
tubsatser av raka tuber
bildande c :a 90°
vinkel med
varandra. Dessa
utmynna i var sin
vattenlåda som
även utgöres av
en cylindrisk
behållare. Tubernas
antal i varje
tubsats kan variera
mellan 400 à
1,200 och ha.en
diameter av 3 à 4 centimeter. Denna typ kallas Yarrow -pannan
och användes bl. a. i de flesta marinens krigsfartyg. Figur 37
visar en exteriör
av en dylik
panna.
Fig. 38 visar en
annan typ, den s. k.
Babcock -Wi
1-; o x -pannan.
Dylika pannor byggas
för tryck upp till
30 atmosfärer och
besitta mycket stor [-ångbildningsförmå-ga.-]
{+ångbildningsförmå-
ga.+}

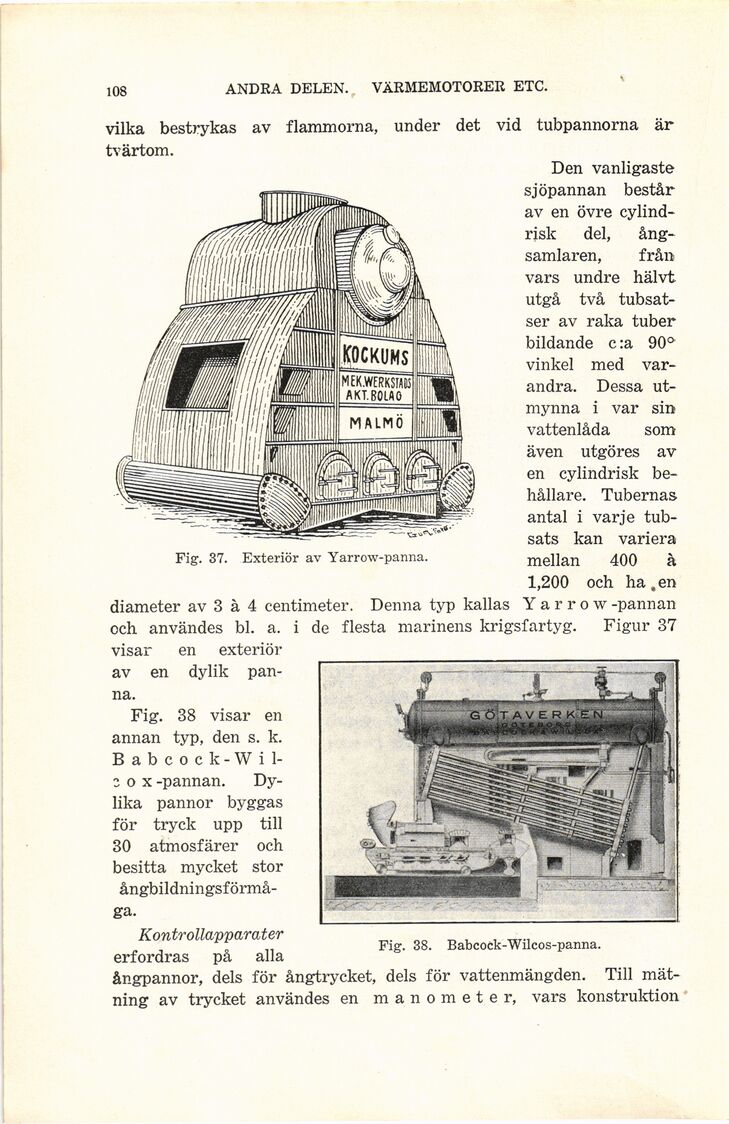

Fig. 37. Exteriör av Yarrow-panna.
Fig. 38. Babcock-Wilcos-panna.
Kontrollapparater
erfordras på alla
ångpannor, dels för ångtrycket, dels för vattenmängden. Till
mätning av trycket användes en manometer, vars konstruktion
