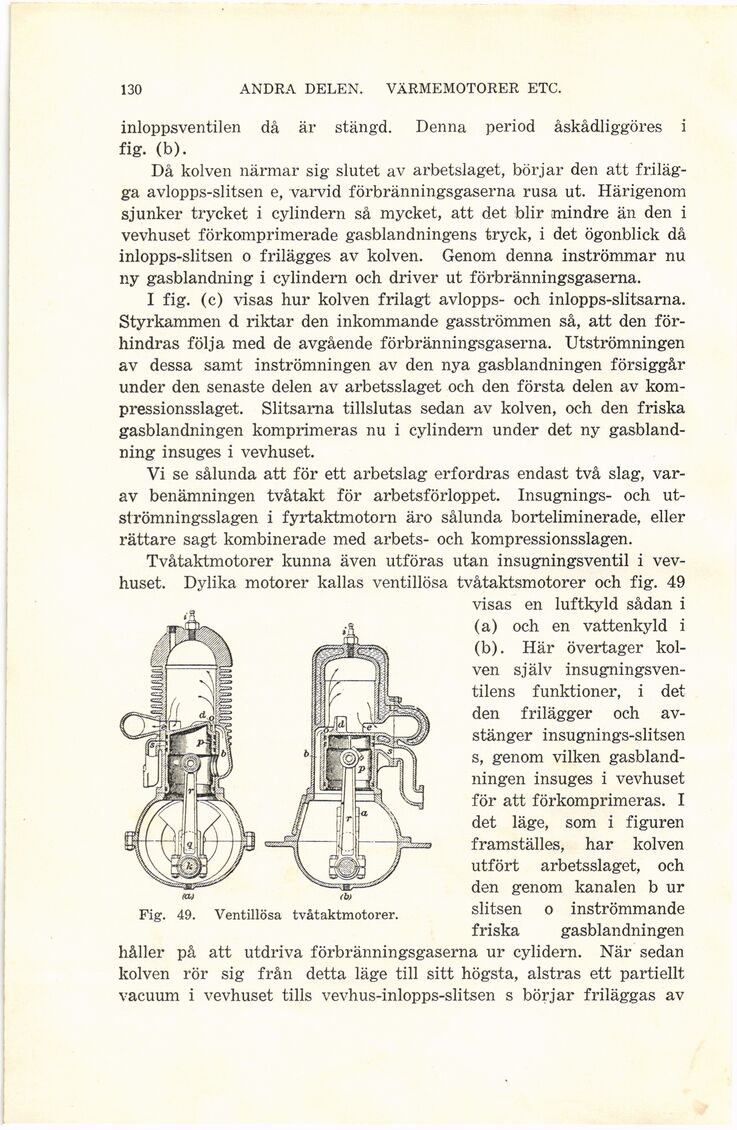

130
ANDRA DELEN. VÄRMEMOTORER ETC.
inloppsventilen då är stängd. Denna period åskådliggöres i
fig. (b).
Då kolven närmar sig slutet av arbetslaget, börjar den att
frilägga avlopps-slitsen e, varvid förbränningsgaserna rusa ut. Härigenom
sjunker trycket i cylindern så mycket, att det blir mindre än den i
vevhuset förkomprimerade gasblandningens tryck, i det ögonblick då
inlopps-slitsen o frilägges av kolven. Genom denna inströmmar nu
ny gasblandning i cylindern och driver ut förbränningsgaserna.
I fig. (c) visas hur kolven frilagt avlopps- och inlopps-slitsarna.
Styrkammen d riktar den inkommande gasströmmen så, att den
förhindras följa med de avgående förbränningsgaserna. Utströmningen
av dessa samt inströmningen av den nya gasblandningen försiggår
under den senaste delen av arbetsslaget och den första delen av
kompressionsslaget. Slitsarna tillslutas sedan av kolven, och den friska
gasblandningen komprimeras nu i cylindern under det ny
gasblandning insuges i vevhuset.
Vi se sålunda att för ett arbetslag erfordras endast två slag,
varav benämningen tvåtakt för arbetsförloppet. Insugnings- och
ut-strömningsslagen i fyrtaktmotorn äro sålunda borteliminerade, eller
rättare sagt kombinerade med arbets- och kompressionsslagen.
Tvåtaktmotorer kunna även utföras utan insugningsventil i
vevhuset. Dylika motorer kallas ventillösa tvåtaktsmotorer och fig. 49
visas en luftkyld sådan i
(a) och en vattenkyld i
(b). Här övertager
kolven själv
insugningsven-tilens funktioner, i det
den frilägger och
avstänger insugnings-slitsen
s, genom vilken
gasblandningen insuges i vevhuset
för att förkomprimeras. I
det läge, som i figuren
framställes, har kolven
utfört arbetsslaget, och
den genom kanalen b ur
slitsen o inströmmande
friska gasblandningen
håller på att utdriva förbränningsgaserna ur cylidern. När sedan
kolven rör sig från detta läge till sitt högsta, alstras ett partiellt
vacuum i vevhuset tills vevhus-inlopps-slitsen s börjar friläggas av
m
Fig. 49. Ventillösa tvåtaktmotorer.
