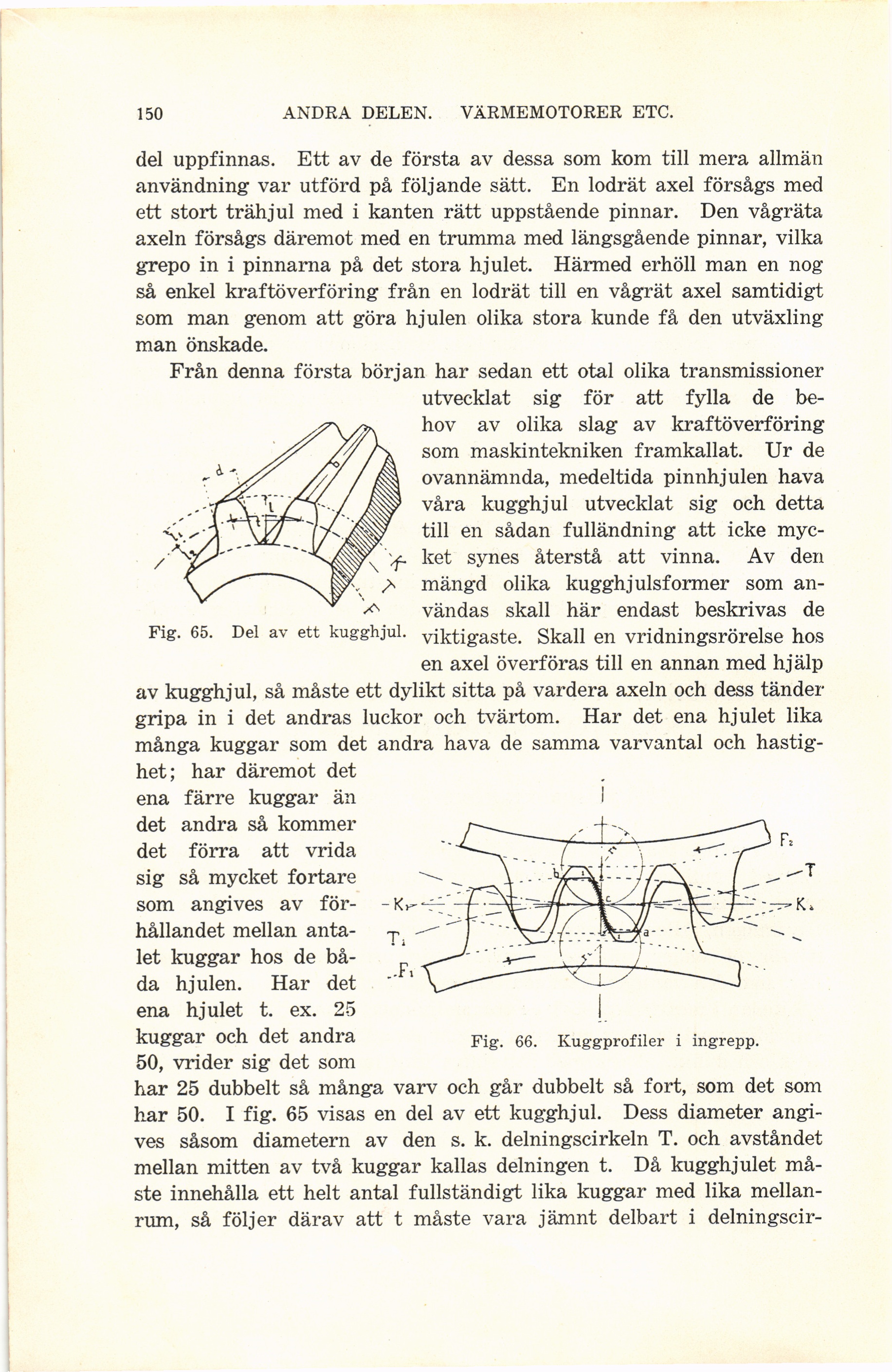

ANDRA DELEN. VÄRMEMOTORER ETC.
del uppfinnas. Ett av de första av dessa som kom till mera allmän
användning var utförd på följande sätt. En lodrät axel försågs med
ett stort trähjul med i kanten rätt uppstående pinnar. Den vågräta
axeln försågs däremot med en trumma med längsgående pinnar, vilka
grepo in i pinnarna på det stora hjulet. Härmed erhöll man en nog
så enkel kraftöverföring från en lodrät till en vågrät axel samtidigt
som man genom att göra hjulen olika stora kunde få den utväxling
man önskade.
Från denna första början har sedan ett otal olika transmissioner
utvecklat sig för att fylla de
behov av olika slag av kraftöverföring
som maskintekniken framkallat. Ur de
ovannämnda, medeltida pinnhjulen hava
våra kugghjul utvecklat sig och detta
till en sådan fulländning att icke
mycket synes återstå att vinna. Av den
mängd olika kugghjulsformer som
användas skall här endast beskrivas de
viktigaste. Skall en vridningsrörelse hos
en axel överföras till en annan med hjälp
av kugghjul, så måste ett dylikt sitta på vardera axeln och dess tänder
gripa in i det andras luckor och tvärtom. Har det ena hjulet lika
många kuggar som det andra hava de samma varvantal och
hastighet; har däremot det
ena färre kuggar än
det andra så kommer
det förra att vrida
sig så mycket fortare
som angives av
förhållandet mellan
antalet kuggar hos de
båda hjulen. Har det
ena hjulet t. ex. 25
kuggar och det andra
50, vrider sig det som
har 25 dubbelt så många varv och går dubbelt så fort, som det som
har 50. I fig. 65 visas en del av ett kugghjul. Dess diameter
angives såsom diametern av den s. k. delningscirkeln T. och avståndet
mellan mitten av två kuggar kallas delningen t. Då kugghjulet
måste innehålla ett helt antal fullständigt lika kuggar med lika
mellanrum, så följer därav att t måste vara jämnt delbart i delningscir-
Fig. 66. Ivuggprofiler i ingrepp.
Fig. 65. Del av ett kugghjul.
