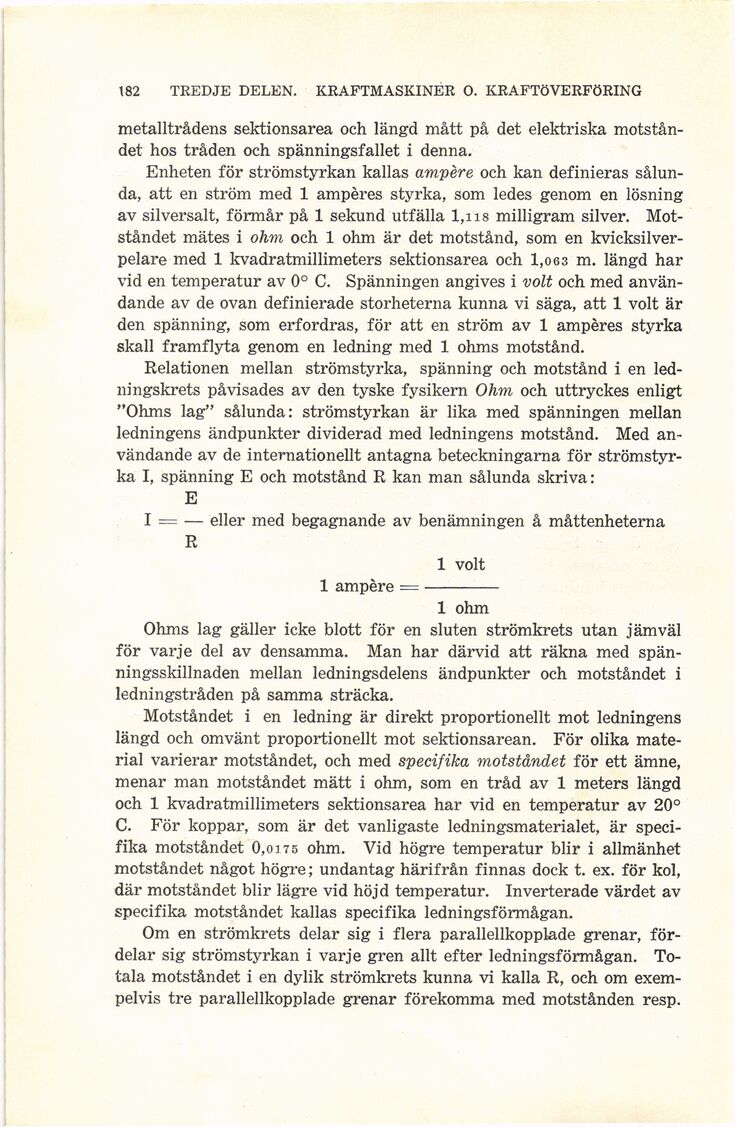

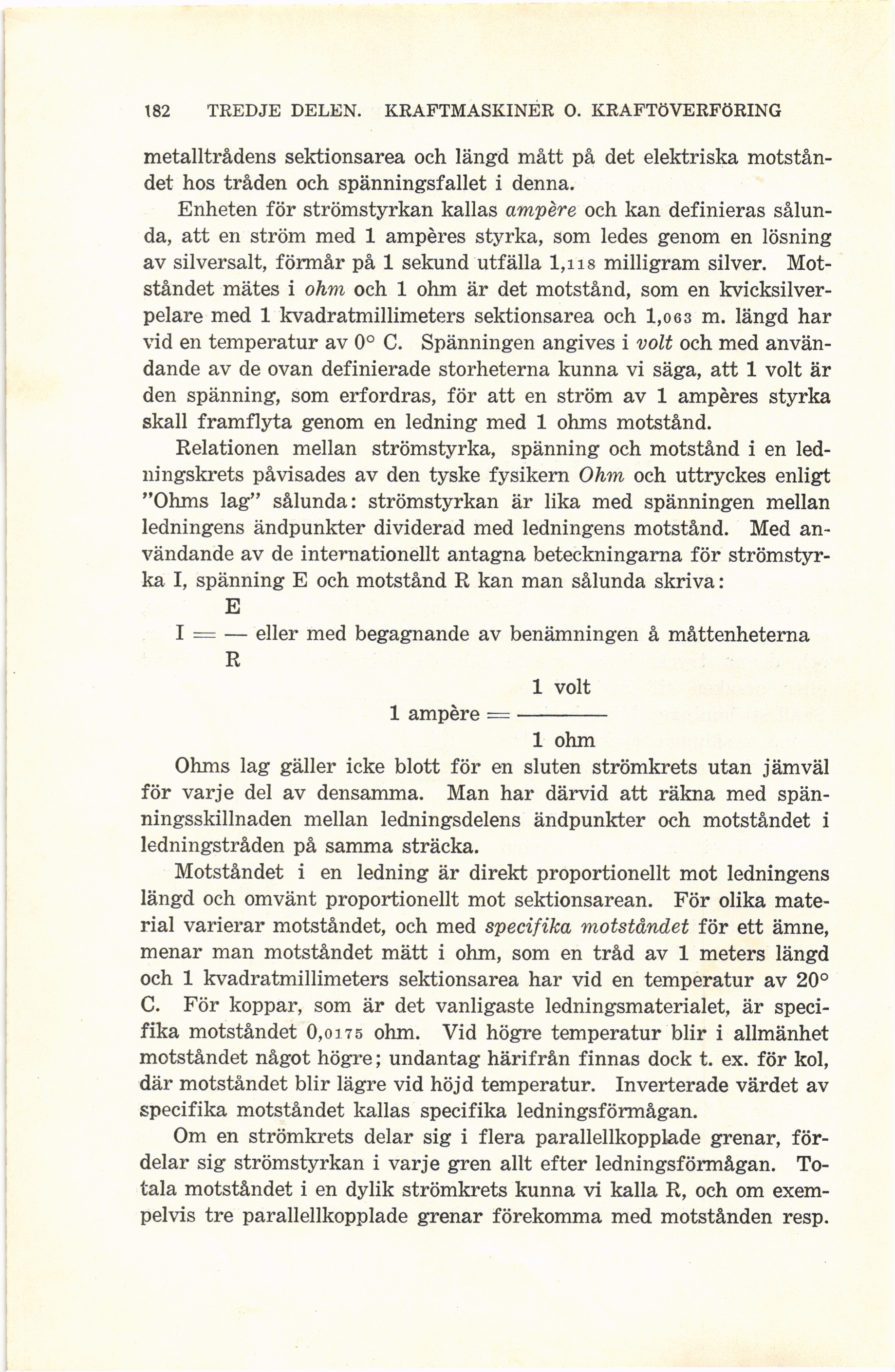

182 TREDJE DELEN. KRAFTMASKINER O. KRAFTÖVERFÖRING
metalltrådens sektionsarea och längd mått på det elektriska
motståndet hos tråden och spänningsfallet i denna.
Enheten för strömstyrkan kallas ampere och kan definieras
sålunda, att en ström med 1 ampères styrka, som ledes genom en lösning
av silversalt, förmår på 1 sekund utfälla l,iis milligram silver.
Motståndet mätes i ohm och 1 ohm är det motstånd, som en
kvicksilverpelare med 1 kvadratmillimeters sektionsarea och 1,063 m. längd har
vid en temperatur av 0° C. Spänningen angives i voit och med
användande av de ovan definierade storheterna kunna vi säga, att 1 voit är
den spänning, som erfordras, för att en ström av 1 ampères styrka
skall framflyta genom en ledning med 1 ohms motstånd.
Relationen mellan strömstyrka, spänning och motstånd i en
ledningskrets påvisades av den tyske fysikern Ohm och uttryckes enligt
"Ohms lag" sålunda: strömstyrkan är lika med spänningen mellan
ledningens ändpunkter dividerad med ledningens motstånd. Med
användande av de internationellt antagna beteckningarna för
strömstyrka I, spänning E och motstånd R kan man sålunda skriva:
E
I = — eller med begagnande av benämningen å måttenheterna
R
1 voit
1 ampère =-
1 ohm
Ohms lag gäller icke blott för en sluten strömkrets utan jämväl
för varje del av densamma. Man har därvid att räkna med
spänningsskillnaden mellan ledningsdelens ändpunkter och motståndet i
ledningstråden på samma sträcka.
Motståndet i en ledning är direkt proportionellt mot ledningens
längd och omvänt proportionellt mot sektionsarean. För olika
material varierar motståndet, och med specifika motståndet för ett ämne,
menar man motståndet mätt i ohm, som en tråd av 1 meters längd
och 1 kvadratmillimeters sektionsarea har vid en temperatur av 20°
C. För koppar, som är det vanligaste ledningsmaterialet, är
specifika motståndet 0,oi75 ohm. Vid högre temperatur blir i allmänhet
motståndet något högre; undantag härifrån finnas dock t. ex. för kol,
där motståndet blir lägre vid höjd temperatur. Inverterade värdet av
specifika motståndet kallas specifika ledningsförmågan.
Om en strömkrets delar sig i flera parallellkopplade grenar,
fördelar sig strömstyrkan i varje gren allt efter ledningsförmågan.
Totala motståndet i en dylik strömkrets kunna vi kalla R, och om
exempelvis tre parallellkopplade grenar förekomma med motstånden resp.
