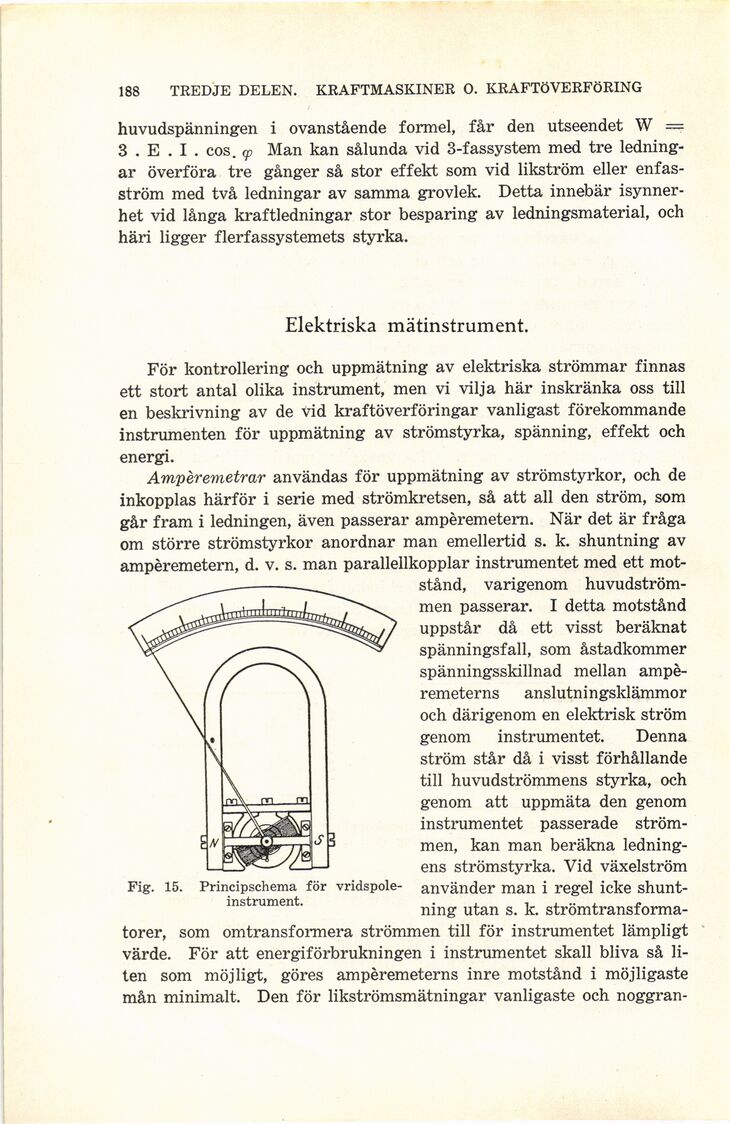

188 TREDJE DELEN.. KRAFTMASKINER O. KRAFTÖVERFÖRING
huvudspänningen i ovanstående formel, får den utseendet W =
3 . E . I . eos. q, Man kan sålunda vid 3-fassystem med tre
ledningar överföra tre gånger så stor effekt som vid likström eller
enfasström med två ledningar av samma grovlek. Detta innebär
isynnerhet vid långa kraftledningar stor besparing av ledningsmaterial, och
häri ligger flerfassystemets styrka.
Elektriska mätinstrument.
För kontrollering och uppmätning av elektriska strömmar finnas
ett stort antal olika instrument, men vi vilja här inskränka oss till
en beskrivning av de vid kraftöverföringar vanligast förekommande
instrumenten för uppmätning av strömstyrka, spänning, effekt och
energi.
Ampéremetrar användas för uppmätning av strömstyrkor, och de
inkopplas härför i serie med strömkretsen, så att all den ström, som
går fram i ledningen, även passerar ampèremetern. När det är fråga
om större strömstyrkor anordnar man emellertid s. k. shuntning av
ampèremetern, d. v. s. man parallellkopplar instrumentet med ett
motstånd, varigenom
huvudströmmen passerar. I detta motstånd
uppstår då ett visst beräknat
spänningsfall, som åstadkommer
spänningsskillnad mellan
ampè-remeterns anslutningsklämmor
och därigenom en elektrisk ström
genom instrumentet. Denna
ström står då i visst förhållande
till huvudströmmens styrka, och
genom att uppmäta den genom
instrumentet passerade
strömmen, kan man beräkna
ledningens strömstyrka. Vid växelström
använder man i regel icke
shuntning utan s. k.
strömtransformatorer, som omtransformera strömmen till för instrumentet lämpligt
värde. För att energiförbrukningen i instrumentet skall bliva så
liten som möjligt, göres ampèremeterns inre motstånd i möjligaste
mån minimalt. Den för likströmsmätningar vanligaste och noggran-
Fig. 15. Principschema för
vridspole-instrument.
