NÅGRA HISTORISKA MASKINTYPER
193
i vilka elektrisk energi omformas från en strömart till en annan.
Innan vi gå in på de skilda maskintypernas konstruktion, vilja vi
kasta en blick tillbaka på de elektriska maskinernas
utvecklingshistoria.
Vi hava redan sett, huru Faraday lyckades konstruera en
generator, i vilken en kopparskiva roterade i fältet från en magnet. År
1832 framställde fransmannen Pixii en generator, som rätt mycket
avviker från Faradays konstruktion. Han upplindade på två
järnkärnor isolerad tråd och förband spolarna, så att de blevo kopplade
i serie med varandra. Spolarna fastsattes invid varandra på en ram

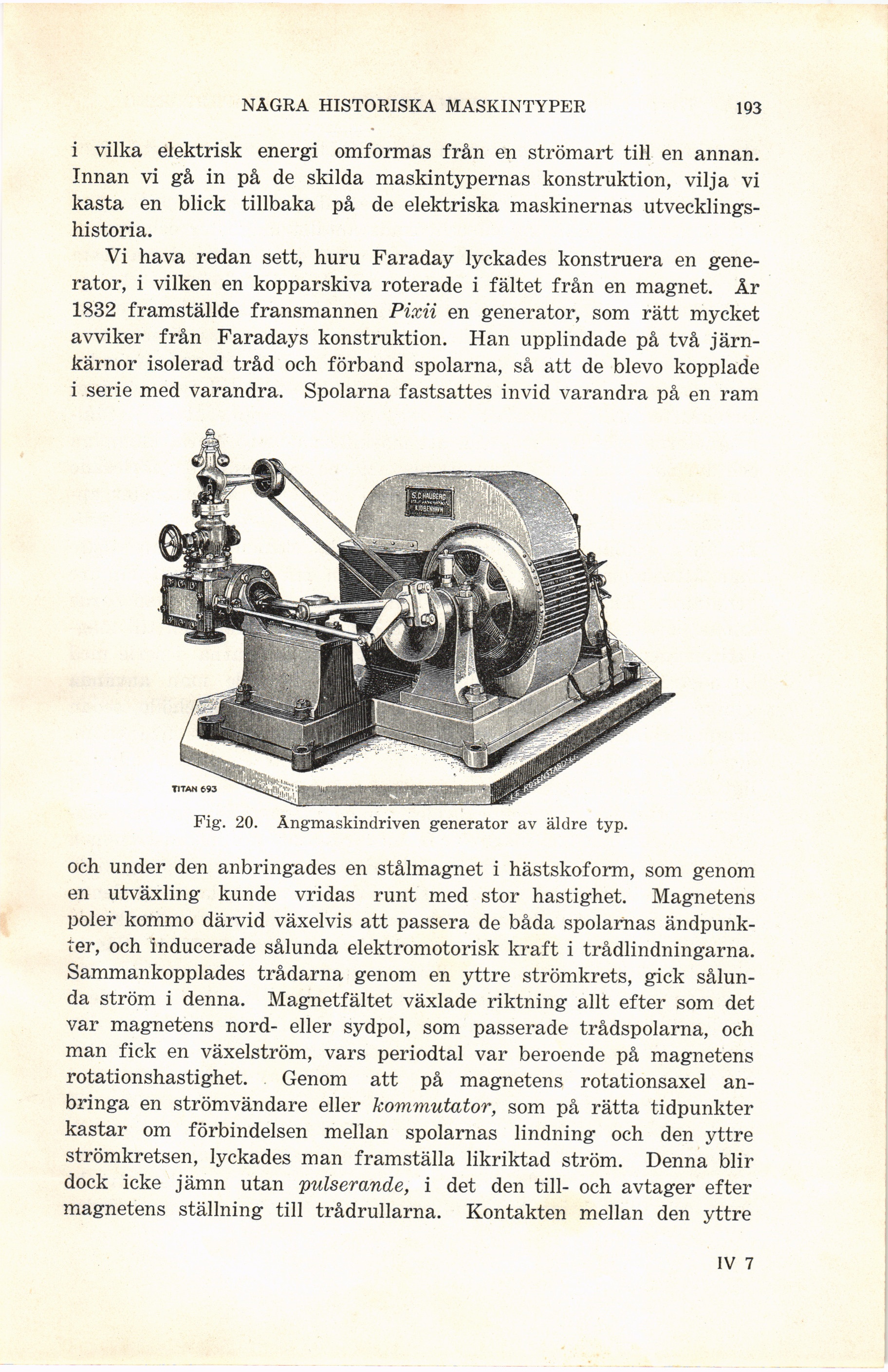

Fig. 20. Ångmaskindriven generator av äldre typ.
och under den anbringades en stålmagnet i hästskoform, som genom
en utväxling kunde vridas runt med stor hastighet. Magnetens
poler kommo därvid växelvis att passera de båda spolarnas
ändpunkter, och inducerade sålunda elektromotorisk kraft i trådlindningarna.
Sammankopplades trådarna genom en yttre strömkrets, gick
sålunda ström i denna. Magnetfältet växlade riktning allt efter som det
var magnetens nord- eller sydpol, som passerade trådspolarna, och
man fick en växelström, vars periodtal var beroende på magnetens
rotationshastighet. Genom att på magnetens rotationsaxel
anbringa en strömvändare eller kommutator, som på rätta tidpunkter
kastar om förbindelsen mellan spolarnas lindning och den yttre
strömkretsen, lyckades man framställa likriktad ström. Denna blir
dock icke jämn utan pulserande, i det den till- och avtager efter
magnetens ställning till trådrullarna. Kontakten mellan den yttre
IV 7
