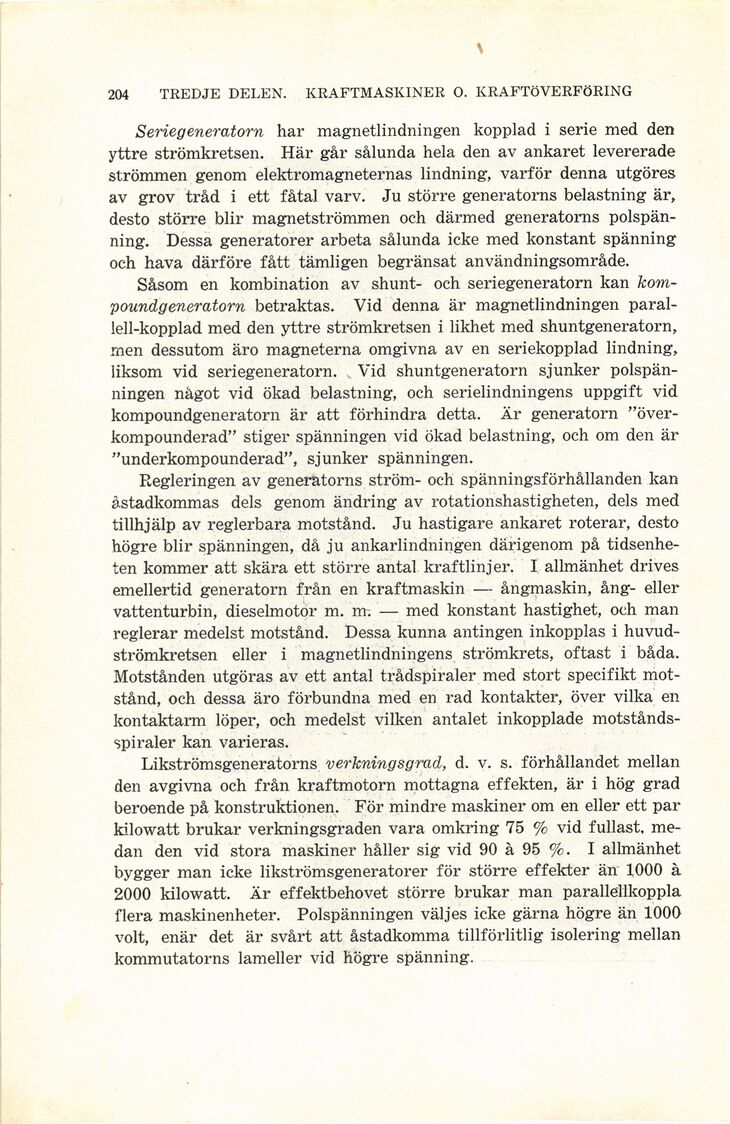

204 TREDJE DELEN.. KRAFTMASKINER O. KRAFTÖVERFÖRING
Seriegeneratorn har magnetlindningen kopplad i serie med den
yttre strömkretsen. Här går sålunda hela den av ankaret levererade
strömmen genom elektromagneternas lindning, varför denna utgöres
av grov tråd i ett fåtal varv. Ju större generatorns belastning är,
desto större blir magnetströmmen och därmed generatorns
polspänning. Dessa generatorer arbeta sålunda icke med konstant spänning
och hava därföre fått tämligen begränsat användningsområde.
Såsom en kombination av shunt- och seriegeneratorn kan
kom-poundgeneratorn betraktas. Vid denna är magnetlindningen
paral-lell-kopplad med den yttre strömkretsen i likhet med shuntgeneratorn,
men dessutom äro magneterna omgivna av en seriekopplad lindning,
liksom vid seriegeneratorn. Vid shuntgeneratorn sjunker
polspänningen något vid ökad belastning, och serielindningens uppgift vid
kompoundgeneratorn är att förhindra detta. Är generatorn
"över-kompounderad" stiger spänningen vid ökad belastning, och om den är
"underkompounderad", sjunker spänningen.
Regleringen av generatorns ström- och spänningsförhållanden kan
åstadkommas dels genom ändring av rotationshastigheten, dels med
tillhjälp av reglerbara motstånd. Ju hastigare ankaret roterar, desto
högre blir spänningen, då ju ankarlindningen därigenom på
tidsenheten kommer att skära ett större antal kraftlinjer. I allmänhet drives
emellertid generatorn från en kraftmaskin — ångmaskin, ång- eller
vattenturbin, dieselmotor m. m. — med konstant hastighet, och man
reglerar medelst motstånd. Dessa kunna antingen inkopplas i
huvudströmkretsen eller i magnetlindningen strömkrets, oftast i båda.
Motstånden utgöras av ett antal trådspiraler med stort specifikt
motstånd, och dessa äro förbundna med en rad kontakter, över vilka en
kontaktarm löper, och medelst vilken antalet inkopplade
motståndsspiraler kan varieras.
Likströmsgeneratorns verkningsgrad, d. v. s. förhållandet mellan
den avgivna och från kraftmotorn mottagna effekten, är i hög grad
beroende på konstruktionen. För mindre maskiner om en eller ett par
kilowatt brukar verkningsgraden vara omkring 75 % vid fullast,
medan den vid stora maskiner håller sig vid 90 à 95 %. I allmänhet
bygger man icke likströmsgeneratorer för större effekter än 1000 à
2000 kilowatt. Är effektbehovet större brukar man parallellkoppla
flera maskinenheter. Polspänningen väljes icke gärna högre än 1000
voit, enär det är svårt att åstadkomma tillförlitlig isolering mellan
kommutatorns lameller vid högre spänning.
