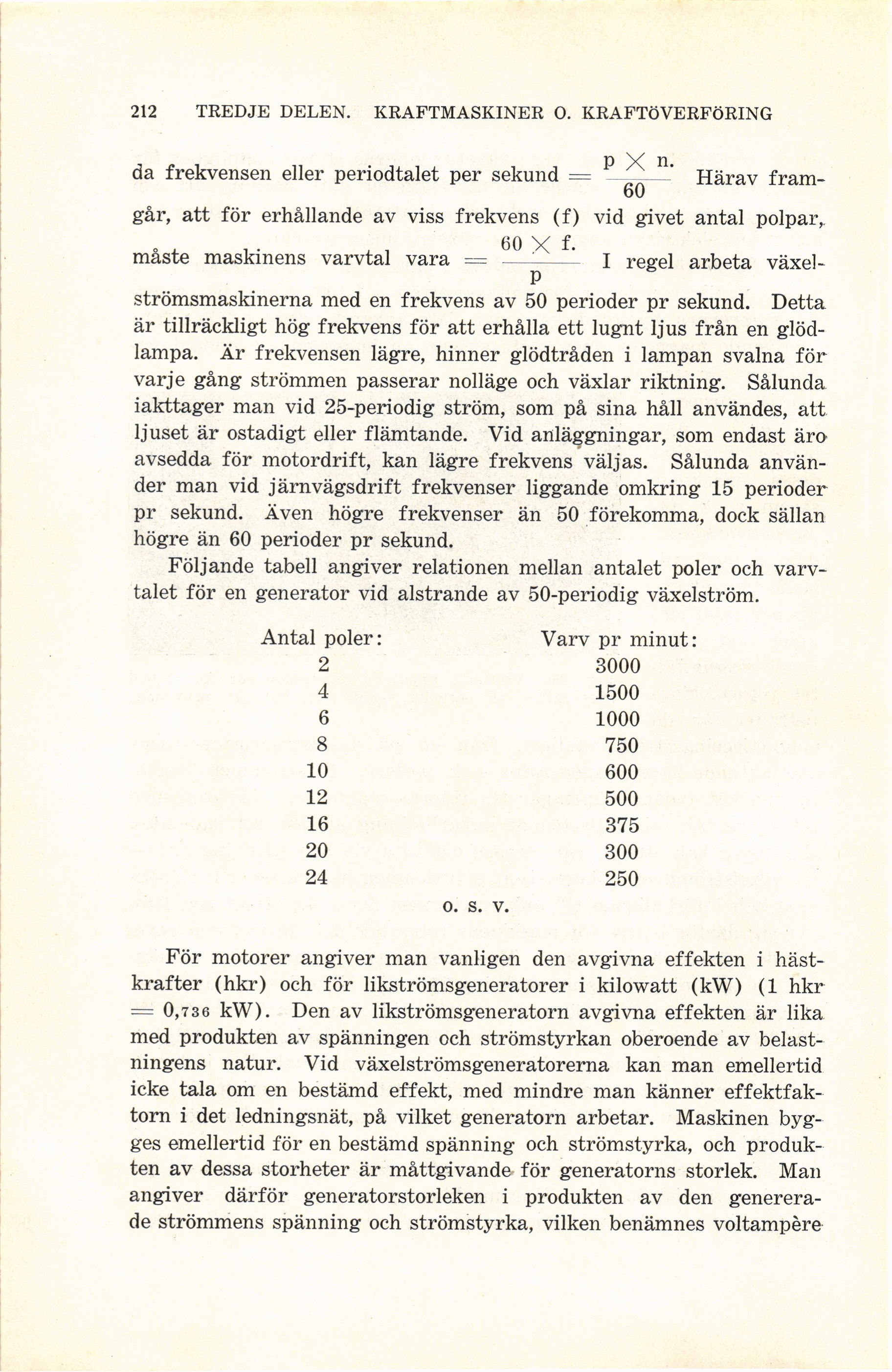

212 TREDJE DELEN.. KRAFTMASKINER O. KRAFTÖVERFÖRING
da frekvensen eller periodtalet per sekund = ^ ^ Härav fram-
60
går, att för erhållande av viss frekvens (f) vid givet antal polpar,
60 X f-
måste maskinens varvtal vara = —’–I regel arbeta växel-
P
strömsmaskinerna med en frekvens av 50 perioder pr sekund. Detta
är tillräckligt hög frekvens för att erhålla ett lugnt ljus från en
glödlampa. Är frekvensen lägre, hinner glödtråden i lampan svalna för
varje gång strömmen passerar nolläge och växlar riktning. Sålunda
iakttager man vid 25-periodig ström, som på sina håll användes, att
ljuset är ostadigt eller flämtande. Vid anläggningar, som endast äro
avsedda för motordrift, kan lägre frekvens väljas. Sålunda
använder man vid järnvägsdrift frekvenser liggande omkring 15 perioder
pr sekund. Även högre frekvenser än 50 förekomma, dock sällan
högre än 60 perioder pr sekund.
Följande tabell angiver relationen mellan antalet poler och
varvtalet för en generator vid alstrande av 50-periodig växelström.
Antal poler: Varv pr minut:
2 3000
4 1500
6 1000
8 750
10 600
12 500
16 375
20 300
24 250
o. s. v.
För motorer angiver man vanligen den avgivna effekten i
hästkrafter (hkr) och för likströmsgeneratorer i kilowatt (kW) (1 hkr
= 0,736 kW). Den av likströmsgeneratorn avgivna effekten är lika
med produkten av spänningen och strömstyrkan oberoende av
belastningens natur. Vid växelströmsgeneratorerna kan man emellertid
icke tala om en bestämd effekt, med mindre man känner
effektfaktorn i det ledningsnät, på vilket generatorn arbetar. Maskinen
bygges emellertid för en bestämd spänning och strömstyrka, och
produkten av dessa storheter är måttgivande- för generatorns storlek. Man
angiver därför generatorstorleken i produkten av den
genererade strömmens spänning och strömstyrka, vilken benämnes voltampère
