216 TREDJE DELEN.. KRAFTMASKINER O. KRAFTÖVERFÖRING
Allt efter driftsförhållandena, om generatorn skall lämna den
elektriska energien vid hög eller låg spänning, stjärn- eller
triangelkopplas statorlindningen.
Växelströmsmotorer
Liksom likströmsgeneratorn kan även växelströmsgeneratorn
köras som motor. Den är emellertid bunden av det mot poltalet och
frekvensen svarande
varvtalet, och först vid detta
inträder den växelverkan
mellan magnetfält och
ankar-lindning som erfordras,
för att maskinen skall
kunna gå som motor. Den kan
sålunda icke starta av egen
kraft, utan måste härför
anlita en hjälpmotor. Först
sedan "synkronism"
erhållits, och maskinen startats
som en generator, kan
hjälpmotorn frånkopplas,
och generatorn drivas som motor genom tillförande av växelström.
Dylika motorer benämnas synkronmotorer och användas, när stora
anspråk på konstant varvtal uppställas. De hava emellertid förutom
olägenheten vid startningen flera egenskaper, som göra dem mindre
lämpliga för motordrift, bl. a. den att likström erfordras för
fältmatningen. Sin största användning hava synkronmotorerna fått såsom
"faskompensatorer". Genom att ändra magnetiseringsströmmen kan
man sålunda med en synkronmotor variera fasförskjutningen i
ledningsnätet. Om motorn går med en viss magnetisering ligger
strömmen i fas med spänningen, d. v. s. eos cp är lika med 1. Minskas
magnetiseringsströmmen, blir ankarströmmen fasförskjuten efter
spänningen, och om magnetiseringsströmmen ökas — synkronmotorn
går "övermagnetiserad" — blir ankarströmmen fasförskjuten före
spänningen. En övermagnetiserad synkronmotor verkar sålunda på
samma sätt som en kondensator, och genom att inkoppla en
synkronmotor i ett ledningsnät kan man förbättra dess effektfaktor och
härigenom vinna betydande fördelar.

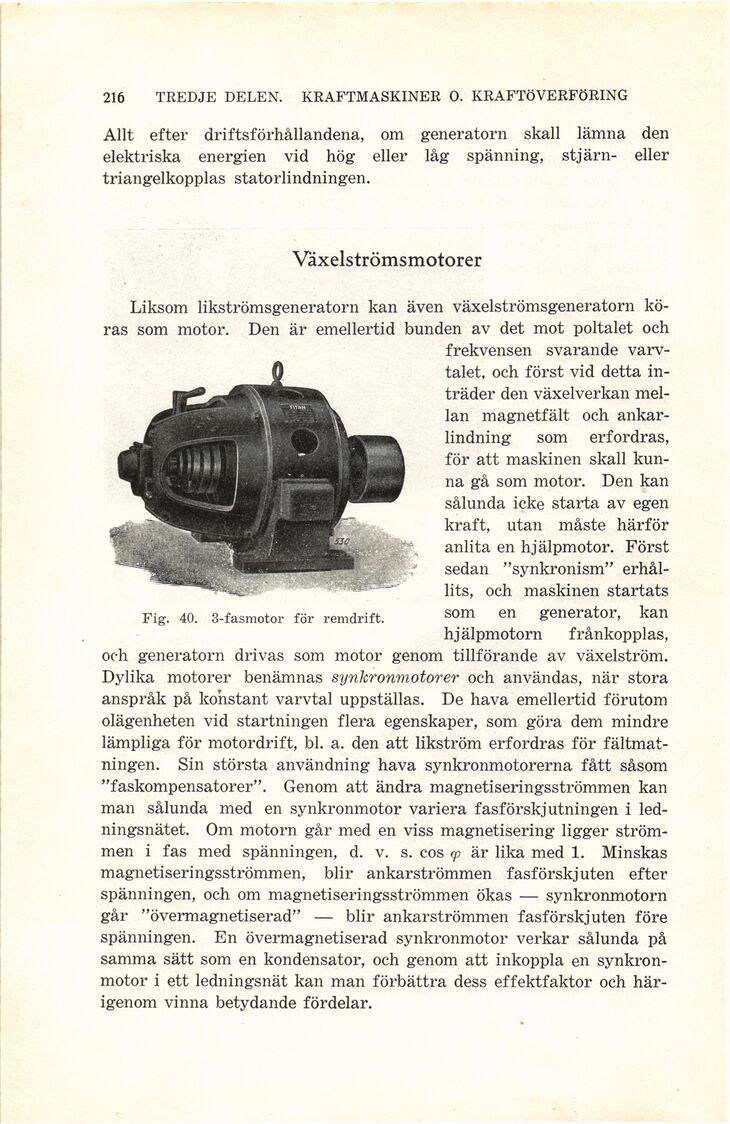

Fig. 40. 3-fasmotor för remdrift.
