226 TREDJE DELEN.. KRAFTMASKINER O. KRAFTÖVERFÖRING
Skyddskåpa för glaskolv, ventilator
och säkerhetsapparat
göra som faskompensator för den mottagna växelströmmen.
En-ankaromformaren ställer sig billigare i anskaffning och har en
bättre verkningsgrad än motorgeneratorn.
Kaskadomformaren består av en 3-fasmotor på samma axel som
en
enankaromformare. Motorns rotorlind-ning står i
förbindelse med
omformarens
ankarlindning,
varigenom man
lyckats
åstadkomma en
gradvis
omformning. Utan
att gå in på [-kaskadomformarens verkningssätt,-]
{+kaskadomfor-
marens verk-
ningssätt,+} vilja
vi endast
konstatera, att den
får mindre
dimensioner
och högre
verkningsgrad
än
motorgeneratorn, samtidigt som den är
[-enankarom-formaren överlägsen-]
{+enankarom-
formaren över-
lägsen+} däruti, att likströms- och växelströmsspänningarna äro
oberoende av varandra.
[-Utjämningsmotstånd-]
{+Utjämnings-
motstånd+}
Katodspolar
Anodspolar
Motorrelä
Motstånd för
hjälpanod
Mätinsrument
Tändning
Strömbrytare
föt likström
Strömbrytare
för växelström
Dosströmbrytare
för tändning
Reglerings*
kopplare
Säkerhets*
apparater
[-Regleringstrans-tormator-]
{+Regleringstrans-
tormator+}

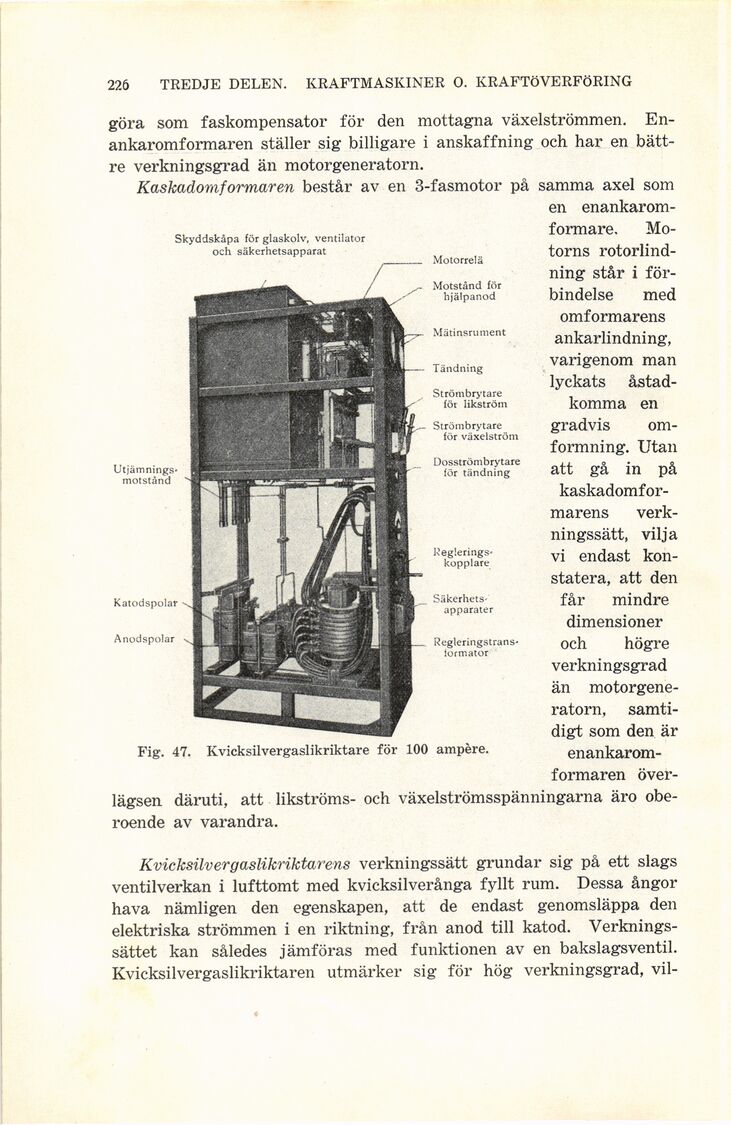

Fig. 47. Kvicksilvergaslikriktare för 100 ampère.
Kvicksilver g aslikriktarens verkningssätt grundar sig på ett slags
ventilverkan i lufttomt med kvicksilverånga fyllt rum. Dessa ångor
hava nämligen den egenskapen, att de endast genomsläppa den
elektriska strömmen i en riktning, från anod till katod.
Verkningssättet kan således jämföras med funktionen av en bakslagsventil.
Kvicksilvergaslikriktaren utmärker sig för hög verkningsgrad, vil-
